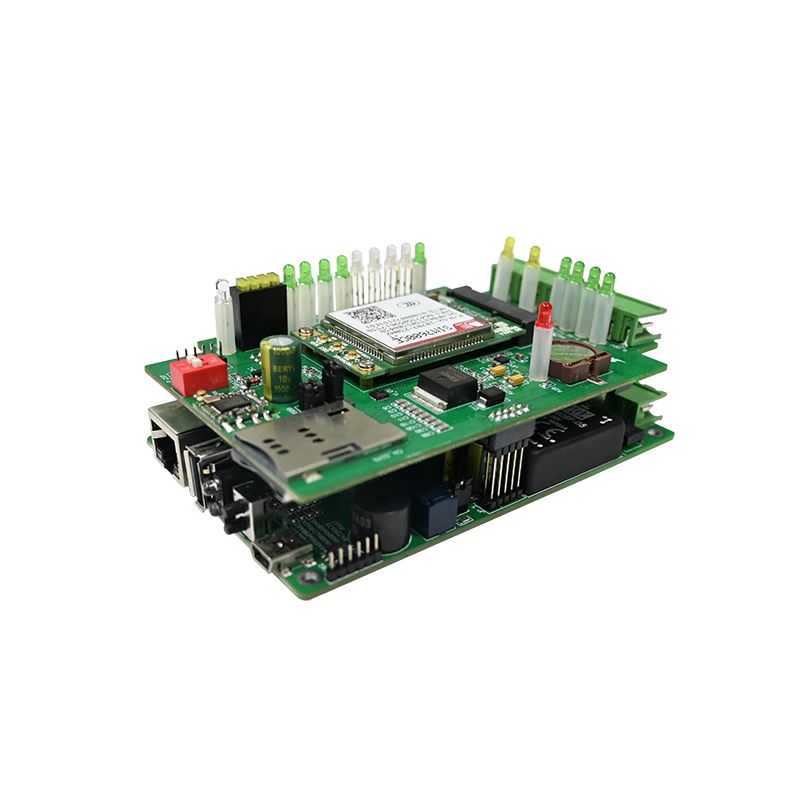

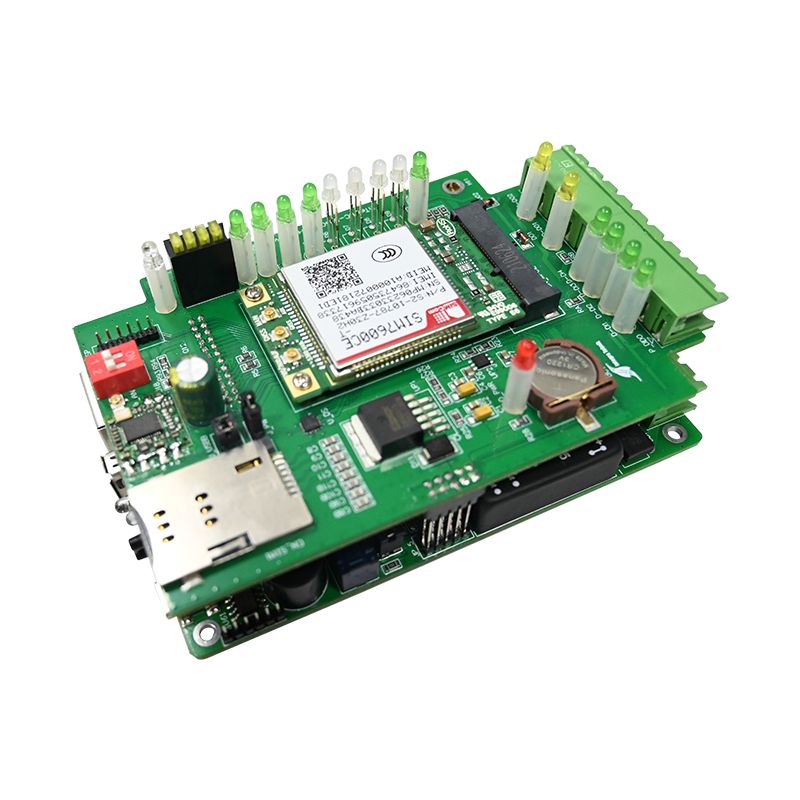

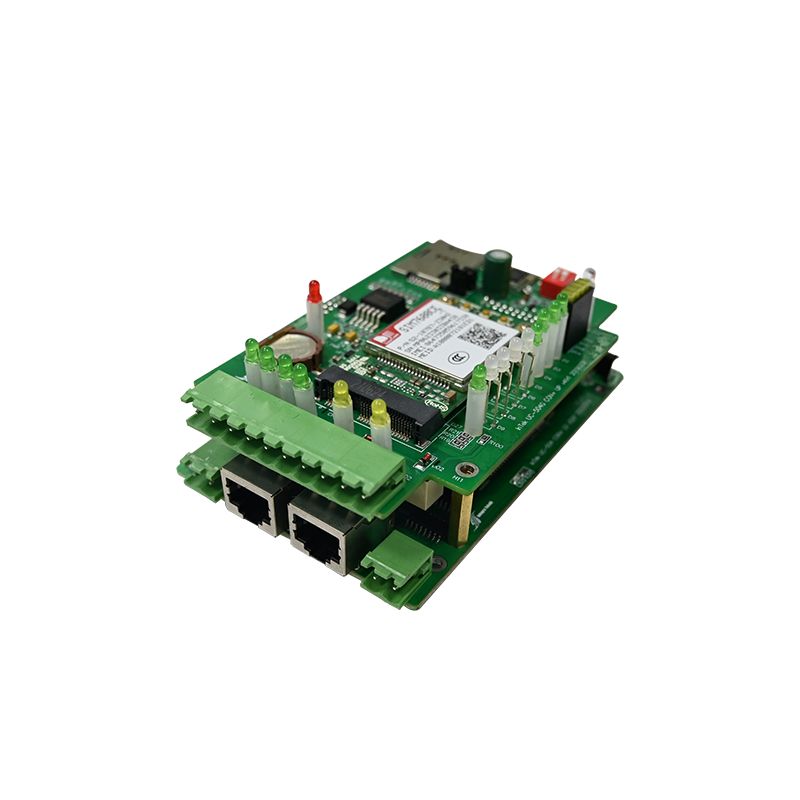

Kontrol Akses PCBA

Akses UNIXPLOREKontrol PCBAdikembangkan untuk merek peralatan keamanan, integrator sistem kontrol akses, dan penyedia solusi bangunan cerdas yang mencari solusi kontrol akses elektronik yang andal dan terukur. PCBA kontrol akses tingkat komersial ini menggabungkan pemrosesan otentikasi yang cepat, kontrol relai yang stabil, komunikasi terenkripsi, dan manajemen offline yang fleksibel ke dalam platform PCB yang ringkas dan tahan lama.

Apa itu PCBA Kontrol Akses?

PCBA kontrol akses adalah otak elektronik di dalam pembaca kartu, papan tombol, pemindai biometrik, dan pengontrol pintu. Ini memproses data kredensial, membuat keputusan otentikasi, dan memicu aktuator kunci. Tidak seperti papan tujuan umum, PCBA harus menangani enkripsi tingkat keamanan, logika relai yang aman dari kegagalan, dan daya tanpa gangguan selama pemadaman singkat.

Memilih PCBA kontrol akses yang salah menyebabkan serangan pintu yang gagal mengunci, kredensial yang memerlukan waktu beberapa detik untuk diverifikasi, atau menyelesaikan penguncian sistem selama periode lalu lintas tinggi.

Fungsi Inti dari PCBA Kontrol Akses

• Pembacaan kredensial – Wiegand, OSDP, atau input serial dari pembaca kartu RFID/hid
• Logika autentikasi – Basis data onboard (offline) atau diteruskan ke pengontrol host
• Kontrol relai – Output kontak kering untuk kunci magnetik atau sambaran listrik
• Pemantauan masukan – Sensor posisi pintu (saklar buluh) dan tombol permintaan untuk keluar (REX).
• Deteksi anti-rusak – Sensor terbuka penutup dan perlindungan kerusakan memori

Ap yang khasaplikasi

Parameter Teknis Terperinci

Spesifikasi berikut mewakili PCBA kontrol akses tingkat komersial yang cocok untuk kantor, apartemen, dan fasilitas industri.

Karakteristik Listrik

Antarmuka Masukan dan Keluaran

Memori dan Kapasitas Pengguna

Fisik dan Lingkungan

• Dimensi papan – 85mm x 55mm (standar) atau 100mm x 70mm (dengan penutup)
• Pemasangan – Empat lubang 3,5 mm untuk penyangga
• Suhu pengoperasian – -20°C hingga +65°C
• Suhu penyimpanan – -40°C hingga +85°C
• Toleransi kelembapan – 10% hingga 90% RH (tanpa kondensasi)
• Cadangan baterai – Sirkuit pengisian daya asam timbal 3,7V Li-ion atau 12V opsional

Fitur Keamanan

• Enkripsi – AES-128 untuk komunikasi OSDP
• Deteksi kerusakan – Penutup terbuka memicu penguncian relai dan keluaran alarm
• Pengatur waktu pengawas – Reset otomatis setelah 5 detik prosesor terkunci
• Perlindungan memori flash – Verifikasi checksum saat boot

Bagaimana Perbandingan PCBA Kontrol Akses Ini

FAQ Kontrol Akses PCBA

Ketiga pertanyaan ini ditanyakan oleh integrator sistem keamanan, manajer fasilitas, dan insinyur perangkat keras yang mengevaluasi solusi kontrol akses PCBA.

Pertanyaan 1: Apa perbedaan antara konfigurasi relai gagal-aman dan gagal-aman pada PCBA kontrol akses, dan mana yang harus saya gunakan?

Menjawab:Perbedaannya menentukan apakah pintu terkunci atau terbuka saat listrik padam. Fail-secure (juga disebut power-to-open) berarti relai harus diberi energi untuk membuka kunci pintu. Ketika listrik padam, relai kembali ke keadaan istirahatnya, yang membuat pintu tetap terkunci. Ini digunakan untuk pintu keamanan, ruang server, dan area penanganan uang tunai di mana mencegah masuknya penyusup lebih penting daripada keluar dengan mudah. Fail-safe (power-to-lock) berarti relai harus diberi energi untuk mengunci pintu. Ketika listrik padam, pintu terbuka secara otomatis. Hal ini diwajibkan oleh peraturan kebakaran untuk pintu keluar darurat, pintu tangga, dan jalur keluar mana pun di mana orang harus melarikan diri saat terjadi pemadaman listrik. Sebagian besar papan PCBA kontrol akses menyediakan relai kontak kering yang dikonfigurasi sebagai Formulir C (COM, N/O, N/C). Untuk pengamanan gagal, sambungkan kunci ke terminal N/O. Untuk pengamanan kegagalan, sambungkan kunci ke terminal N/C. Selalu verifikasi kode kebakaran setempat sebelum memilih – NFPA 101 mewajibkan pengamanan terhadap semua pintu keluar di bangunan komersial. Untuk pintu yang memerlukan kepatuhan keamanan dan kebakaran, gunakan kunci pengaman plus panel cadangan baterai yang menjaga PCBA kontrol akses tetap menyala selama 4-8 jam setelah listrik mati.

Pertanyaan 2: Bisakah PCBA kontrol akses ini bekerja offline tanpa koneksi jaringan, dan berapa banyak pengguna yang dapat disimpan secara lokal?

Menjawab:Ya. PCBA ini beroperasi sepenuhnya offline dalam mode mandiri. Semua kredensial pengguna, jadwal akses, dan log peristiwa disimpan dalam memori flash onboard. Konfigurasi standar menampung 1.000 pengguna dengan 10.000 log peristiwa tanpa biaya tambahan. Versi yang diperluas (dapat ditingkatkan melalui firmware) menampung 10.000 pengguna dan 50.000 acara. Pengoperasian offline memerlukan perangkat pemrograman untuk memuat pengguna pada awalnya – baik kartu master khusus (kartu pertama yang diprogram menentukan hak istimewa administrator), keypad berkabel yang terhubung ke input tambahan, atau koneksi laptop sementara melalui port konfigurasi (TTL atau RS-232). Setelah diprogram, kontrol akses PCBA membuat keputusan otentikasi secara lokal dalam waktu kurang dari 50 milidetik. Tidak ada cloud, tidak ada PC host, tidak diperlukan kabel Ethernet. Hal ini membuat desain PCBA offline ideal untuk gerbang jarak jauh, trailer konstruksi, dan kantor kecil di mana pemasangan kabel jaringan tidak praktis. Untuk mengambil log peristiwa dari papan offline, Anda harus menghubungkan laptop atau menggunakan perangkat transfer data portabel. Pemantauan waktu nyata memerlukan PCBA kontrol akses jaringan dengan Ethernet atau Wi-Fi.

Pertanyaan 3: Bagaimana cara menyambungkan pembaca Wiegand ke PCBA kontrol akses ini, dan berapa jarak kabel maksimum?

Menjawab:Antarmuka Wiegand menggunakan tiga sinyal aktif: Data 0 (D0), Data 1 (D1), dan ground (GND). Beberapa pembaca juga memerlukan daya +12V. Ikuti tabel pengkabelan ini:

Jarak kabel maksimum untuk Wiegand pada 12V bergantung pada pengukur kawat dan kapasitansi kabel:

Gunakan kabel pasangan terpilin, berpelindung, dan terpilin dengan kabel pembuangan. Hubungkan pelindung ke ground di ujung PCBA kontrol akses saja (jangan di pembaca) untuk menghindari loop ground. Untuk jarak yang melebihi batas ini, pasang repeater Wiegand atau alihkan ke OSDP (RS-485), yang dapat mencapai 1.200 meter (4.000 kaki). Selalu uji dengan kabel panjang di bangku sebelum pemasangan akhir – penurunan sinyal dapat menyebabkan pembacaan kartu terputus-putus yang sulit untuk di-debug di lokasi.

Praktik Terbaik Instalasi untuk Kontrol Akses PCBA

Bahkan PCBA kontrol akses berkualitas tinggi gagal jika dipasang dengan tidak benar. Ikuti panduan ini.

Lokasi Pemasangan

• Di dalam area aman – Tempatkan pengontrol di dalam zona terlindung (bukan di atas pintu di luar)
• Tinggi – 1,5 hingga 1,8 meter untuk akses keypad selama pemrograman
• Penutup – Gunakan kotak logam yang dapat dikunci untuk instalasi komersial
• Pemisahan – Jauhkan saluran listrik AC (120/240V) setidaknya 30cm dari tegangan rendahtage kabel

Pedoman Pengkabelan untuk Relai

Kesalahan Umum Pengkabelan

Daftar Periksa Pengujian Sebelum Penerapan

Jalankan urutan ini pada setiap PCBA kontrol akses sebelum meninggalkan bangku cadangan.

Prosedur Tes Bangku

1. Terapkan 12V DC dan ukur arus (khas 40-60mA saat idle)
2. Tunjukkan kartu yang valid – relai akan berbunyi klik dan LED berubah status
3. Ukur kontinuitas di seluruh terminal relai N/O (harus ditutup sesuai waktu tunggu yang diprogram)
4. Tunjukkan kartu yang tidak valid – relai tidak boleh aktif
5. Aktifkan input REX – pintu harus terbuka tanpa kredensial
6. Buka penutup – keluaran tampeh harus berubah status
7. Simulasikan masukan alarm kebakaran – semua relai pengaman kegagalan harus dimatikan energinya

Kriteria Lulus/Gagal

Referensi Spesifikasi Utama

Simpan blok ini untuk referensi pengadaan dan teknik.

Kontrol Akses PCBA – Kelas Komersial

• Masukan: 9-24V DC, siaga 60mA
• Antarmuka pembaca: Wiegand 26/34-bit atau OSDP (RS-485)
• Kapasitas pengguna: 1.000 (standar) / 10.000 (diperpanjang)
• Log peristiwa: 10.000 peristiwa
• Relai: Kunci (5A) + Aux (2A)
• Input: Sensor pintu, REX, interlock api
• Suhu pengoperasian: -20°C hingga +65°C

• Keamanan: AES-128, pengawas, deteksi kerusakan
