PCBA

Mengapa UNIXPLORE Menghadirkan PCBA Kelas Industri untuk Aplikasi Kritis

Bagi para insinyur dan manajer pengadaan, Rakitan Papan Sirkuit Cetak (PCBA) adalah komponen yang paling sensitif terhadap kegagalan dalam produk elektronik apa pun.UNIXPLORE, yang beroperasi dari Dongguan, Tiongkok sejak tahun 2011, telah membangun reputasinya melalui rakitan yang mampu bertahan dalam kondisi dunia nyata—perputaran suhu, getaran, kelembapan, dan pengoperasian berkelanjutan.

Berbeda dengan rumah kos konsumen bervolume tinggi, UNIXPLORE berfokus pada keandalan spesifik aplikasi di delapan industri, mulai dari peralatan medis hingga sistem otomotif.

Keunggulan Turnkey UNIXPLORE

Satu vendor yang mengendalikan seluruh rantai menghilangkan saling tuding. UNIXPLORE memiliki atau mengelola secara langsung setiap langkah:

• Desain & fabrikasi PCB – Tinjauan tata letak internal untuk integritas sinyal.
• Pengadaan komponen – Pengadaan hanya dari distributor waralaba.
• Perakitan SMT & THT – jalur penempatan Panasonic dan Yamaha.
• Pra-pemrograman – Mikrokontroler di-flash sebelum disolder.
• Pengujian fungsional – Jig pengujian khusus untuk setiap produk.

Pembuatan kotak & kabel harness – Produk jadi siap untuk dijual eceran.

Sertifikasi yang Dapat Anda Verifikasi

UNIXPLORE memiliki empat sertifikasi pihak ketiga yang aktif:

• ISO9001:2015 – Sistem manajemen mutu penuh.
• SGS – Verifikasi materi dan proses independen.
• RoHS – Kepatuhan untuk pasar Eropa dan Amerika Utara.
• UL – Perakitan komponen yang diakui untuk keselamatan kebakaran.

Tidak ada sertifikasi yang ditampilkan kecuali yang terbaru. UNIXPLORE menerbitkan tanggal audit berdasarkan permintaan.

Delapan Kategori PCBA Khusus Aplikasi Dari UNIXPLORE

Setiap kategori menggunakan aturan desain, tingkatan komponen, dan protokol pengujian yang berbeda.

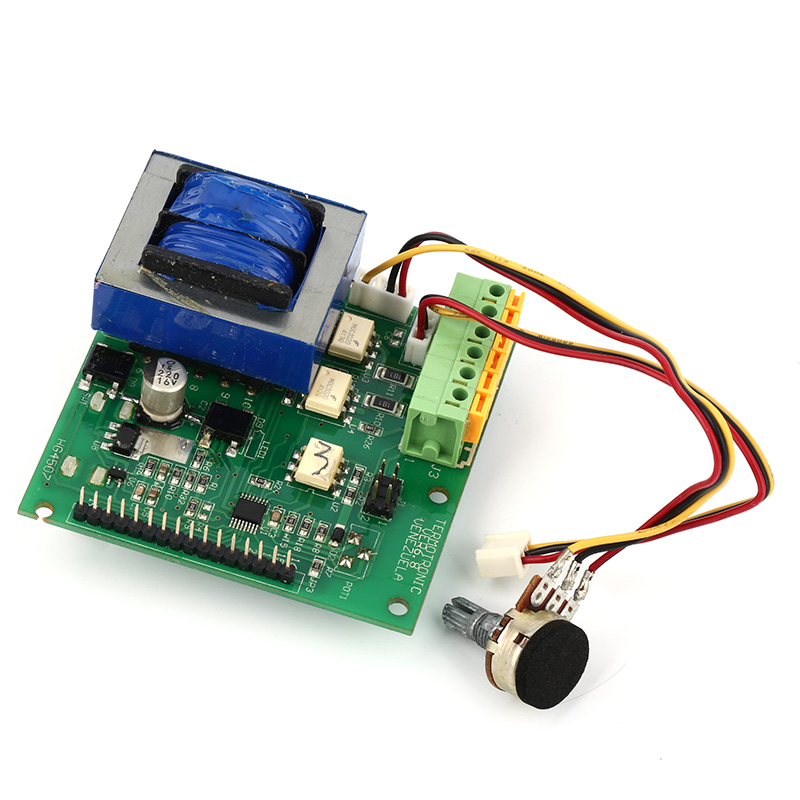

PCBA Peralatan Rumah Tangga

Mesin cuci, kulkas, kompor induksi. Membutuhkan lapisan konformal terhadap residu uap dan deterjen. UNIXPLORE menambahkan sirkuit snubbing relai untuk mencegah reset mikrokontroler.

PCBA Kontrol Industri

PLC, penggerak motor, pengontrol suhu. Rentang pengoperasian yang luas (-30°C hingga +85°C) dengan perlindungan lonjakan arus di semua input. UNIXPLORE menggunakan kapasitor dengan rating 105°C sebagai standar.

PCBA mobil

Pencahayaan interior, pengatur jendela, pemanas kursi. Ketahanan terhadap getaran adalah suatu keharusan. UNIXPLORE mengamankan semua konektor dengan perekat dan menentukan pasif tingkat otomotif (AEC-Q200).

PCBA Elektronik Konsumen

Colokan pintar, remote control, bank daya. Sensitif terhadap biaya tetapi memerlukan sambungan solder yang konsisten. UNIXPLORE menerapkan 100% inspeksi optik otomatis (AOI) bahkan untuk pengoperasian dengan margin rendah.

PCBA Peralatan Medis

Monitor pasien, pompa infus, perangkat diagnostik. Ketertelusuran komponen ke tingkat batch. UNIXPLORE mengisolasi jalur medis di zona bersih terpisah.

Sistem Keamanan PCBA

Kamera IP, sensor gerak, panel akses. Fokus pada daya siaga rendah. UNIXPLORE menguji setiap papan untuk mengetahui arus bocor di bawah 50µA.

PCBA Kesehatan

Peralatan rehabilitasi, termometer, perangkat peringatan lansia. Beban peraturan yang lebih rendah dibandingkan medis tetapi memerlukan desain yang aman bagi pengguna (tidak ada ujung solder yang tajam, tidak ada tegangan tinggi yang terbuka).

PCBA Pencahayaan LED

Pengemudi linier, lampu hortikultura, rambu pintu keluar darurat. Manajemen termal menentukan masa pakai. UNIXPLORE menggunakan PCB inti aluminium dan validasi termokopel selama pengujian.

FAQ UNIXPLORE PCBA – Jawaban Teknik

Ketiga pertanyaan ini datang setiap minggu dari pelanggan UNIXPLORE dalam tahap pembuatan prototipe dan produksi.

Pertanyaan 1: Apakah UNIXPLORE mendapatkan komponen langsung dari distributor waralaba, dan apa yang terjadi jika komponen tersebut sudah usang?

Jawaban: Ya. UNIXPLORE mengelola akun pembelian dengan DigiKey, Mouser, Arrow, dan LCSC untuk komponen pasif. Untuk komponen aktif (IC, transistor, modul), UNIXPLORE hanya menggunakan distributor waralaba atau jalur pabrik langsung. Tidak ada pasar abu-abu atau broker tidak bersertifikat yang digunakan. Jika item baris BOM sudah usang, UNIXPLORE melakukan proses tiga langkah: pertama, mencari stok kembali distributor resmi; kedua, menyarankan penggantian drop-in dengan pinout dan spesifikasi kelistrikan yang identik; ketiga, memberikan penilaian risiko tertulis kepada pelanggan asli sebelum melakukan penggantian apa pun. Untuk produk industri yang tahan lama, UNIXPLORE menawarkan layanan pembelian seumur hidup di mana pelanggan melakukan pra-pembelian untuk perkiraan permintaan selama 5-10 tahun, dan UNIXPLORE menyimpannya di wadah yang dikontrol kelembapannya dengan inspeksi triwulanan.

Pertanyaan 2: Pengujian fungsional apa yang dilakukan UNIXPLORE secara default, dan pengujian apa yang memerlukan biaya tambahan?

Jawaban: Secara default, setiap PCBA UNIXPLORE menerima inspeksi optik otomatis (AOI) di sisi SMT, inspeksi visual di sisi THT, dan “uji asap” bertenaga yang memeriksa arus pendek, rel tegangan yang benar, dan fungsi osilator dasar. Ini sudah termasuk dalam harga satuan. Pengujian berbiaya tambahan meliputi: pengujian dalam sirkuit (ICT) menggunakan perlengkapan alas kuku (biaya perlengkapan satu kali sebesar 250−250−800 ditambah 0,15−0,50 per papan), pengujian fungsional penuh sesuai skrip Anda (waktu teknik pada 0,15−0,50 per papan), pengujian fungsional penuh per skrip Anda (waktu teknik pada 85/jam + fabrikasi jig uji jika diperlukan), pemindaian batas (JTAG) untuk perangkat BGA ($0,30 per papan), dan pengujian burn-in (24-168 jam pada suhu tinggi, biaya berdasarkan kapasitas ruangan). UNIXPLORE selalu merekomendasikan pengujian fungsional untuk setiap papan dengan mikrokontroler atau lebih dari 200 komponen. Perusahaan menyediakan templat spesifikasi pengujian untuk pelanggan pertama kali.

Pertanyaan 3: Berapa waktu tunggu tipikal dari file Gerber hingga PCBA kotak selesai dengan UNIXPLORE?

Jawaban: Untuk papan SMT dua sisi standar dengan 100-300 komponen dan tanpa pembuatan kotak, UNIXPLORE dikirimkan dalam 15 hingga 18 hari kerja. Itu dibagi menjadi: 3 hari untuk pengadaan komponen (dengan asumsi semua suku cadang aktif dan dalam stok distributor), 4 hari untuk fabrikasi PCB (FR4, 1.6mm, HASL atau ENIG), 2 hari untuk pembuatan stensil dan pengaturan program SMT, 3 hari untuk penempatan dan reflow SMT, 2 hari untuk penyolderan tangan THT dan penyolderan gelombang, 2 hari untuk pengujian fungsional lintasan pertama dan AOI, 2 hari untuk pelapisan konformal (jika ditentukan) dan pemeriksaan akhir. Menambahkan pembuatan kotak (rakitan penutup plastik atau logam) menambah 5-7 hari. Menambahkan wire harness atau rakitan kabel menambah 3-4 hari. Layanan terburu-buru (total 10 hari kerja untuk PCBA kosong) tersedia dengan premi 30% tetapi memerlukan persetujuan UNIXPLORE untuk ketersediaan komponen. Waktu tunggu dimulai ketika UNIXPLORE mengonfirmasi bahwa file Gerber, BOM, dan data pusat massa bebas dari kesalahan. Penundaan yang umum terjadi akibat hilangnya tanda polaritas atau pustaka tapak yang salah.

Bagaimana UNIXPLORE Menangani Tiga Mode Kegagalan PCBA Tersembunyi

Bahkan papan yang disolder dengan benar pun bisa rusak sebelum waktunya. UNIXPLORE merancang ketiga risiko ini.

Creep Sambungan Solder

Retakan ekspansi termal disolder seiring waktu. Profil reflow UNIXPLORE dioptimalkan per ketebalan papan dan kepadatan komponen.

Migrasi Elektrokimia

Kelembaban ditambah tegangan bias menumbuhkan dendrit logam. UNIXPLORE menerapkan fluks tanpa pembersihan ultraclean dan menetapkan standar kebersihan IPC Kelas 2 atau Kelas 3.

Pengunci Mikrokontroler

Kesalahan pengurutan daya merusak IC. UNIXPLORE menambahkan dioda TVS dan mengurutkan rel daya selama pengujian.

Mendapatkan Penawaran Gratis Dari UNIXPLORE

UNIXPLORE memberikan penawaran harga yang mengikat untuk prototipe dan jumlah produksi. Dokumen yang diperlukan:

· File Gerber (format RS-274X)

· BOM dengan nomor dan kuantitas komponen pabrikan

· Gambar perakitan atau koordinat pick-and-place

· Spesifikasi pengujian atau instruksi khusus apa pun

Hubungi UNIXPLOREuntuk menerima tanggapan dalam waktu 24 jam; mohon berikan informasi berikut::

· Penetapan harga satuan sesuai kuantitas target (100, 500, 1000, 5000)

· NRE satu kali (perkakas, stensil, test jig)

· Waktu tunggu yang pasti ke pelabuhan Shenzhen atau pintu ke pintu
