Tentukan parameter ini sebelum sumber komponen. Setiap keputusan mengalir dari persyaratan termal dan getaran.
| Parameter | Spesifikasi yang Diperlukan | Kondisi Dunia Nyata |
| Kisaran suhu | -30°C hingga +85°C (ambien) | Beban surya kaca depan |
| Suhu internal puncak | +105°C (persimpangan prosesor) | Perumahan hitam di musim panas Arizona |
| Getaran | 10 Grm, 10–1000 Hz | Jalan berlubang dan kasar |
| Tegangan masukan | 9–16 V DC (truk 24 V opsional) | Tempat pembuangan beban alternator |
| Merekam waktu aktif | 99,9% selama 1 tahun | Tidak ada klip yang terlewat |
| Komponen | Suhu Persimpangan Maks | Metode Pendinginan |
| Sensor gambar | 70°C | Bantalan termal untuk melindungi kaleng |
| Prosesor (encoder H.264) | 85°C | Bantalan terbuka + 12 vias |
| DRAM | 85°C | Jaga jarak 5 mm dari titik panas |
| MOSFET daya | 105°C | Tuang tembaga (2 ons) |
Kritis: Turunkan semua kapasitor elektrolitik hingga nilai tegangan 50% pada 105°C. Batas 6,3V pada rel 5V rusak dalam waktu 6 bulan.
Kualitas yang baik dimulai dari suku cadang kelas otomotif. Komponen tingkat konsumen menyebabkan kegagalan di lapangan.
| Parameter | Spesifikasi Minimal | Mengapa Itu Penting |
| Jenis sensor | CMOS, lampu latar (BSI) | Pengambilan pelat dengan cahaya redup |
| Resolusi | 1920×1080p @ 60fps | Plat nomor yang dapat dibaca |
| Ukuran piksel | 2,0 µm atau lebih besar | Rasio sinyal terhadap kebisingan |
| Rentang dinamis | > 110dB | Pintu keluar terowongan dan cahaya malam |
| Pemasangan lensa | M12 dengan cincin pengunci | Fokus tahan getaran |
Hindari sensor rana bergulir tanpa reset global. Gerakan cepat menghasilkan kemiringan yang membuat pelat tidak terbaca.
| Komponen | Bagian yang Direkomendasikan | Spesifikasi Kritis |
| SoC | Novatek NT96670 atau Ambarella A12 | Encoder H.265, masukan 2 saluran |
| DRAM | DDR3L (1,35V) | Minimal 1 GB, nilai -40°C |
| Kilatan | SPI NOR (32 MB) | Bootloader + data kalibrasi |
| Penyimpanan | Pengontrol kartu SD (UHS-I) | Pemeriksaan kesalahan CRC |
Aturan keandalan: Gunakan LDO terpisah untuk tegangan referensi memori DDR (VREF). Mengikatnya ke VDD melalui pembagi resistor menyebabkan bit membalik di atas 70°C.

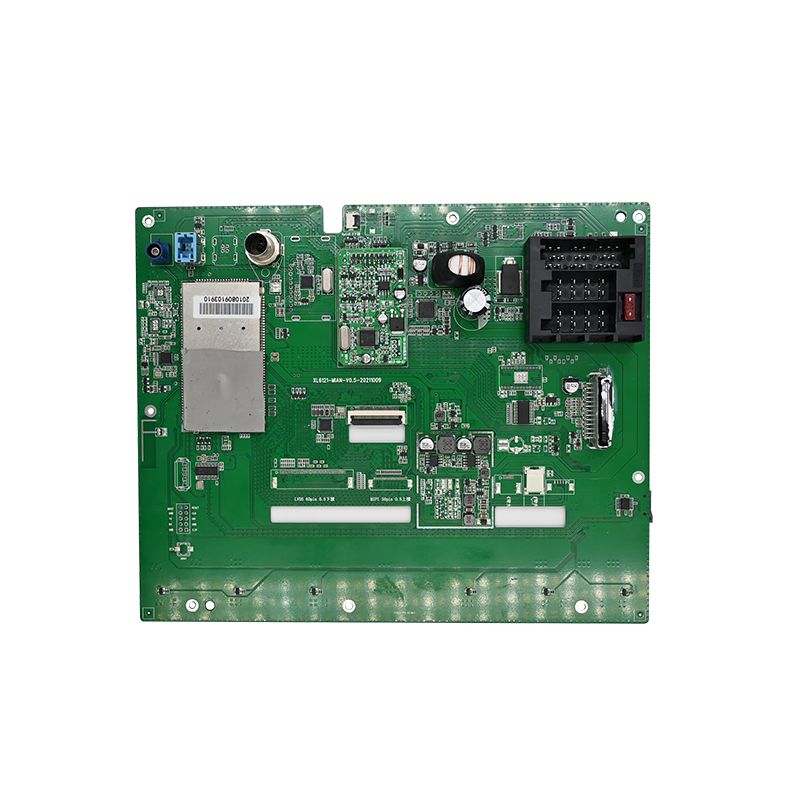

PCBA kamera dasbor gagal di sini lebih sering daripada di tempat lain.
| Rel | Voltase | Saat ini | Diperlukan Perlindungan |
| Masukan | Nominal 12V | 1A maks | TVS (penjepit 24V), polaritas terbalik |
| Inti | 1.1V | 800mA | Soft-start, arus berlebih pada 1,2A |
| masukan/keluaran | 3.3V | 300mA | Urutan: 3.3V sebelum 1.1V |
| Sensor | 2.8V (analog) | 150 mA | Kebisingan maksimal 10 μVrms |
| Motor (fokus otomatis lensa) | 5V | 200mA | Sakelar terpisah, pembatasan arus masuk |
Suntikkan riak 200 mVpp pada 100 kHz pada input 12V. Video tidak boleh menampilkan bilah horizontal.

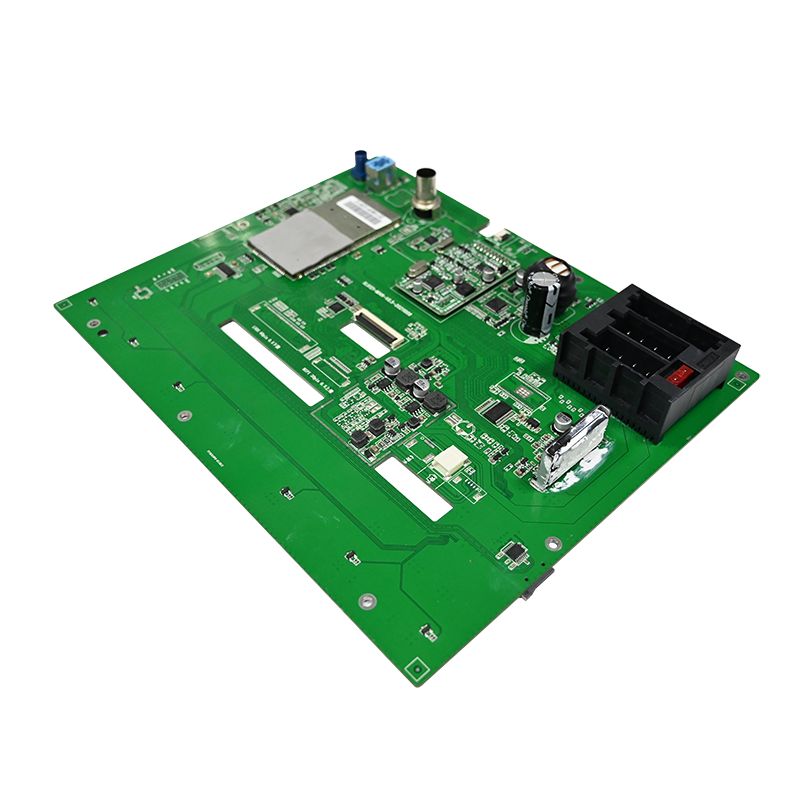

Tata letak menentukan apakah kamera dasbor merekam PCBA dengan andal atau terkunci dalam lalu lintas.
| Lapisan | Fungsi | Kendala |
| 1 | Komponen, sensor gambar | Jaga agar jejak DDR tetap sesuai panjangnya (±2 mm) |
| 2 | Tanah | Berkelanjutan di bawah SoC dan DRAM |
| 3 | Sinyal DDR, SDIO | Referensi ke bidang tanah |
| 4 | Daya (1.1V, 3.3V) | Pisahkan dengan jarak 30 mil |
| 5 | Tanah (tambahan) | Jahit ke lapisan 2 melalui setiap 3 mm |
| 6 | Komponen sekunder, USB | Tidak ada jejak di bawah kristal |
Jejak DDR3L – impedansi 50Ω ±10%, jejak grup 8 dalam panjang 0,5 mm
MIPI CSI (sensor ke SoC) – pasangan diferensial, ketidakcocokan panjang < 0,2 mm
Slot kartu SD – resistor seri 22Ω dekat SoC untuk kontrol overshoot
Crystal (27 MHz) – cincin pelindung dengan vias yang dibumikan, tidak ada bidang listrik di bawahnya
PCBA kamera dasbor berkualitas tinggi memerlukan kontrol proses statistik (SPC) di setiap lini.
| Langkah Proses | Spesifikasi | Metode Inspeksi |
| Ketebalan stensil | 0,10 mm (potongan laser) | SPI 2D (toleransi volume ±20%) |
| Puncak reflow (bebas timah) | 245°C ±3°C | Profiler (5 zona mnt) |
| Waktu di atas likuidus | 60–90 detik | Termokopel tipe K pada DRAM |
| Pembersihan nitrogen | 1000 ppm O2 maks | Mengurangi berkemih di bawah SoC |
AOI (optik otomatis) – memeriksa polaritas komponen, jembatan solder, kabel terangkat
AXI (X-ray) – wajib untuk paket BGA (SoC dan DRAM). Rasio kekosongan di bawah bola <25%
ICT (pengujian dalam sirkuit) – memverifikasi rel daya, jam, dan sinyal reset sebelum firmware menyala
Setiap desain PCBA kamera dasbor harus lulus enam tes ini.
| Tes | Metode | Kriteria Lulus/Gagal |
| Siklus termal | -30°C hingga +85°C, 100 siklus | Tidak ada video yang terhenti, penyimpangan RTC <2 ppm |
| Jatuhkan kejutan | 1m ke beton, 3 orientasi | Tidak ada pengeluaran kartu SD, tidak ada reboot |
| Tegangan lebih | 24V selama 60 detik | Klem TVS, PCBA dilanjutkan setelah siklus daya |
| Kontak ESD | ±8 kV pada konektor USB | Tidak ada kehilangan bingkai, tidak ada reset |
| kekebalan RF | 20 V/m, 80–2700 MHz | Tidak ada kedipan di layar |
| Kehidupan yang dipercepat | 85°C / 85% RH selama 500 jam | Tidak ada korosi pada port micro-USB |
Q1: Mengapa banyak desain PCBA kamera dasbor gagal setelah 6 bulan mode parkir?
J: Kegagalan utama adalah superkapasitor atau penurunan kualitas baterai akibat pengisian daya terus-menerus dalam kondisi panas tinggi. Mode parkir menjaga PCBA kamera dasbor tetap aktif selama 12+ jam setiap hari pada suhu kaca depan 60–80°C. Tiga kegagalan spesifik terjadi:
1. Kenaikan ESR superkapasitor – Penutup standar 2,7V/10F meningkatkan resistansi seri setara dari 50 mΩ menjadi lebih dari 1Ω setelah 2000 jam pada 70°C. Ini mencegah file akhir terbilas saat kunci kontak terputus. Gunakan supercaps otomotif dengan suhu 85°C dengan ESR awal <30 mΩ.
2.Penonaktifan termal LDO – LDO 3,3V mendukung deteksi gerakan saat diparkir. Tanpa buck converter khusus (efisien 90% vs 60% untuk LDO), suhu sambungan melebihi 125°C. Beralih ke uang sinkron dengan spektrum penyebaran.
3.Kebocoran baterai RTC – Baterai cadangan sel berbentuk koin (CR1220) mengalami kebocoran elektrolit di atas 80°C, sehingga menimbulkan korosi pada bekas di sekitarnya. Ganti dengan superkapasitor 0,1F untuk cadangan RTC – tidak ada risiko kebocoran.
Selalu verifikasi mode parkir dengan kamera termal setelah 4 jam dalam oven 50°C.
Q2: Bagaimana penempatan komponen PCBA memengaruhi kualitas video malam hari di kamera dasbor?
J: Penempatan komponen memengaruhi sambungan derau listrik ke saluran daya analog dan jam sensor gambar. Tiga aturan penempatan secara langsung memengaruhi rekaman malam hari:
Jaga jarak regulator 30 mm dari sensor – Riak 2 MHz dari konverter DC-DC berpasangan ke rel analog 2,8V sensor jika jejak berjalan paralel. Ukur dengan penganalisis spektrum – lonjakan apa pun di atas -85 dBV pada frekuensi jam piksel akan menciptakan pita vertikal dalam cahaya redup.
Pisahkan I/O digital dari jalur MIPI – jalur data kartu SD (harmonik hingga 200 MHz) memancar ke jam MIPI diferensial saat dirutekan pada lapisan yang berdekatan. Tambahkan grounded via pagar antara wilayah SDIO dan MIPI.
Tempatkan tutup pelepasan gandengan dalam jarak 1 mm dari sensor – Tutup keramik 4,7 µF di setiap pin daya menyerap kebisingan frekuensi tinggi. Penutup yang lebih jauh dari 2 mm meningkatkan kebisingan sebesar 15 dB, terlihat sebagai garis horizontal dalam bayangan.
Kamera dasbor PCBA yang ditata dengan baik menghasilkan video malam yang bersih di mana pelat nomor dapat dibaca pada 5 lux. Tata letak yang buruk menambah artefak yang gagal dalam tinjauan forensik.
Q3: Dapatkah saya menggunakan PCBA kamera dasbor yang sama untuk kamera depan dan belakang?
J: Tidak, karena ada tiga perbedaan perangkat keras yang tidak dapat diselesaikan hanya dengan firmware:
Jarak fokus lensa – Kamera depan memerlukan fokus tanpa batas (3 meter ke cakrawala). Kamera belakang memerlukan fokus dekat (0,5 meter ke bumper) untuk interior hatchback. Ketinggian laras lensa berbeda 1,2 mm. PCBA umum dengan dudukan lensa yang dapat disesuaikan harganya lebih dari dua desain khusus.
Orientasi sensor gambar – Kamera depan dipasang tegak. Kamera belakang sering kali dipasang terbalik (headliner ke kaca). Sensor membaca piksel dari atas ke bawah. Membalik gambar secara digital menambah latensi 1 bingkai (33 ms pada 30 fps), menyebabkan ketidakcocokan sinkronisasi dalam rekaman saluran ganda. Pengaturan flip via register perangkat keras memerlukan file konfigurasi sensor yang berbeda.
Lingkungan termal – Kaca depan menerima beban matahari 30% lebih sedikit dibandingkan kaca depan. PCBA yang dioptimalkan di bagian depan dengan pelambatan daya yang agresif mungkin tidak akan pernah mengaktifkan pendinginan di bagian belakang, sehingga menyebabkan ketidaksesuaian umur kapasitor. Pengoperasian dua tahun akan menunjukkan unit depan rusak sebelum unit belakang.
Sebagai gantinya, rancang motherboard umum dengan dua papan sensor mezzanine. Kamera dasbor dasar PCBA menampung prosesor dan daya. Setiap papan sensor memiliki dudukan lensa, pin orientasi, dan ketebalan bantalan termalnya sendiri. Pendekatan ini mengurangi total SKU sekaligus menjaga kualitas gambar.
| Tahap Proses | Hasil yang Dapat Diterima | Tindakan jika Di Bawah |
| Tes papan telanjang (probe terbang) | > 99,5% | Audit melalui penempatan |
| Penempatan SMT | > 99,8% | Periksa kalibrasi pengumpan |
| TIK + firmware | > 98,5% | Tinjau pin pogo perlengkapan uji |
| Tes video akhir (berjalan 30 menit) | > 99% | Sampel yang terbakar 5%. |
PCBA kamera dasbor berkualitas baik bertahan selama tiga tahun dari perubahan suhu harian, getaran, dan transien tegangan. Desain dengan penurunan daya otomotif, validasi dengan pencitraan termal, dan audit setiap lot produksi. Pendekatan ini menghadirkan kamera dasbor yang menangkap momen penting.
