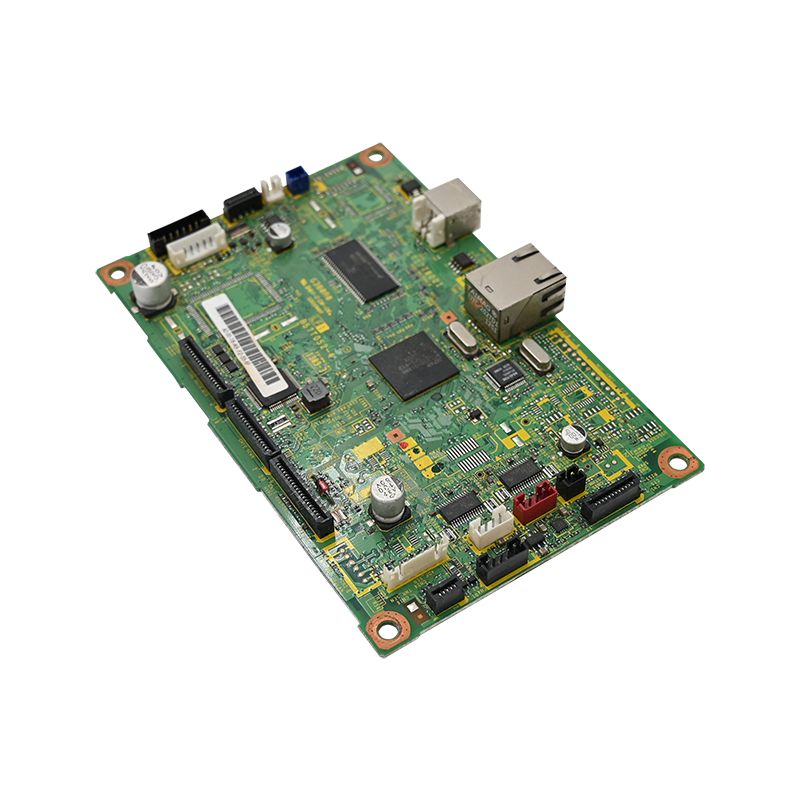

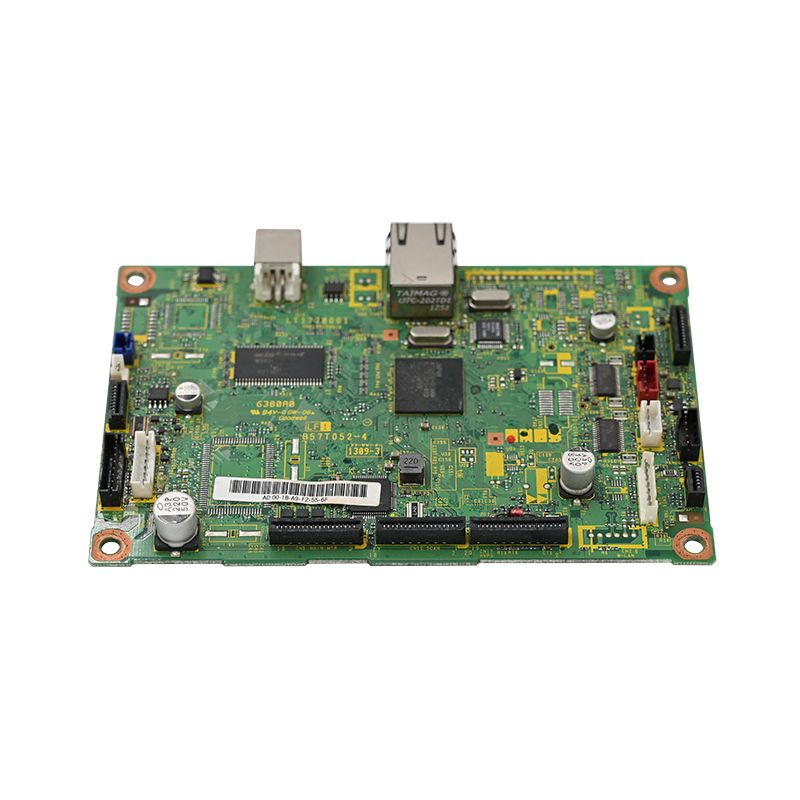

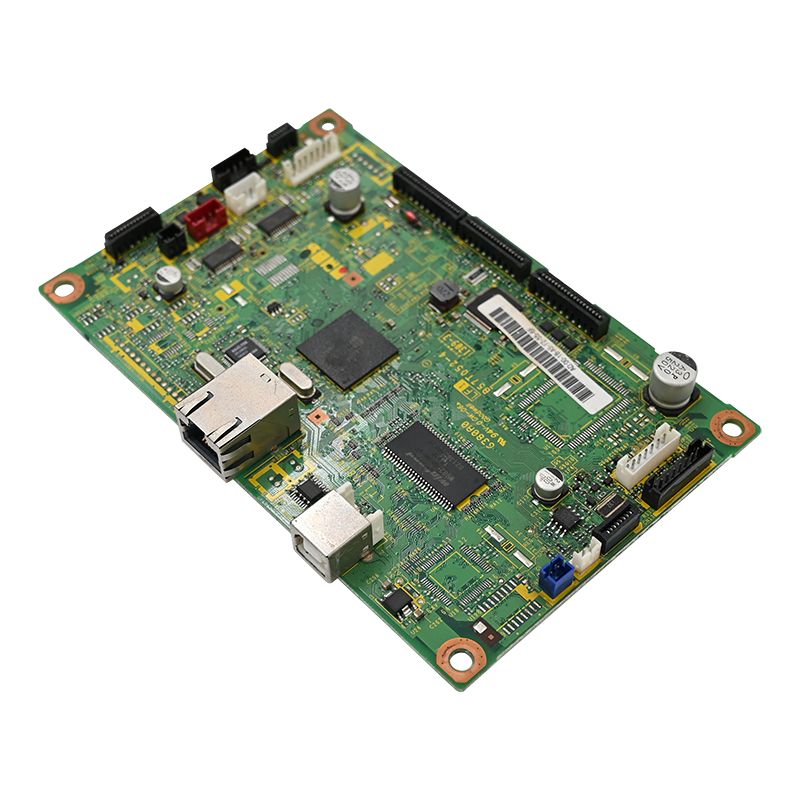

PCBA Pemindai Obd

Pembuatan PCBA pemindai Obd2 yang tahan lama dan akurat memerlukan lebih dari sekadar merakit komponen. Selama dua dekade saya berkecimpung dalam perangkat keras diagnostik otomotif, kegagalan sering kali disebabkan oleh desain PCB yang buruk, konektor di bawah standar, atau manajemen termal yang tidak memadai. Di bawah ini adalah cetak biru langkah demi langkah untuk memproduksi papan kelas profesional yang tahan terhadap kondisi garasi di dunia nyata.

mengirimkan permintaan

Deskripsi Produk

Ketika kendaraan menjadi semakin terkomputerisasi, permintaan akan pemindai OBD2 (On-Board Diagnostics) yang berpresisi tinggi dan tahan lama terus meningkat. Di Unixplore Electronics, kami menyediakan layanan manufaktur PCBA Pemindai Obd2 yang komprehensif—mulai dari tata letak PCB dan sumber komponen hingga perakitan, pengujian, dan pelapisan konformal.

Dengan pengalaman lebih dari satu dekade di sektor elektronik otomotif, solusi PCBA pemindai OBD2 kami dirancang untuk tahan terhadap lingkungan keras di bengkel otomotif dan ruang mesin.

Mengapa Memilih Unixplore untuk PCBA Pemindai OBD2 Anda?

Kualitas Kelas Otomotif: Papan kami dibuat dengan komponen dengan suhu -40°C hingga +105°C, memastikan pengoperasian di bawah suhu kap yang ekstrem.
Manufaktur Turnkey: Kami menawarkan layanan terpadu termasuk perakitan SMT, pengujian fungsional, dan pembuatan kotak.
Fokus Keandalan: Fiturnya mencakup desain PCB 4 lapis untuk integritas sinyal, lapisan konformal untuk perlindungan korosi, dan Pengujian In-Circuit (ICT) yang ketat.
Keunggulan Tersertifikasi: Fasilitas kami bersertifikat ISO 9001:2015 dan mematuhi standar IPC-610E.

Spesifikasi Inti PCBA Pemindai OBD2 Kami

Papan pemindai OBD2 profesional kami dirancang dengan parameter yang tidak dapat dinegosiasikan untuk memastikan kompatibilitas dengan kendaraan tahun 1996-saat ini (baik bensin maupun solar).

Parameter	Spesifikasi	Keunggulan Teknis
Tegangan Operasi	8V – 36V DC (dengan perlindungan sementara 60V)	Menangani lonjakan tegangan selama jump-start tanpa kerusakan.
Protokol Komunikasi	BISA (ISO 15765), KWP2000, ISO 9141, J1850, UDS	Memastikan cakupan kendaraan yang luas (Amerika, Eropa, Asia).
MCU (Prosesor)	Korteks ARM 32-bit (≥168 MHz)	Menyediakan decoding beberapa PID bebas lag secara real-time.
Masukan Analog	2 saluran, 0-5V, resolusi 12-bit	Memungkinkan pembacaan langsung sensor analog (MAP, TPS).
Suhu Operasional	-40°C hingga +105°C	Tahan terhadap panas ruang mesin dan iklim beku.
Perlindungan ESD	kontak ±8kV, debit udara ±15kV (IEC 61000-4-2)	Mencegah kerusakan statis akibat seringnya penanganan pengguna.
Struktur PCB	4 Lapisan (minimum) dengan ground/power plane khusus	Mengurangi kebisingan pada bus CAN/LIN untuk transmisi data yang andal.

BOM & Sumber Komponen yang Direkomendasikan

Kami hanya menggunakan komponen premium yang bersumber dari distributor resmi untuk menjamin umur panjang dan kinerja.

Transceiver: Transceiver CAN tingkat otomotif + transceiver yang sesuai ISO9141/KWP2000 untuk komunikasi bus yang tangguh.
Perlindungan: Array dioda penekan tegangan transien untuk perlindungan pembuangan beban.
Konektivitas: konektor laki-laki OBD2 16-pin, berlapis emas dengan kait pengunci (mencegah oksidasi kontak dan memastikan keandalan jangka panjang selama siklus colokan yang sering).
Regulator Voltase: Regulator low-dropout 5V/400mA tingkat otomotif memastikan pasokan daya yang stabil.

Proses Manufaktur Kami: Kualitas Tanpa Kompromi

Kami mengikuti alur produksi yang ketat untuk meminimalkan kegagalan lapangan dan garansi pengembalian.

1. Tata Letak PCB & Integritas Sinyal

Star Grounding: Arde analog dan digital dipisahkan dan digabungkan hanya pada satu titik di dekat catu daya untuk mengurangi kebisingan.
Kontrol Impedansi: jejak CAN_H/CAN_L sejajar dan panjangnya cocok (120Ω ±10% impedansi diferensial).
Penempatan ESD: Komponen perlindungan ditempatkan dalam jarak 5 mm dari pin konektor OBD2 untuk keamanan optimal.

2. Perakitan & Penyolderan

Solder Bebas Timah: Penggunaan solder SAC305 untuk kepatuhan RoHS.
Konektor Lubang Melalui: Ditentukan untuk konektor OBD2 16-pin untuk mencegah retak setelah siklus pemasangan berulang kali.
Lapisan Konformal: Lapisan akrilik atau silikon diterapkan untuk melindungi dari kelembapan dan tetesan bahan kimia.

3. Pengujian Dalam Sirkuit (TIK) & Kalibrasi

Setiap pemindai PCBA OBD2 harus melewati protokol yang ketat sebelum pengiriman:

Uji Kontinuitas: Memeriksa hubungan pendek pada 16 pin.
Tes Jabat Tangan: Berputar melalui CAN, KWP, J1850 menggunakan simulator kendaraan yang dapat diprogram.
Pemeriksaan Penarikan Arus: Diverifikasi <70mA saat idle (pengapian mati) untuk mencegah terkurasnya aki mobil.

Mode Kegagalan Umum & Pencegahan Kami

Kegagalan	Solusi Kami
Tidak ada komunikasi pada beberapa model	Penambahan resistor pull-up 510Ω pada K-line.
Reset acak selama pengengkolan	Kapasitor tahap masukan (1000µF) ditambahkan untuk mencegah pemadaman listrik.
Transceiver CAN yang meledak	Penyertaan dioda perlindungan bus CAN khusus antara CAN_H/CAN_L dan ground.

Layanan Nilai Tambah: Integrasi Bluetooth/WiFi

Menambahkan konektivitas nirkabel ke pemindai OBD2 sering kali menimbulkan tantangan EMC. Kami memiliki keahlian teknik untuk mengintegrasikan Bluetooth/WiFi dengan sukses sambil melewati standar EMC otomotif (misalnya, CISPR 25).

Isolasi Fisik: Bagian nirkabel diisolasi dari jejak CAN untuk meminimalkan interferensi.
Daya Terpisah: Pengatur tegangan khusus untuk modul nirkabel guna mencegah gangguan gangguan.
Manik Ferit & Tersedak Mode Umum: Digunakan pada input daya dan saluran CAN untuk menekan emisi dan memastikan integritas sinyal.

Tentang Unixplore Elektronik

Didirikan pada tahun 2011, Unixplore Electronics Co., Ltd. adalah penyedia terkemuka layanan manufaktur elektronik kontrak turnkey terpadu.
Kapasitas Pabrik: Pabrik seluas lebih dari 3.000 meter persegi dengan 6 jalur SMT dan 4 jalur DIP.
Hasil Tahunan: Lebih dari 1.500.000 keping PCBA dan 150.000 set produk jadi.
Jangkauan Global: Kami mengekspor ke Amerika Utara, Eropa, dan Oseania.

Siap meluncurkan proyek pemindai OBD2 Anda?

Tidak Ada Kuantitas Minimum Order (TANPA MOQ)
Konsultasi teknis gratis dan tinjauan DFM
Pengiriman prototipe hanya dalam 72 jam

Jangan biarkan produk diagnostik otomotif Anda terjebak pada tahap cetak biru. Dengan pengalaman lebih dari satu dekade dalam manufaktur PCBA elektronik otomotif, Unixplore membantu Anda dengan cepat mengubah desain Anda menjadi produk berkualitas tinggi yang siap diproduksi massal.
