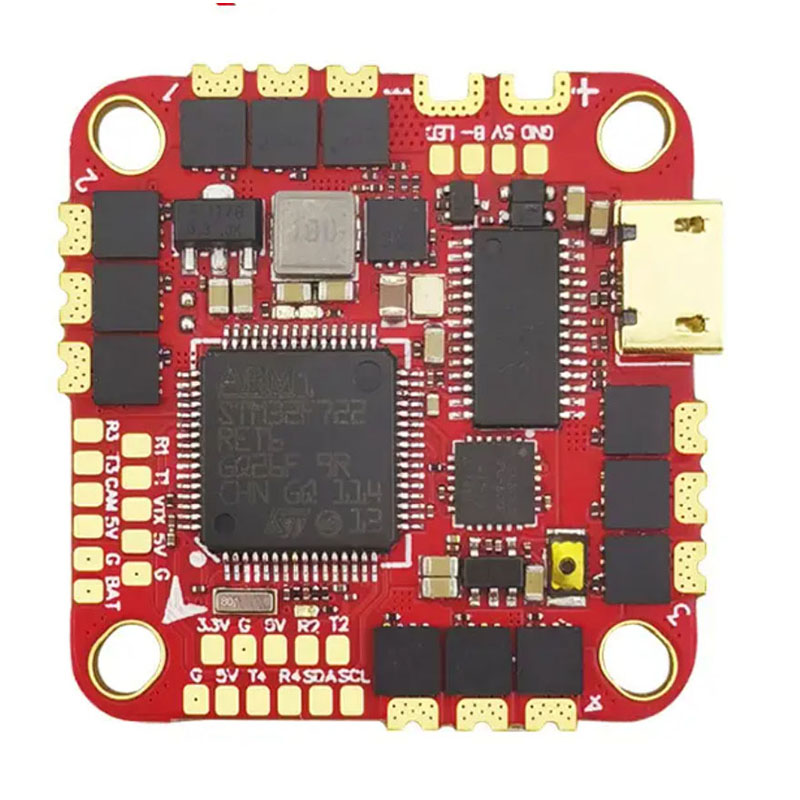

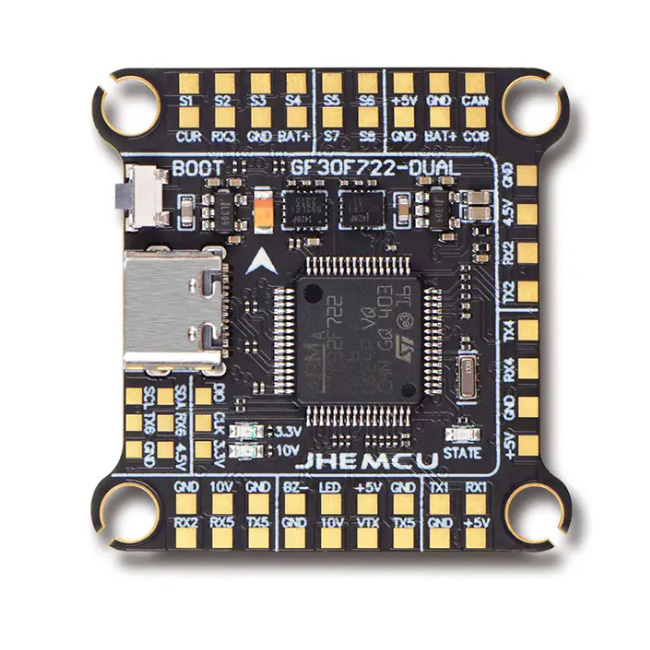

Deskripsi Produk

Dengan analisis kegagalan selama 20 tahun di sektor kendaraan listrik, penyimpanan energi, dan mobilitas elektronik, saya telah mendokumentasikan dengan tepat apa yang membedakan BMS 10 tahun dari bahaya 6 bulan. Panduan ini memberikan spesifikasi teknik, aturan tata letak, dan metode verifikasi berdasarkan pengembalian lapangan yang sebenarnya.

Apa yang Harus Dilakukan BMS PCBA

BMS PCBA memantau, melindungi, dan menyeimbangkan sel litium. Empat fungsi yang tidak dapat dinegosiasikan:
Perlindungan Tegangan Berlebih (OVP): Memotong biaya pada 4,25V per sel (Li-ion).
Perlindungan Tegangan Rendah (UVP): Memotong pelepasan muatan listrik pada 2,5V hingga 3,0V per sel.
Perlindungan Arus Berlebih (OCP): Perjalanan cepat (rentang µs) untuk korsleting.
Penyeimbangan Sel: Ekualisasi pasif atau aktif di seluruh sel seri.
Hilangnya salah satu dari hal-hal ini menjadikan majelis menjadi suatu tanggung jawab.

Parameter Teknis Inti

Nilai berikut mewakili nilai minimum industri untuk pengoperasian yang aman. Selalu melebihi ini untuk penyimpanan otomotif atau alat tulis.

Peringkat Tegangan & Arus

Parameter	3S hingga 7S (EV Ringan)	8S hingga 16S (Penyimpanan Energi)	24S+ (Tegangan Tinggi)
Debit Berkelanjutan Maks	20A hingga 60A	60A hingga 200A	200A+
Arus Puncak (10 detik)	80A hingga 150A	200A hingga 400A	500A+
Mengisi Saat Ini	5A hingga 20A	20A hingga 50A	50A+
Akurasi Tegangan Sel	±10mV	±5mV	±3mV (diperlukan AFE premium)
Titik Pengukuran Suhu	2 sampai 4	4 sampai 8	8 sampai 12

Titik Trip Perlindungan (Per Sel untuk Li-Ion)

Jenis Perlindungan	Perjalanan Minimal	Perjalanan Khas	Perjalanan Maks
Tegangan Berlebih	4.20V	4.25V	4.30V
Pelepasan Tegangan Berlebih	4.05V	4.10V	4.15V
Tegangan Bawah	2.80V	2.50V	2.30V
Pelepasan Di Bawah Tegangan	3.00V	3.10V	3.20V
Mengisi Arus Berlebih	Nilai 1,2x	Nilai 1,5x	Nilai 2,0x
Debit Arus Berlebih	Nilai 1,5x	Nilai 2,0x	Nilai 2,5x
Sirkuit Pendek	Nilai 3x hingga 5x	Dalam 300µs	Dalam 100µs

Arus Diam (Mode Tidur)

Jenis Baterai	Arus Tidur yang Dapat Diterima	Target Kinerja Tinggi
Li-ion (portabel)	<20µA	<10µA
LiFePO4 (stasioner)	<50µA	<30µA
EV / Daya tinggi	<100µA	<50µA

Aturan Tata Letak PCBA untuk Keandalan

Kebanyakan kegagalan BMS berasal dari PCB, bukan IC. Ikuti 12 aturan ini.

Kelvin Sense Melacak Tegangan Sel

Jangan pernah merutekan jejak indera seluler melalui jalur berarus tinggi.
Setiap ketukan sel memerlukan jejak khusus (0,2 mm hingga 0,3 mm) dari konektor langsung ke pin AFE (Analog Front End).
Tidak ada percabangan: Jangan berbagi jejak indera antar sel.

Desain Jalur Arus Tinggi

Berat tembaga: minimum 2 ons untuk 20A hingga 50A. 4 ons untuk 50A hingga 100A.
Lapisan paralel: Gunakan beberapa lapisan secara paralel untuk arus di atas 60A.
Pembukaan masker solder: Buka tembaga dan tambahkan solder tambahan untuk meningkatkan penampang. Hal ini mengurangi resistensi sebesar 30% hingga 40%.

Penempatan Resistor Rasa

Koneksi empat kabel (Kelvin): Resistor indra harus memiliki jejak penginderaan tegangan khusus dari bantalannya.
Penempatan: Dalam jarak 10 mm dari pin input diferensial AFE.
Pencocokan jejak: Jejak indera harus memiliki panjang yang sama dan sejajar untuk akurasi pengukuran saat ini.

Manajemen Termal untuk FET

Area tembaga: Setiap bantalan pembuangan MOSFET memerlukan bidang tembaga berukuran 300mm² hingga 500mm².
Via termal: 9 hingga 12 vias (diameter 0,3 mm) di bawah setiap bantalan termal FET.
Melalui pengisian: Via yang diisi dan ditutup wajib dilakukan untuk keandalan penyolderan.

Jarak Komponen untuk Isolasi Tegangan

Tingkat Tegangan	Jarak Rambat (Min)	Izin (Min)
Hingga 60V (16S Li-ion)	0,5 mm	0,2 mm
60V hingga 150V	1.5mm	1.0mm
150V hingga 300V	3.0mm	2.0mm

Pemisahan Bidang Darat

Ground berarus tinggi (jalur listrik): Jejak tebal, tidak terbelah.
Ground analog arus rendah (AFE, sense): Star terhubung ke terminal negatif baterai.
Titik koneksi: Gabungkan analog dan ground listrik pada satu titik di dekat resistor indera.

Daftar Periksa Pemilihan Komponen

BMS PCBA yang andal dimulai dengan bahan baku yang tepat.

Butuh BOM lengkap dan daftar periksa desain untuk proyek BMS Anda?

Unduh Daftar Periksa BMS PCBA Gratis →

Ujung Depan Analog (AFE)

Fitur	Persyaratan Minimal	Lebih disukai
Akurasi Pengukuran Tegangan Sel	±10mV	±3mV
FET Penyeimbang Bawaan	50mA hingga 100mA	Penyeimbangan eksternal untuk >100mA
Deteksi Kawat Terbuka	Ya	Ya
Saluran Suhu	3	5+

Kelompok AFE yang direkomendasikan: Texas Instruments BQ769x2 (hingga 16S), Perangkat Analog LTC681x (tegangan tinggi), NXP MC33771C (otomotif).

MOSFET daya

Peringkat voltase: Setidaknya 1,5x voltase paket maksimum. Untuk Li-ion 16S (maks 67V), gunakan FET 100V.
Nilai arus: 2x arus pelepasan kontinu pada suhu sambungan 100°C.
FET Paralel: Untuk 100A+, gunakan 4 hingga 8 FET secara paralel. Jejak gerbang harus memiliki panjang yang sama untuk memastikan peralihan secara simultan.

Resistor Rasa Saat Ini

Parameter	Nilai	Alasan
Perlawanan	0,5mΩ hingga 2mΩ	Meminimalkan kehilangan daya
Toleransi	±1% atau lebih baik	Mempengaruhi keakuratan perjalanan arus berlebih
Koefisien Suhu	±50ppm/°C maksimum	Mencegah penyimpangan dengan panas
Bahan	Paduan logam (Manganin)	Induktansi rendah untuk deteksi hubung singkat

Komponen Pasif untuk Keandalan

Kapasitor: dielektrik X7R atau X5R saja. Jangan pernah menggunakan Y5V atau Z5U di dekat pin AFE.
Resistor untuk input indra: resistor seri 1kΩ hingga 10kΩ di setiap saluran indra sel. Membatasi arus selama kejadian gangguan.
Dioda TVS: 5V hingga 6V dua arah di setiap input sel. Melindungi AFE dari ESD dan lonjakan kawat harness.

Persyaratan Manufaktur dan Inspeksi

BMS PCBA yang dirancang dengan baik akan gagal dalam perakitan jika langkah-langkah ini diabaikan.

Proses	Persyaratan	Metode Inspeksi
Stensil Pasta Solder	Ketebalan 0,12 mm hingga 0,15 mm untuk bantalan AFE dan FET	SPI (Pemeriksaan Pasta Solder)
Profil Aliran Ulang	Puncak 240°C hingga 250°C (bebas timah)	Data profiler per batch
AOI (Inspeksi Optik Otomatis)	Cakupan 100% pada komponen pasif dan orientasi FET	Log mesin AOI
Pemeriksaan Sinar-X	Bantalan termal FET kosong di bawah 25%	sistem sinar-X
TIK (Tes Dalam Sirkuit)	Semua pembagi tegangan, gerbang FET, dan resistor indra	perlengkapan TIK
Lapisan Konformal	Akrilik atau silikon, ketebalan minimum 0,03 mm	Pemeriksaan sinar UV

FAQ BMS PCBA

Di bawah ini adalah tiga pertanyaan teknis dari para insinyur dan perakit baterai.

Q1: Mengapa BMS PCBA saya terus memicu proteksi arus berlebih palsu selama penyalaan motor normal?
J: Anda mengalami masalah lonjakan arus yang dikombinasikan dengan filter OCP yang terlalu cepat. Inilah perbaikan teknisnya:
Kebanyakan AFE BMS memiliki penundaan proteksi arus berlebih yang dapat dikonfigurasi (biasanya 100µs hingga 1 ms). Pengaktifan motor (terutama motor DC tanpa sikat) menarik arus pengenal 5x hingga 8x selama 1 ms hingga 5 ms.
Langkah 1 - Ukur arus masuk aktual: Gunakan osiloskop dengan probe arus melintasi resistor indra. Catat arus puncak dan durasi selama kondisi start-up terburuk (motor dingin, baterai lemah).
Langkah 2 - Sesuaikan register AFE: Tingkatkan penundaan arus berlebih menjadi 2 md hingga 5 md. Pertahankan penundaan hubung singkat pada 100µs (ini melindungi terhadap arus pendek mati).
Langkah 3 - Penyetelan filter perangkat keras: Tambahkan kapasitor 100nF di antara pin sensor arus AFE. Ini menciptakan filter RC 10µs hingga 20µs yang mengabaikan lonjakan yang sangat pendek.
Langkah 4 - Jika masih tersandung: Resistor sensor Anda terlalu besar. Sebuah resistor 2mΩ menghasilkan 200mV pada 100A. Beralih ke 1mΩ atau 0,5mΩ untuk meningkatkan ruang kepala sebelum komparator arus berlebih trip.
Peringatan: Jangan nonaktifkan OCP. Perjalanan palsu memang menjengkelkan. Kebakaran bersifat permanen.

Q2: Bagaimana cara mendesain BMS PCBA yang menyeimbangkan paket LiFePO4 16S dengan sel 200Ah?
J: FET penyeimbang terintegrasi standar (50mA hingga 100mA) memerlukan waktu 80 hingga 160 jam untuk menyeimbangkan sel 200Ah. Itu tidak dapat digunakan. Anda memerlukan penyeimbangan pasif eksternal atau penyeimbangan aktif.
Opsi A - Penyeimbangan Pasif Eksternal (Efektif Biaya):
Gunakan AFE yang mengontrol FET penyeimbang eksternal (misalnya, BQ76952 dengan FET saluran-N eksternal).
Pemilihan komponen per sel:
Resistor penyeimbang: 10Ω hingga 22Ω, 5W hingga 10W (oksida logam atau wirewound).
Menyeimbangkan FET: 60V, 5A, Rds(aktif) <50mΩ.
Menyeimbangkan arus: 200mA hingga 500mA. (Menggunakan resistor 10Ω pada sel 3.3V = 330mA.)
Persyaratan termal PCB: Setiap resistor menghilangkan 1W hingga 1,5W. Membutuhkan area tembaga 500mm² per resistor.
Opsi B - Penyeimbangan Aktif (Kinerja Tinggi):
Gunakan IC penyeimbang aktif (misalnya, Analog Devices LTC3300 atau Texas Instruments BQ79616).
Topologi: Berbasis kapasitif atau transformator.
Menyeimbangkan arus: 1A hingga 5A per sel.
Efisiensi: 85% hingga 92%.
Kompleksitas PCB: Membutuhkan 6 hingga 8 lapisan, isolasi antar sel secara hati-hati.
Rekomendasi untuk sel 200Ah: Gunakan penyeimbangan pasif eksternal pada 300mA hingga 500mA. Tambahkan heatsink di atas susunan resistor penyeimbang. Penyeimbangan aktif hanya jika siklus hidup sangat penting dan anggaran memungkinkan biaya PCBA 2x lebih tinggi.

Q3: Tes apa yang harus dilewati oleh BMS PCBA sebelum saya menyetujuinya untuk produksi?
J: Memerlukan lima pengujian. Jangan lewatkan satu pun.

Tes	Metode	Kriteria Lulus/Gagal
1. Akurasi Pengukuran Tegangan Sel	Terapkan presisi 0V hingga 5V ke setiap input sel melalui pembagi resistor. Bandingkan pembacaan AFE dengan DMM (6,5 digit).	Kesalahan maksimum ±5mV di semua sel pada 25°C. ±10mV dari -20°C hingga +60°C.
2. Perjalanan Tegangan Berlebih / Tegangan Rendah	Secara perlahan naikkan dan turunkan voltase sel. Catat titik perjalanan dan pelepasan AFE.	Perjalanan dalam ±10mV dari nilai yang diprogram. Histeresis antara 0,05V dan 0,15V.
3. Tes Perjalanan Arus Berlebih	Terapkan arus berdenyut dari beban elektronik. Peningkatan langkah. Catat titik perjalanan dan waktu respons.	Arus trip dalam ±5% dari nilai yang diprogram. Waktu perjalanan di bawah 1ms untuk korsleting.
4. Fungsi Penyeimbangan	Paksa satu sel 50mV lebih tinggi dari yang lain. Aktifkan penyeimbangan selama 1 jam.	Tegangan sel disamakan hingga 15mV. Kenaikan suhu FET di bawah 40°C.
5. Mode Tidur Saat Ini	Hapus semua daya eksternal. Ukur penarikan arus dari baterai setelah 10 menit.	Di bawah 50µA untuk stasioner LiFePO4. Di bawah 20µA untuk Li-ion portabel.
