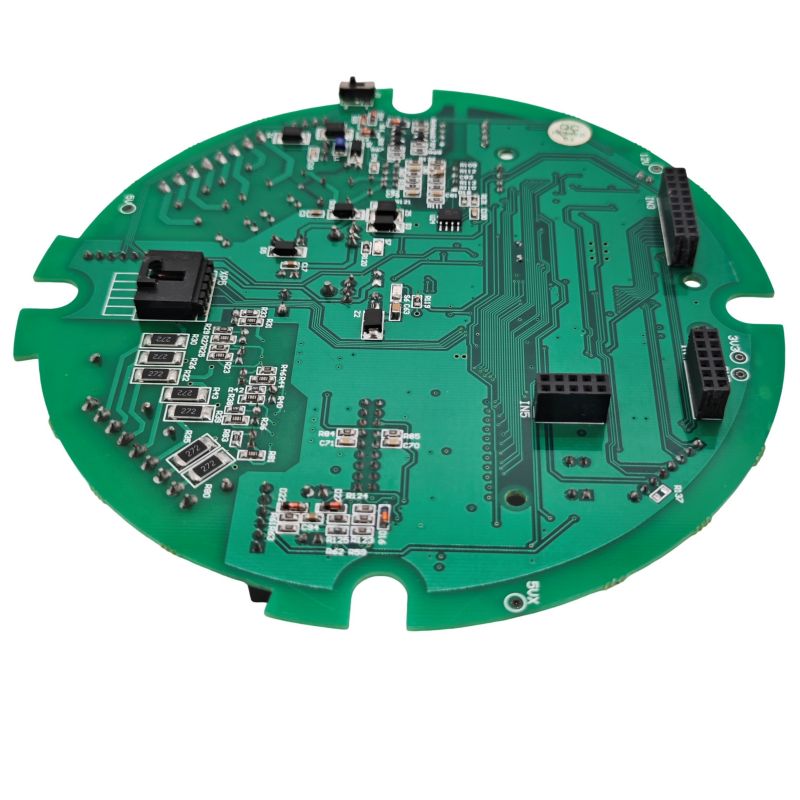

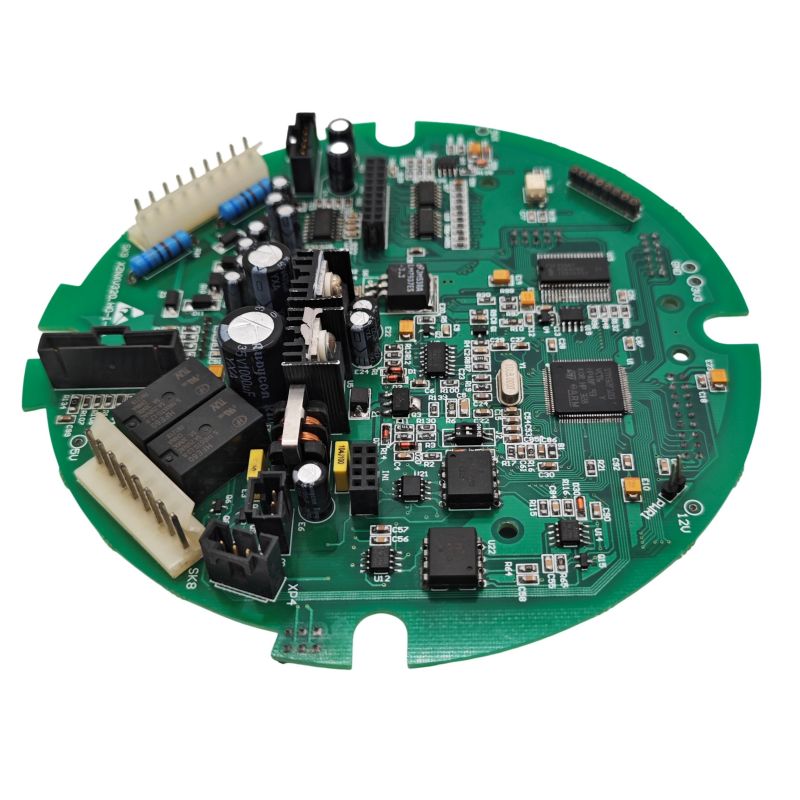

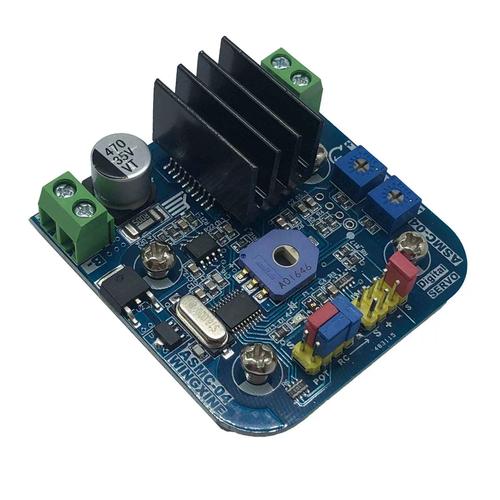

PCBA servo RC

Unixplore Elektronik— Dengan pengalaman sistem tertanam dan desain PCB selama 20 tahun, kami telah melihat pola kegagalan yang sama berulang kali: saluran listrik berisik, decoupling yang tidak memadai, dan perutean PWM yang salah. Solusi servo PCBA kami dibuat berdasarkan spesifikasi teknik, aturan tata letak, dan metode pengujian yang benar-benar digunakan oleh desainer profesional dalam produksi.

Apakah Anda memerlukan papan driver mandiri, pengontrol servo multi-saluran, atau penggantian papan kontrol servo internal, Unixplore Electronics menghadirkan yang andal dan tahan kebisinganPCBAyang bekerja di lingkungan hobi RC dan robotika industri.

Apa yang kami tawarkan:

• Desain PCBA servo penuh (skema + tata letak) dalam Altium, KiCad, atau format pilihan Anda
• Pembuatan prototipe dengan pengujian fungsional (beban, riak, laporan termal)
• Manufaktur volume dengan sumber komponen dan perakitan SMT
• Tinjauan desain dan konsultasi analisis kegagalan

Apa yang Harus Dilakukan RC Servo PCBA

PCBA servo RC (baik papan driver mandiri atau papan kontrol servo internal) melakukan tiga fungsi penting:

• Pembangkitan atau Penerimaan Sinyal PWM:Mengubah pulsa kontrol (1 ms menjadi 2 ms pada 50Hz) menjadi perintah posisi.
• Distribusi Daya:Mengirimkan 5V atau 6V bersih ke motor servo dan IC kontrol.
• Pemrosesan Umpan Balik:Membaca potensiometer internal untuk memverifikasi posisi dan menutup loop kontrol.

Desain dengan keandalan tinggi juga mencakup penginderaan arus untuk deteksi beban berlebih dan isolasi opto untuk kekebalan kebisingan.

Spesifikasi Teknis Inti

Parameter berikut mewakili standar industri untuk desain PCBA kontrol servo RC. Ini berlaku untuk papan driver servo khusus dan rakitan PCBA penerima terintegrasi.

Spesifikasi Daya Masukan

Spesifikasi Sinyal Kontrol

Komponen PCBA Servo Internal (Di Dalam Servo)

Servo RC standar berisi PCBA kecil dengan komponen berikut:

Aturan Tata Letak PCBA untuk Keandalan RC Servo

Di Unixplore Electronics, kami mengetahui bahwa sebagian besar kegagalan servo RC berasal dari PCB. Kami mengikuti 8 aturan ini untuk memastikan pengoperasian yang andal dalam setiap desain yang kami hasilkan.

1. Distribusi Daya: Star Grounding

• Jangan pernah menggunakan ground rantai daisy. Setiap ground servo harus kembali langsung ke titik ground catu daya.
• Pisahkan daya dan ground sinyal. Pada desain PCBA multi-servo, pisahkan bidang tanah dan sambungkan pada satu titik di dekat masukan baterai.
• Lebar jejak untuk daya: Untuk arus kontinu 1,5A, gunakan lebar jejak minimum 1,5mm dengan 1oz tembaga.

2. Penempatan Kapasitor Decoupling

Motor servo menghasilkan kebisingan listrik yang signifikan. Servo tipikal dapat menghasilkan kebisingan puncak-ke-puncak hingga 200mV pada jalur suplai 5V.

Pemisahan yang diperlukan per konektor servo:

• Kapasitor elektrolitik 100µF hingga 470µF (menangani lonjakan motor)
• Kapasitor keramik 100nF (menyaring kebisingan frekuensi tinggi)
• Tempatkan kapasitor dalam jarak 10mm dari pin daya servo

Kapasitansi massal untuk seluruh PCBA: Tambahkan kapasitor besar (1000µF hingga 4700µF) pada input daya utama. Hal ini mencegah terjadinya brownout ketika beberapa servo dimulai secara bersamaan.

3. Perutean Sinyal PWM

• Jaga agar jejak PWM tetap singkat dan langsung. Jejak panjang bertindak sebagai antena kebisingan.
• Hindari menjalankan jejak PWM secara paralel dengan kabel listrik. Gunakan persimpangan 90 derajat jika perlu.
• Tambahkan resistor seri 100Ω hingga 470Ω pada pin keluaran PWM. Ini membatasi arus selama kondisi gangguan dan mengurangi dering.

4. Tata Letak Konektor Servo

Konektor servo 3-pin standar (sinyal, VCC, ground) memerlukan jarak tertentu:

• Jarak pin: 2,54 mm (0,1 inci) atau 2,7 mm (kepadatan tinggi)
• Ketebalan PCB untuk blok konektor: 1,2 mm hingga 1,6 mm
• Lokasi pin sinyal: Biasanya pin bagian dalam (pin 2 dari 3)
• Urutan daya: GND harus terhubung sebelum VCC dimasukkan

Untuk desain kepadatan tinggi, jarak 2,7 mm antara konektor servo memungkinkan tata letak yang ringkas dengan tetap menjaga koneksi yang andal.

5. Pengaturan Tegangan untuk Kontrol MCU

• Gunakan LDO terpisah untuk MCU jika pasokan yang sama memberi daya pada servos. Lonjakan arus servo menyebabkan penurunan tegangan yang dapat mereset mikrokontroler.
• Regulator yang disarankan: LDO 5V atau 3,3V dengan kapasitas minimal 200mA dan kapasitor input/output 1µF.
• Dioda proteksi: Tambahkan dioda 1N4007 atau Schottky pada input untuk melindungi dari polaritas terbalik.

6. Peredam Kebisingan pada Motor (Untuk Desain PCBA Servo Internal)

Jika merancang PCBA yang masuk ke dalam servo, tambahkan peredam bising langsung di terminal motor:

• Kapasitor keramik 100nF disolder langsung melintasi terminal motor.
• Hubungkan kapasitor negatif ke rumah motor untuk pelindung tambahan (mengurangi kebisingan hingga 200mV).
• Opsional: Tambahkan manik-manik ferit pada kabel motor untuk lingkungan dengan kebisingan ekstrem.

7. Penginderaan Saat Ini untuk Deteksi Kelebihan Beban

Desain PCBA servo tingkat lanjut mencakup pemantauan saat ini:

• Resistor shunt: 0,1Ω hingga 0,5Ω, toleransi 1% — menghasilkan tegangan sebanding dengan arus
• Penguat diferensial: Penguatan 10 hingga 20 — memperkuat tegangan shunt ke tingkat yang dapat diukur
• Input ADC: minimum 10-bit — memasukkan data terkini untuk mengontrol MCU

Shunt 100mΩ menghasilkan 50mV pada 500mA dan 150mV pada 1,5A. Dengan penguat penguatan 5x, ini menjadi 250mV hingga 750mV, cocok untuk input ADC 3.3V.

8. Isolasi dan Perlindungan Mekanis

Papan PCBA servo internal harus dilindungi secara fisik:

• Pita isolasi: Tempatkan pita listrik di antara PCBA dan kotak servo logam. Hal ini mencegah korsleting dari sambungan solder atau kabel komponen yang menyentuh casing.
• Lapisan konformal: Untuk aplikasi luar ruangan atau dengan kelembapan tinggi, tambahkan lapisan konformal akrilik untuk mencegah korosi.

Pembuatan Sinyal Kontrol (Pertimbangan Kode MCU)

Pembuatan PWM yang tepat sangat penting untuk pengoperasian bebas jitter. Berikut adalah parameter utamanya:

Konfigurasi PWM

Contoh Kode MCU Pseudocode

// Hitung siklus kerja untuk pulsa 1500µs
    // Asumsikan periode PWM = 20ms, clock = prescaler 1MHz

    pulse_width_us = 1500
    period_counts = 20000 // 20 md dalam mikrodetik
    jumlah_tugas = lebar_pulsa_us
    set_pwm_duty(tugas_hitungan)

Saat pengujian, gunakan osiloskop untuk memverifikasi sinyal PWM. Tepi pulsa yang jatuh memicu servo untuk membaca posisi.

Mode dan Perbaikan Kegagalan Umum

Catatan penting tentang peralihan daya:Jangan pernah mengganti saluran ground servo untuk mematikannya. Ketika ground dibuka, servo masih dapat menerima daya melalui jalur sinyal PWM atau jalur lain, sehingga menghasilkan operasi tegangan rendah 3,2V dan perilaku tidak menentu. Selalu ganti jalur VCC menggunakan MOSFET atau relai saluran-P.

FAQ RC Servo PCBA

Di bawah ini adalah tiga pertanyaan teknis yang sering kami terima dari insinyur robotika dan perancang sistem RC.

Q1: Mengapa servo saya bergerak secara acak ketika saya mengontrolnya dari PCBA khusus saya dengan ESP32 atau Arduino?

A:Anda hampir pasti mempunyai masalah kebisingan listrik. Berikut adalah urutan diagnostik yang kami rekomendasikan di Unixplore Electronics:

Langkah 1— Periksa catu daya dengan osiloskop: Ukur saluran 5V langsung pada konektor servo saat servo bergerak. Jika Anda melihat riak lebih dari 200mV (puncak ke puncak), pemisahan Anda tidak cukup.

Langkah 2— Tambahkan kapasitansi massal: Tempatkan kapasitor elektrolitik 1000µF hingga 4700µF di terminal input daya. Motor servo menarik arus masuk yang tinggi (3–10× arus berjalan) ketika mulai bergerak. Tanpa kapasitansi massal, tegangan turun di bawah 4V, menyebabkan IC kontrol diatur ulang atau berperilaku tidak menentu.

Langkah 3— Pisahkan daya MCU dari daya servo: Desain terburuk menjalankan MCU dan servo dari pengatur tegangan yang sama. Gunakan dua regulator terpisah:

• Satu LDO 5V/500mA untuk MCU dan logika.
• Pasokan 5V/3A terpisah (atau sambungan baterai langsung) untuk servo.

Langkah 4— Tambahkan decoupling pada setiap konektor servo: Tempatkan kapasitor elektrolitik 100µF dan keramik 100nF tepat di seberang pin VCC dan GND pada setiap konektor servo. Kapasitor keramik menyaring kebisingan frekuensi tinggi dari sikat motor; elektrolitik menangani lonjakan arus frekuensi rendah.

Langkah 5— Periksa kualitas sinyal PWM Anda: Gunakan osiloskop untuk melihat pin PWM. Jika Anda melihat dering (overshoot) pada tepi naik atau turun, tambahkan resistor seri 100Ω pada pin MCU. Ini meredam sinyal dan mencegah pemicuan yang salah.

Intinya:90% masalah servo jitter berhubungan dengan daya, bukan terkait kode. Perbaiki distribusi listrik terlebih dahulu.

Q2: Bagaimana cara mendesain PCBA yang mengontrol banyak servo (8 hingga 16 saluran) tanpa brownout?

A:Hal ini memerlukan penganggaran daya dan perencanaan tata letak yang cermat. Berikut adalah pendekatan teknik untuk PCBA pengontrol servo 16 saluran.

Langkah 1— Hitung total kebutuhan daya:

• Setiap servo standar menarik 200mA hingga 500mA selama pengoperasian normal.
• Arus puncak terhenti bisa mencapai 1,5A hingga 3A per servo.
• Untuk 16 servo: 16 × 1,5A = 24A penarikan potensial puncak.

Langkah 2— Rancang distribusi daya:

• Input daya utama: Gunakan suplai 5V hingga 6V dengan nilai minimum 30A.
• Konektor masukan: XT60 atau terminal sekrup (bukan header 2-pin kecil).
• Jejak daya utama: lebar 8 mm hingga 10 mm dengan tembaga 2 ons, atau gunakan bidang daya khusus pada lapisan 2.
• Bus bar: Untuk arus di atas 15A, tambahkan bus bar tembaga atau gunakan kabel eksternal.

Langkah 3— Menerapkan distribusi listrik bertahap:

• Rutekan jejak daya tebal (5mm+) ke titik distribusi pusat.
• Sejak saat itu, jalankan penelusuran 1,5 mm individual ke setiap konektor servo.
• Tambahkan kapasitor 470µF di setiap konektor servo (kapasitansi terdistribusi, bukan hanya satu tutup besar pada input).

Langkah 4— Gunakan isolasi opto untuk jalur sinyal (lanjutan):

• Untuk lingkungan industri atau kebisingan tinggi, isolasi sinyal PWM menggunakan optocoupler (mis., 4N35 atau PC817).
• Hal ini mencegah kebisingan motor digabungkan kembali ke MCU dan menyebabkan reset.
• Desain terisolasi memerlukan domain daya terpisah (sisi MCU dan sisi servo).

Langkah 5— Tambahkan batasan saat ini atau soft-start:

• Gunakan MOSFET dengan sirkuit soft-start untuk meningkatkan daya servo lebih dari 10 ms hingga 50 ms.
• Hal ini mencegah lonjakan awal dari ke-16 servo sehingga pasokan tidak berkurang.
• Alternatifnya, nyalakan servo secara berurutan (keterlambatan masing-masing 5 ms).

Langkah 6— Rekomendasi tumpukan lapisan PCB untuk 16+ saluran:

• Lapisan 1: Sinyal (PWM, umpan balik)
• Lapisan 2: Bidang tanah (tuang padat)
• Lapisan 3: Bidang daya (5V atau Vservo)
• Lapisan 4: Sinyal atau ground sekunder

Tumpukan ini meminimalkan area loop dan mengurangi EMI antar saluran.

Q3: Dapatkah saya menggunakan desain PCBA yang sama untuk merek servo yang berbeda (Futaba, Hitec, Spektrum, generik)?

A:Ya, dengan tiga pertimbangan kompatibilitas yang penting.

Pertimbangan 1— Standar sinyal PWM konsisten: Semua servo RC menggunakan standar PWM 50Hz yang sama dengan pulsa 1ms hingga 2ms. Logika pembuatan PWM PCBA Anda berfungsi secara universal.

Pertimbangan 2— Kebutuhan daya sangat bervariasi:

PCBA Anda harus dirancang untuk servo arus tertinggi yang ingin Anda gunakan. Desain untuk puncak 2A terus menerus dan 5A per saluran untuk mencakup sebagian besar servo standar dan torsi tinggi.

Pertimbangan 3— Kompatibilitas konektor:

• Kebanyakan servo menggunakan header betina 3-pin standar dengan jarak 2,54 mm (0,1 inci).
• Lokasi pin sinyal bervariasi menurut merek:
  • Futaba: Sinyal adalah pin paling dalam (pin 2)
  • Hitec dan Spektrum: Sinyal adalah pin 1 atau pin 3 tergantung model
• Rancang PCBA Anda dengan pinout berlabel jelas (S, +, –). Gunakan header jantan 3-pin (seperti kabel ekstensi servo standar) sehingga servo apa pun dapat dihubungkan secara langsung.

Pertimbangan 4— PCBA servo internal (di dalam servo) tidak dapat dipertukarkan: Jika Anda merancang PCBA internal yang masuk ke dalam rumah servo (menggantikan papan kontrol asli), ini khusus untuk merek. Servo yang berbeda memiliki perbedaan:

• Nilai resistansi potensiometer (5kΩ vs 10kΩ)
• Ukuran motor dan peringkat saat ini
• Lokasi lubang pemasangan mekanis
• Dimensi kasus

Untuk desain PCBA internal, rekayasa ulang yang asli atau dapatkan spesifikasi terperinci untuk model servo yang tepat. Untuk desain PCBA driver eksternal (papan yang terhubung ke konektor servo standar), kompatibilitas sangat baik di semua merek RC utama.

Menguji PCBA Servo RC Anda

Sebelum menyetujui desain untuk produksi, jalankan lima pengujian berikut:

Ringkasan: Merancang PCBA RC Servo yang Andal

PCBA servo RC yang kuat ditentukan oleh lima keputusan teknis:

1. Kapasitansi curah yang memadai(1000µF hingga 4700µF) pada input daya utama.
2. Pisahkan domain kekuatanuntuk MCU (yang diatur LDO) dan servo (baterai langsung atau pengatur arus tinggi).
3. Landasan bintangdengan daya terpisah dan pengembalian sinyal ground.
4. Memisahkan kapasitordi setiap konektor servo (elektrolitik 100µF + keramik 100nF).
5. Pengkondisian sinyal PWM yang tepatdengan resistor seri dan rangkaian pendek.

Untuk desain multi-servo (8+ saluran), gunakan PCB 4 lapis dengan daya khusus dan ground plane. Untuk desain PCBA servo internal, tambahkan peredam kebisingan motor (100nF di seluruh terminal motor) dan pita isolasi untuk mencegah korsleting casing. Praktik-praktik ini secara konsisten menghasilkan pengoperasian bebas jitter dan keandalan jangka panjang baik dalam aplikasi RC maupun robotika.
