PCBA Mobil Rc

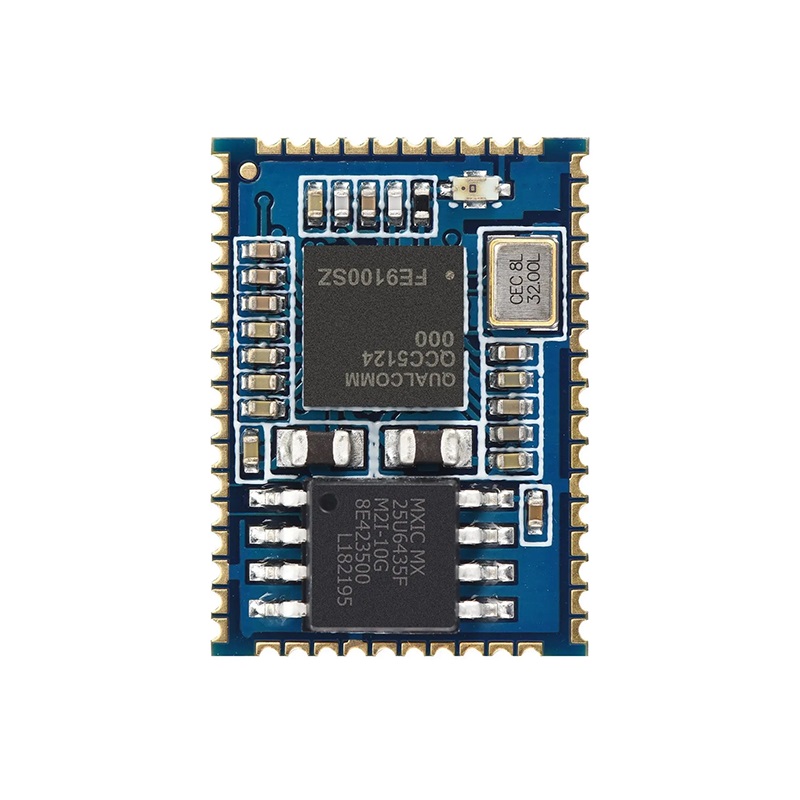

Diferensiator Inti untuk PCBA Mobil RC

Tidak semua desain PCBA mobil RC memiliki kinerja yang sama. Enam faktor menciptakan perbedaan nyata.

Tahap Penggerak Motor -- Dimana Kebanyakan Desain Gagal

Pembuat perbedaan: PCBA mobil RC tingkat hobi menggunakan driver MOSFET sisi tinggi dan sisi rendah yang terpisah dengan waktu mati yang dapat diprogram. Papan mainan menggunakan IC setengah jembatan terintegrasi yang menjadi terlalu panas dalam 2 menit penggunaan off-road.

Sensitivitas dan Selektivitas Penerima Radio

Pembuat perbedaan: PCBA mobil RC berkualitas mencakup LNA terpisah (penguat kebisingan rendah) sebelum IC penerima. Hal ini menambah penguatan sebesar 15 dB tanpa menurunkan angka kebisingan, sehingga memungkinkan kontrol pada jarak 300+ meter.

Perbedaan Manajemen Daya Yang Penting

Stabilitas tegangan di bawah beban motor menentukan apakah PCBA mobil RC direset selama akselerasi keras.

Input dan Regulasi Baterai

Perbedaan kritis: MCU pada PCBA mobil RC harus tetap hidup selama motor mati yang menurunkan tegangan baterai dari 8.4V ke 5.0V selama 10 milidetik. Gunakan buck-boost atau bank kapasitor besar (ESC rendah 1000 µF) pada rel 5V.

Performa BEC (Sirkuit Eliminator Baterai).

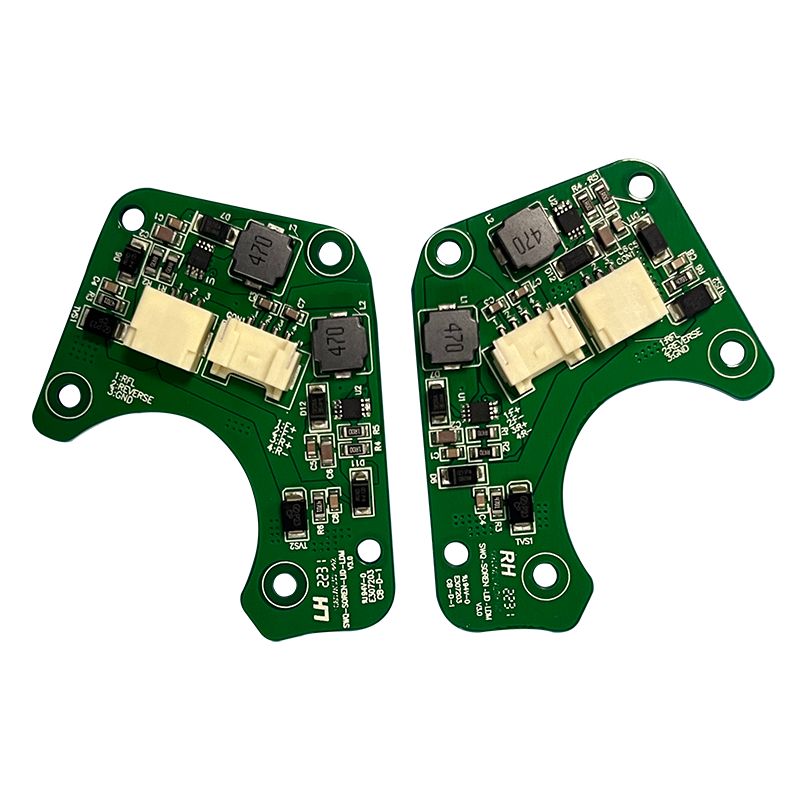

Perbedaan Tata Letak dan Pelindung

PCBA mobil RC beroperasi di dalam sasis plastik dengan motor, kabel, dan roda gigi berputar. Kebisingan ada dimana-mana.

Teknik Isolasi Kebisingan

Pembuat perbedaan: PCBA mobil RC berkualitas menempatkan bagian RF di pulau ground terpisah yang terhubung ke ground utama pada satu titik di dekat terminal negatif baterai.

Penempatan Kristal dan Osilator

- Jaga jarak kristal 27 MHz (atau TCXO untuk 2,4 GHz) minimal 15 mm dari kabel motor

- Tidak ada jejak digital yang berjalan di bawah kristal

- Cincin pelindung tanah di sekitar osilator (melalui jahitan setiap 2 mm)

- Beban kapasitor disesuaikan dengan spesifikasi kristal (±5 pF)

Perbedaan Firmware dan Loop Kontrol

Perangkat keras saja tidak membuat perbedaan. Algoritme kontrol membedakan mobil responsif dari mobil lamban.

Kurva Throttle dan Kemudi

Pelaksanaan: MCU PCBA mobil RC harus menjalankan loop PID pada minimum 1 kHz. Loop 100 Hz menghasilkan lag yang nyata. Gunakan Cortex-M4 atau serupa dengan perangkat keras yang terakumulasi.

Failsafe dan Telemetri

- Kehilangan sinyal tidak aman-- Setel throttle ke nol setelah 0,5 detik tidak ada paket

- Baterai lemah tidak aman-- Kurangi throttle hingga 50% pada 6,0V, potong pada 5,5V

- Telemetri opsional-- Tegangan baterai, suhu motor, RSSI dikirim kembali ke pemancar

PCBA mobil RC berkualitas mengimplementasikan failsafe di perangkat keras (pembanding terpisah) tidak hanya di perangkat lunak. Jika MCU terkunci, perangkat keras akan menarik throttle ke nol.

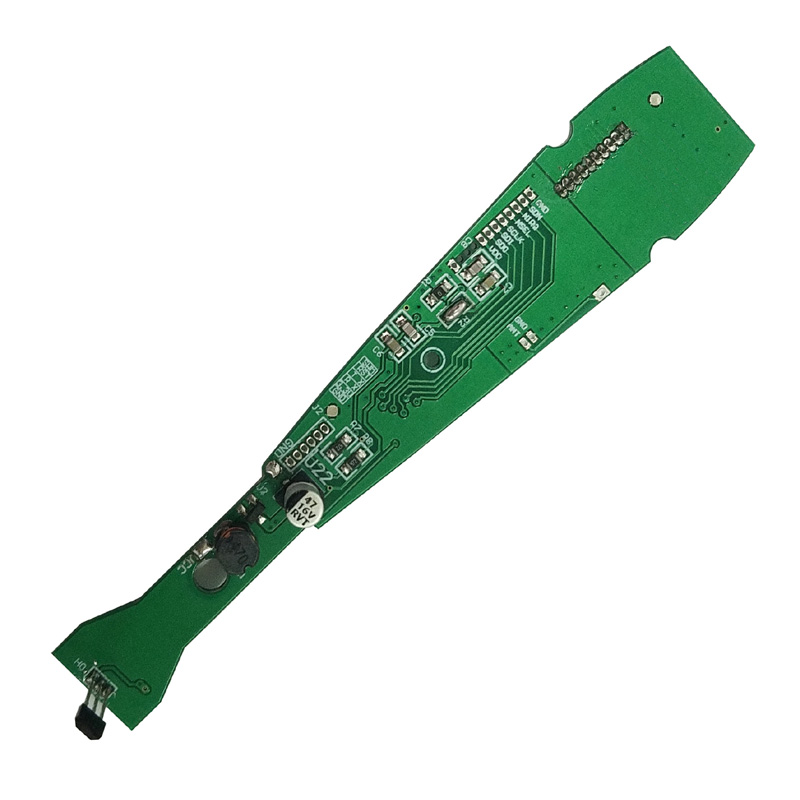

Toleransi dan Pengujian Produksi

Produksi massal menunjukkan perbedaan. Toleransi yang ketat menciptakan kinerja yang konsisten.

Spesifikasi Produksi Penting

Protokol Pengujian Fungsional

Setiap PCBA mobil RC harus melewati:

1. Tes motorik tanpa beban-- Arus < 1A, tidak terdengar rengekan

2. Tes kios-- 30A selama 2 detik, tidak ada pematian termal

3. Tes jangkauan-- 100 meter di lapangan terbuka dengan antena turun

4. Tes interferensi- Operasikan 10 papan secara bersamaan, tidak ada saluran yang bentrok

FAQ - Pertanyaan Umum Tentang Perbedaan PCBA Mobil RC

Q1: Mengapa beberapa desain PCBA mobil RC kehilangan pasangan setelah kecelakaan, sementara yang lain tidak?

A:Perbedaannya adalah tekanan mekanis pada osilator kristal. Tabrakan yang menghentikan mobil secara tiba-tiba menimbulkan denyut perlambatan 200--500 G. Guncangan ini menggeser frekuensi resonansi kristal kuarsa dalam dua cara:

Pergeseran frekuensi dari tekanan mekanis-- Kristal kosong untuk sementara berubah bentuk akibat gaya G, mengubah frekuensi resonansi paralelnya hingga 150 ppm. Jika PLL penerima tidak dapat melacak pergeseran ini (sebagian besar desain berbiaya rendah memiliki jangkauan penangkapan 50 ppm), PCBA mobil RC kehilangan kunci dan tidak pernah memperoleh kembali karena kristal yang berubah bentuk sekarang memiliki offset permanen.

Fraktur mikro sambungan solder-- Kristal HC-49S kecil (umum pada mainan RC) memiliki wadah logam berat. Di bawah 500 G, inersia case menekankan sambungan solder. Retakan mikro yang lolos inspeksi visual menciptakan kontak terputus-putus. PCBA mobil RC menyala (kristal bekerja pada getaran rendah) tetapi gagal segera setelah motor bergetar.

Solusi dalam PCBA mobil RC berkualitas:

- Gunakan osilator MEMS (SiTime atau sejenisnya) sebagai pengganti kuarsa. Perangkat MEMS mampu bertahan hingga 50.000 G dan mengonsumsi lebih sedikit daya.

- Jika kuarsa wajib digunakan, gunakan kemasan keramik 3,2×2,5 mm (bukan HC-49S) dengan penyolderan empat titik.

- Tambahkan epoksi underfill di bawah osilator (manik 0,5 mm di kedua sisi menyerap guncangan).

PCBA mobil RC yang dirancang dengan baik dapat bertahan jika dijatuhkan berulang kali sebanyak 1 meter ke beton tanpa kehilangan ikatannya. Uji dengan menjatuhkan mobil rakitan sebanyak 20 kali dari jarak 1 meter, lalu verifikasi jaraknya. Desain murah gagal pada drop 3 atau 4.

Q2: Bagaimana konfigurasi penggerak gerbang MOSFET mempengaruhi kinerja PCBA mobil RC pada throttle parsial?

A:Throttle parsial (siklus kerja 10--40%) adalah tempat sebagian besar desain PCBA mobil RC mengungkapkan kelemahannya. Parameter penggerak dua gerbang mendominasi:

Gerbang muatan dan dataran tinggi Miller-- Ketika MOSFET beralih pada throttle parsial, ia menghabiskan lebih banyak waktu di wilayah linier (dataran tinggi Miller) di mana Rds(on) belum tercapai. MOSFET dengan total muatan gerbang yang tinggi (Qg > 50 nC) memerlukan waktu 200--300 ns untuk menyala sepenuhnya. Pada throttle 10% (20 kHz PWM, 5 µs tepat waktu), MOSFET hanya ditingkatkan sepenuhnya selama 4,7 µs. Sisa 300 ns di wilayah linier menghilangkan panas sebagai (I × V). Pada 20A, ini adalah 20A × 6V = 120W selama 300 ns per siklus -- cukup untuk menaikkan suhu sambungan 40°C di atas suhu sekitar dalam 30 detik.

Nilai resistor gerbang-Desain PCBA mobil RC mainan menggunakan resistor gerbang 100Ω tunggal untuk kesederhanaan. Ini menciptakan waktu naik 500 ns. Desain berkualitas menggunakan resistor turn-on dan turn-off yang terpisah: turn-on 10Ω (cepat) dan turn-off 100Ω (lebih lambat untuk mengurangi dering). Hal ini menghasilkan waktu naik 100 ns, yang secara dramatis mengurangi kerugian wilayah linier.

Perbedaan pengukuran-- Uji dengan menjalankan PCBA mobil RC dengan throttle 25% pada dinamometer selama 10 menit. Desain yang buruk akan menunjukkan suhu motor 90°C dan casing MOSFET 110°C. Desain berkualitas (MOSFET Qg rendah, resistor gerbang terpisah) menjalankan motor pada 60°C, MOSFET pada 70°C. Papan pendingin bertahan 5× lebih lama.

Q3: Apa perbedaan desain antena antara PCBA mobil RC 100 meter dan versi 300 meter?

A:Tiga elemen desain antena menciptakan perbedaan 200 meter saat menggunakan daya pemancar 2,4 GHz yang sama (batas legal 100 mW):

Jenis dan efisiensi antena-- Antena jejak PCB (F terbalik) pada papan FR-4 standar 1,6 mm mencapai efisiensi 40--50% (penguatan -3 hingga -4 dBi). PCBA mobil RC yang sama dengan monopole gelombang 1/4 eksternal (kabel 31 mm) mencapai efisiensi 70--80% (-1,5 dBi). Antena chip keramik (misalnya, Johanson 2450AT18) dengan jaringan pencocokan yang disetel mencapai efisiensi 60--65%. Untuk jangkauan 300 meter, gunakan antena monopole yang ditempatkan secara vertikal (tidak melingkar di dalam sasis).

Ukuran bidang tanah-- Bidang dasar antena (counterpoise) harus memiliki panjang minimal λ/4 (31 mm). Desain PCBA mobil RC berkualitas menyediakan area tanah kokoh 35×40 mm di bawah bagian RF. Papan mainan menempatkan antena di dekat baterai atau motor, mengurangi bidang tanah efektif menjadi 15 mm. Tindakan ini akan menurunkan antena ke 2,45 GHz -- resonansi sebenarnya bergeser ke 2,6 GHz, sehingga kehilangan sensitivitas sebesar 10 dB.

Impedansi saluran umpan-- Antena monopole memerlukan saluran transmisi 50Ω dari IC RF ke titik umpan antena. Ini berarti jejak selebar 1,5 mm pada FR-4 1,6 mm (mikrostrip) dengan bidang tanah kontinu di bawahnya. PCBA mobil RC berkualitas menggunakan jejak 50Ω dengan ground vias di kedua sisi. Papan mainan mengarahkan antena melalui jejak 0,3 mm (120Ω) sepanjang 10 mm dengan slot di bidang tanah -- menciptakan ketidaksesuaian impedansi yang mencerminkan 40% daya yang ditransmisikan.

Verifikasi-- Tanyakan kepada pemasok PCBA Anda untuk diagram Smith yang menunjukkan impedansi antena pada 2,45 GHz. Desain yang bagus menunjukkan 50Ω ± 5Ω. Desain yang buruk menunjukkan 30Ω atau 80Ω. Pengukuran tunggal tersebut memprediksi perbedaan jangkauan dengan lebih akurat dibandingkan simulasi apa pun.

Tabel Perbandingan - PCBA Mobil RC Mainan vs Hobi

PCBA mobil RC yang unggul bukan tentang komponen yang mahal. Ini tentang penggerak gerbang yang benar, desain antena yang tepat, perangkat keras yang aman dari kegagalan, dan toleransi produksi yang ketat. Fokus pada kerugian peralihan MOSFET dan ukuran bidang tanah RF -- kedua area ini menghasilkan perbedaan paling mencolok dalam berkendara di dunia nyata.
