Jawaban Singkat: Tergantung Aplikasi Anda

Dengan pengalaman 20 tahun di bidang elektronika daya dan analisis kegagalan pada penggerak industri, pengontrol EV, dan sistem servo, saya telah mendokumentasikan bagaimana keputusan penyolderan menentukan atau menghancurkan keandalan kontrol motor. Panduan ini menyediakan data teknik, tabel perbandingan, dan rekomendasi yang telah teruji di lapangan.

Penyolderan bebas timah wajib dilakukan untuk sebagian besar produk kontrol motor komersial yang dikirim ke pasar yang diatur (UE, Tiongkok, Korea). Namun, ada pengecualian untuk aplikasi di bawah kap otomotif, ruang angkasa, dan penggerak industri tertentu yang keandalannya mengesampingkan persyaratan peraturan.

Perbedaan Teknis: Solder Bertimbal vs. Bebas Timah

Memahami sifat material menjelaskan mengapa keputusan ini penting untuk PCBA kontrol motor.

Komposisi Paduan & Titik Leleh

Perbandingan Keandalan Mekanik

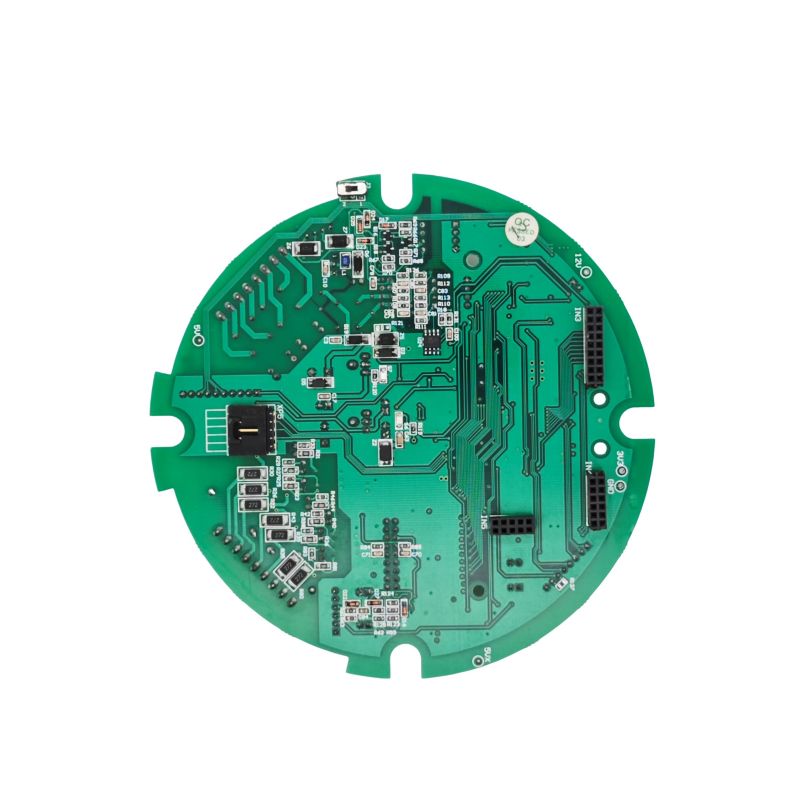

Mengapa PCBA Kontrol Motor Menghadapi Tantangan Penyolderan yang Unik

Rakitan kontrol motor mengalami tekanan yang tidak pernah dialami sebagian besar PCB. Ketiga faktor ini membuat pilihan penyolderan menjadi penting.

1. Lingkungan Getaran Tinggi

Pengontrol motor yang dipasang langsung pada pompa, kompresor, atau EV mengalami eksitasi mekanis terus menerus. Satu studi yang terdokumentasi membandingkan PCBA identik dengan solder bertimbal vs. bebas timah:

- Majelis bertimbal:Kegagalan pertama setelah 40 jam getaran acak 6g (patah tulang kaki komponen)

- Perakitan bebas timah:Mode kegagalan yang sama hanya setelah 4 jam getaran yang sama

Penyebabnya? Solder bebas timah telah mengurangi keuletan. Ketika sendi tidak dapat lentur, tekanan getaran terkonsentrasi pada komponen sadapan, menyebabkan patah dini.

2. Bersepeda Termal Ekstrim

Penggerak motor menghasilkan panas. Lalu motor berhenti. Kemudian mereka mulai lagi. Siklus penggerak industri pada umumnya berkisar dari -40°C hingga +125°C ribuan kali.

solder bertimbalmengakomodasi ketidaksesuaian CTE (koefisien ekspansi termal) antara komponen dan PCB melalui keuletan.

Solder bebas timahmembentuk senyawa intermetalik (IMC) yang lebih tebal dan lebih rapuh pada antarmuka sambungan. Pertumbuhan IMC yang berlebihan melemahkan antarmuka dan mempercepat inisiasi crack.

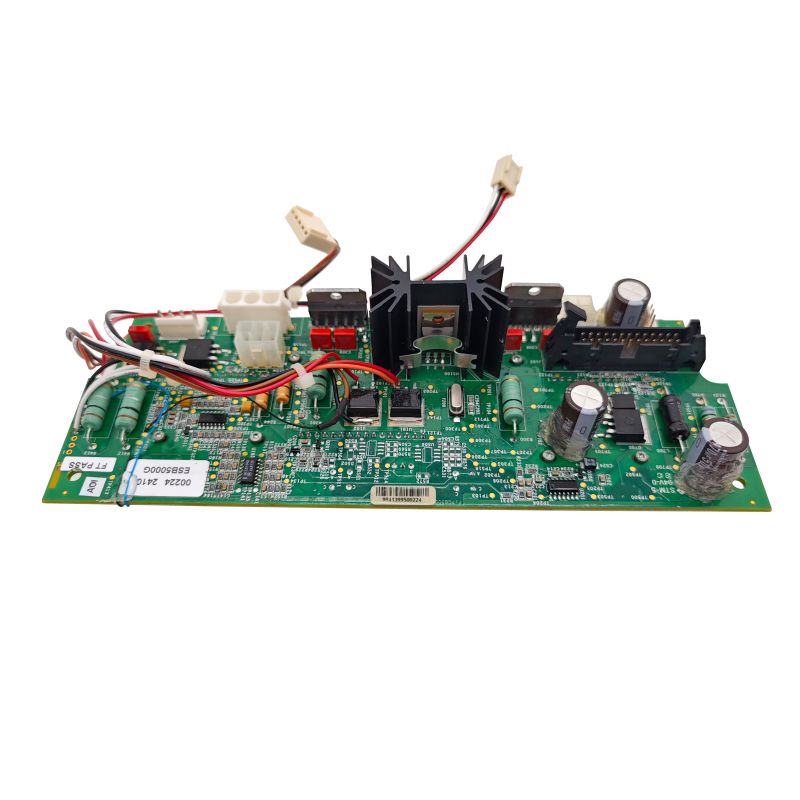

3. Arus Tinggi dan Pemanasan Joule

PCBA kontrol motor membawa arus kontinu dari 5A hingga 200A+. Setiap sambungan solder mengalami pemanasan sendiri akibat kerugian I²R.

Perbedaan utamanya bukanlah resistensi, melainkan cara sambungan menangani tekanan siklus termal seiring berjalannya waktu.

Kapan Anda HARUS Menggunakan Solder Bebas Timah

Persyaratan peraturan memberikan sedikit ruang untuk pilihan dalam skenario ini.

Pasar yang Sesuai RoHS

UE, Tiongkok, Korea Selatan, dan banyak yurisdiksi lainnya membatasi timbal dalam elektronik hingga 0,1% berat bahan homogen. Produk yang dijual di pasar ini harus menggunakan solder bebas timah kecuali ada pengecualian khusus.

Kontrol Motor Konsumen dan Komersial

Peralatan rumah tangga (mesin cuci, kipas HVAC, kompresor kulkas)

Perkakas listrik dengan penggerak motor

Pengontrol HVAC komersial

Robotika untuk penggunaan non-industri

Manufaktur yang Menghadapi Ekspor

Jika Anda memproduksi PCBA kontrol motor untuk distribusi global, mempertahankan jalur produksi terpisah yang mengandung timbal dan bebas timbal akan menciptakan kompleksitas inventaris dan risiko kualitas. Pemrosesan terpadu bebas timbal adalah pilihan praktis.

Kapan Anda Dapat Membenarkan Solder Bertimbal (Pengecualian)

Aplikasi tertentu memenuhi syarat untuk pengecualian RoHS atau sepenuhnya berada di luar cakupan peraturan.

Elektronik Under-Hood Otomotif

Pengecualian 7(c)-I(berlaku setidaknya hingga tahun 2026) mengizinkan timbal dalam perangkat elektronik otomotif dengan keandalan tinggi, sedangkan alternatif bebas timbal tidak memiliki keandalan yang terbukti.

Data nyata dari pemasok Tier-1 menunjukkan:

• Sambungan bebas timah di unit kontrol mesin menunjukkan permulaan retakan lebih awal pada siklus termal
• Pembentukan kumis timah pada lapisan timah murni menimbulkan risiko arus pendek pada ECU yang tersegel
• Banyak OEM otomotif terus menentukan solder bertimbal untuk modul yang penting bagi keselamatan

Dirgantara dan Militer

Pengecualian penuh. Solder bebas timah tidak diperlukan untuk aplikasi penerbangan, pertahanan, atau luar angkasa. Sektor-sektor ini terus menggunakan Sn63/Pb37 berdasarkan data keandalan selama beberapa dekade.

Penggerak Motor Industri (Persyaratan Hidup 10+ Tahun)

Ketika pengontrol motor harus beroperasi selama 15+ tahun di pabrik tanpa AC (suhu -20°C hingga +70°C), solder bertimbal tetap menjadi pilihan konservatif. Data kelelahan termal jangka panjang untuk bebas timbal dalam kondisi ini masih terus dikembangkan.

Peralatan Medis (Tidak Dapat Diimplan)

Ada pengecualian untuk banyak perangkat elektronik medis yang keandalannya berdampak langsung pada keselamatan pasien.

Perbaikan dan Penggantian Suku Cadang

Penggantian PCBA untuk peralatan solder bertimbal yang ada harus menggunakan solder bertimbal untuk menjaga kompatibilitas metalurgi dengan sambungan dan komponen yang ada.

Pertimbangan Komponen Penting untuk PCBA Kontrol Motor

Tidak semua bagian tahan terhadap suhu penyolderan bebas timbal. Kelima kategori ini memerlukan perhatian khusus.

1. Komponen Peka Suhu

Reflow bebas timbal mencapai puncaknya pada suhu 245°C hingga 260°C—jauh lebih tinggi dibandingkan timbal pada suhu 220°C hingga 230°C.

2. Komponen dengan Lapisan Timah Murni

Lapisan akhir timah murni (umumnya terdapat pada komponen bebas timbal) dapat menumbuhkan kumis konduktif seiring berjalannya waktu—risiko penting bagi kontrol motor dengan jarak komponen yang sempit.

Strategi mitigasi:

- Tentukan lapisan akhir NiPdAu atau timah-bismut matte, bukan timah murni

- Oleskan lapisan konformal pada semua sambungan solder

- Hindari timah murni pada komponen di area dengan kepadatan tinggi

3. Inventarisasi Komponen Bertimbal yang Ada

Menggunakan komponen solder bertimbal (misalnya, kabel berlapis SnPb) dalam proses perakitan bebas timah akan menghasilkanketidakcocokan proses:

Lapisan akhir komponen meleleh pada suhu 183°C, tetapi solder bebas timah memerlukan suhu 245°C+

Lapisan akhir komponen dapat teroksidasi atau larut sebelum sambungan solder terbentuk

Hasilnya: sambungan tidak dapat diandalkan, cacat pada kepala di bantal, dan kegagalan di lapangan

Aturan:Gunakan komponen yang sesuai dengan proses penyolderan yang akan mereka alami.

Praktik Terbaik untuk PCBA Kontrol Motor Bebas Timah

Jika bebas timbal diperlukan, praktik ini akan memaksimalkan keandalan.

Pemilihan Selesai Permukaan PCB

Rekomendasi:ENIG memberikan pembasahan terbaik dan umur simpan terpanjang untuk perakitan bebas timah.

Optimasi Profil Reflow

Profil reflow bebas timbal yang tidak dioptimalkan dengan baik menciptakan sambungan dingin, rongga, dan IMC yang rapuh.

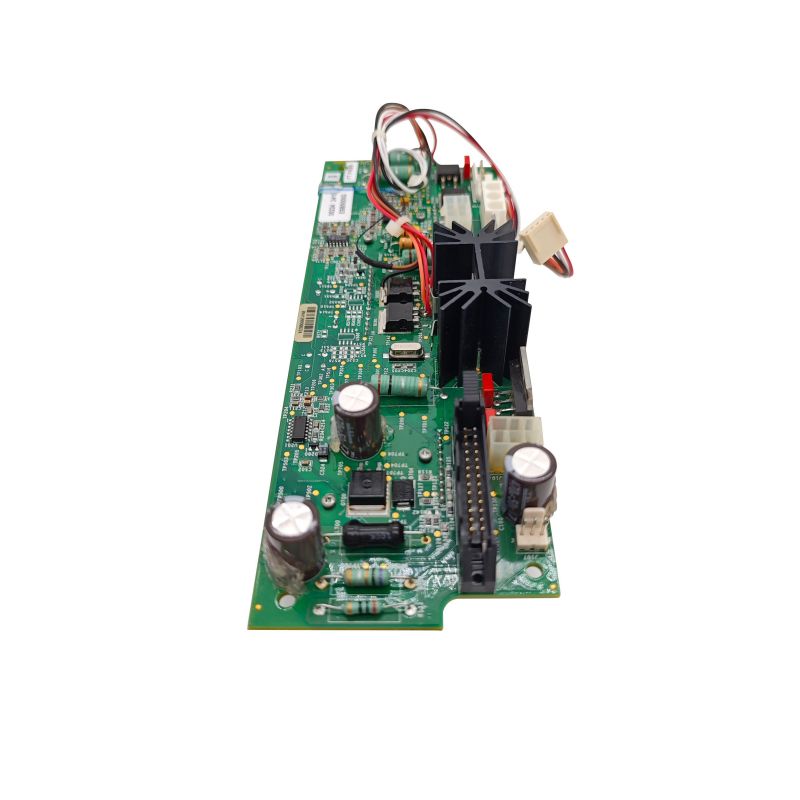

Mitigasi Getaran untuk Sambungan Bebas Timah

Mengingat berkurangnya keuletan getaran bebas timah, lakukan langkah-langkah tambahan berikut:

1. Pot / Enkapsulasi:Isi selungkup di sekitar komponen bermassa tinggi (konektor, transformator, kapasitor besar) dengan senyawa pot silikon atau uretan. Ini memindahkan tekanan getaran dari sambungan solder.

2. Komponen berikat perekat:Gunakan perekat epoksi atau silikon di bawah perangkat pemasangan di permukaan yang besar (induktor, kapasitor aluminium).

3. Kurangi tinggi kebuntuan komponen:Komponen tinggi dengan kabel panjang berfungsi sebagai pengungkit getaran. Tentukan komponen low-profile jika memungkinkan.

FAQ Kontrol Motor PCBA

Di bawah ini adalah tiga pertanyaan teknis dari perancang penggerak motor dan insinyur manufaktur.

Q1: Saya sedang merancang pengontrol motor kendaraan listrik untuk pemasok otomotif Tier-1. Bisakah saya menggunakan solder bebas timah?

A:Ya, tetapi dengan pengujian kualifikasi yang signifikan. Sebagian besar pemasok otomotif Tier-1 saat ini menggunakan solder bebas timah untuk desain baru karena kepatuhan RoHS diwajibkan untuk kendaraan pasar UE. Namun, ada pengecualian untuk perangkat elektronik di bawah kap yang data keandalannya bebas timbal masih belum lengkap.

Rencana kualifikasi Anda harus mencakup:

Saran praktis:Banyak OEM otomotif terus menentukan solder bertimbal untuk ECU di bawah kap menggunakan pengecualian RoHS yang ada. Diskusikan dengan pelanggan Anda sebelum berkomitmen untuk bebas timah. Jika bebas timbal adalah hal yang wajib, tentukan penyelesaian permukaan ENIG dan lapisan konformal untuk semua rakitan.

Q2: Penggerak motor industri saya gagal setelah 18 bulan dengan sambungan solder yang retak pada enam MOSFET daya. Perakitannya menggunakan solder bebas timah SAC305. Apa yang salah?

A:Ini adalah kegagalan kelelahan termal yang klasik. Berikut urutan diagnostiknya:

Langkah 1 - Periksa lokasi retakan:Di bawah mikroskop, lihat antarmuka antara kabel MOSFET dan fillet solder. Jika retakan terjadi di sepanjang lapisan senyawa intermetalik (IMC), IMC menjadi terlalu tebal selama reflow.

Langkah 2 - Tinjau profil reflow Anda:Untuk SAC305, waktu di atas likuidus (TAL) harus maksimal 60 hingga 90 detik. Jika TAL Anda melebihi 120 detik, ketebalan IMC dapat melebihi 10µm (zona rapuh dimulai di atas 5µm).

Langkah 3 - Ukur kenaikan suhu pada bantalan pembuangan MOSFET:Dengan kamera inframerah, ukur suhu pad pada beban penuh. Jika melebihi 110°C, delta siklus termal (ΔT) terlalu besar.

Langkah 4 - Periksa pemasangan satu titik:MOSFET daya dengan bantalan termal besar (DPAK, D2PAK, TO-263) yang tidak memiliki saluran termal atau memiliki rongga di bawah bantalan mengalami titik panas. Rontgen sendi—kekosongan lebih dari 25% area bantalan tidak dapat diterima.

Perbaikan yang disarankan (dalam urutan prioritas):

1. Kurangi ΔT:Tambahkan heatsink atau tingkatkan aliran udara untuk menjaga bantalan MOSFET di bawah 90°C pada beban penuh.

2. Tambahkan via termal:Di bawah setiap bantalan MOSFET, tempatkan susunan vias 0,3 mm (terisi dan tertutup) untuk menarik panas ke bidang dasar PCB.

3. Gunakan paduan perak rendah:Pertimbangkan SAC105 (1% Ag) daripada SAC305. Kandungan perak yang lebih rendah meningkatkan keuletan dan ketahanan terhadap kelelahan termal dengan mengorbankan titik leleh yang sedikit lebih tinggi.

4. Pot MOSFET:Oleskan senyawa pot konduktif termal di atas MOSFET. Ini mengurangi tekanan siklus termal dan memindahkan panas.

Q3: Saya perlu memperbaiki PCBA kontrol motor yang awalnya menggunakan solder bertimbal. Bisakah saya menggunakan solder bebas timah untuk perbaikannya?

A:Secara teknis ya, tapi tidak disarankan. Inilah alasannya:

Masalah 1 - Metalurgi campuran:Solder bebas timbal (SAC305) tidak tercampur dengan baik dengan sisa solder bertimbal (Sn63/Pb37). Paduan yang dihasilkan memiliki titik leleh yang tidak dapat diprediksi (biasanya 190°C hingga 210°C) dan membentuk sambungan yang lemah dan berbutir yang mudah retak.

Masalah 2 - Konflik suhu:Untuk mengalirkan solder bebas timah dengan benar, Anda memerlukan ujung besi solder 370°C hingga 400°C. Suhu ini dapat:

Delaminasi bantalan PCB dari substrat FR4

Merusak komponen yang berdekatan (terutama kapasitor elektrolitik)

Lelehkan konektor plastik di dekatnya

Protokol perbaikan yang disarankan:

Jika Anda harus menggunakan papan bebas timah pada papan bertimbal:Hapus 100% solder yang ada dari area perbaikan menggunakan stasiun pematrian vakum. Periksa dengan pembesaran—sisa solder bertimbal akan mencemari sambungan baru. Kemudian dilanjutkan dengan penyolderan bebas timah pada suhu 370°C dengan fluks aktif.

Matriks Keputusan: Bertimbal vs. Bebas Timah untuk PCBA Kontrol Motor

Gunakan tabel ini untuk memandu pilihan penyolderan Anda.

Penyolderan bebas timah diwajibkan secara hukum untuk sebagian besar PCBA kontrol motor yang dikirim ke pasar yang diatur. Namun, sifat material dari paduan bebas timbal—kerapuhan yang lebih tinggi, pembentukan IMC yang lebih tebal, risiko penggerek timah—menimbulkan masalah keandalan yang nyata dalam aplikasi siklus termal dan getaran tinggi.

Untuk aplikasi wajib bebas timah:

Gunakan pelapis permukaan ENIG untuk pembasahan terbaik

Kontrol profil reflow dengan hati-hati (TAL 60-90 detik, puncak 245-260°C)

Tambahkan pot atau perekat untuk komponen bermassa tinggi

Oleskan lapisan konformal untuk mengurangi kumis timah

Untuk aplikasi yang memenuhi syarat pengecualian (under-hood otomotif, industri 10+ tahun, ruang angkasa, medis):

- Solder bertimbal (Sn63/Pb37) tetap menjadi standar emas keandalan

- Kombinasi keuletan, ketahanan getaran, dan data lapangan selama puluhan tahun sulit digantikan

Untuk perbaikan:Cocokkan dengan paduan solder asli. Metalurgi campuran menciptakan sambungan yang tidak dapat diprediksi dan tidak dapat diandalkan.

Keputusan tersebut pada akhirnya menyeimbangkan kepatuhan terhadap peraturan dan keandalan di lapangan. Untuk produk konsumen dengan perkiraan masa pakai 3-5 tahun, produk bebas timbal sudah matang dan dapat diandalkan. Untuk kontrol motor yang kritis terhadap keselamatan atau tahan lama, lakukan pengecualian dan gunakan solder bertimbal.
