Bagaimana Prosedur Pembuatan Massage Gun PCBA: Panduan Pembuatan 20 Tahun

Pistol pijat produksi PCBA menuntut penanganan arus tinggi, kontrol motor tanpa sikat, dan keselamatan pengguna. Setelah dua dekade memproduksi perangkat elektronik penggerak motor, saya telah melihat desain menjadi terlalu panas, kehilangan kecepatan saat diberi beban, atau menimbulkan bahaya pada baterai. Prosedur langkah demi langkah ini mencakup seluruh alur kerja produksi mulai dari pemilihan komponen hingga pengujian akhir.

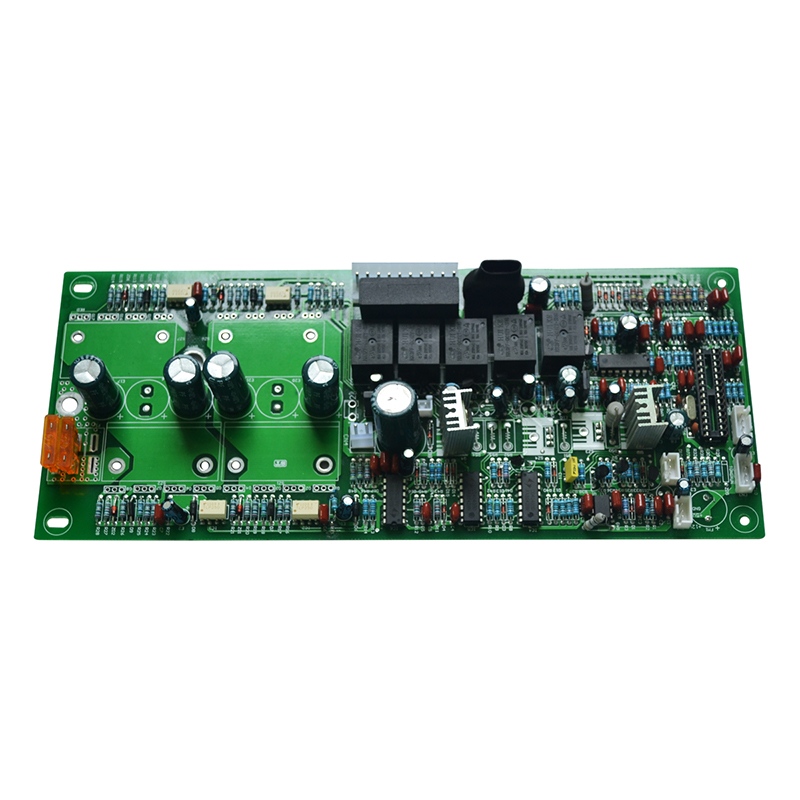

Aliran Produksi Standar untuk Massage Gun PCBA

Setiap pistol pijat PCBA mengikuti urutan 9 langkah. Melewatkan langkah apa pun akan meningkatkan tingkat kegagalan lapangan.

Langkah 1 – Pengadaan Komponen dan Inspeksi Masuk

Tes: Contoh 50 MOSFET dari setiap lot. Ukur Rds(on) pada 25°C dan 80°C. Tolak lot yang melebihi 7 mΩ pada suhu tinggi.

Langkah 2 – Stensil dan Pencetakan Tempel Solder

Penting: Gunakan stensil langkah – tebal 0,12 mm di bawah MOSFET, 0,10 mm di bawah MCU dan sensor. Satu ketebalan saja dapat menyebabkan terbuka atau jembatan.

Langkah 3 – Perakitan dan Reflow SMT

• Urutan penempatan: Sensor hall → pasif → MOSFET → MCU → konektor
• Profil reflow: Puncak 245°C selama 10 detik (bebas timah)
• Suasana nitrogen – Diperlukan untuk paket QFN (MCU, driver gerbang)
• Inspeksi X-ray – Wajib untuk memeriksa kekosongan di bawah bantalan MOSFET (kekosongan < 20%)

Langkah 4 – Penyolderan Selektif untuk Komponen Lubang Melalui

Pistol pijat PCBA sering kali membutuhkan bagian lubang untuk kekuatan mekanis:

Jangan mengalirkan kembali bagian yang berlubang. Badan plastiknya meleleh dalam oven bersuhu 245°C.

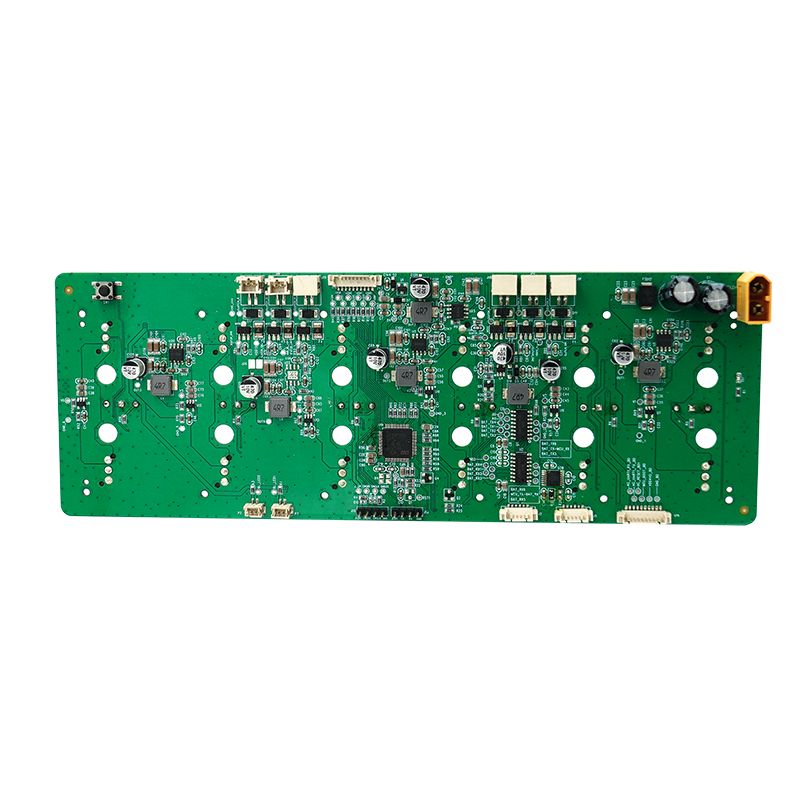

Desain Sirkuit Penggerak Motor untuk PCBA Pistol Pijat

Bagian penggerak motor menentukan penanganan arus terhenti dan waktu pengoperasian baterai.

Penggerak Motor DC Tanpa Sikat Tiga Fase (BLDC).

Desain termal: Setiap MOSFET menghilangkan hingga 2W pada 20A. Gunakan vias termal (9 per MOSFET) yang menghubungkan ke tuang tembaga bawah (minimum 2 oz).

Manajemen Daya untuk Baterai dan Pengisian Daya

Keamanan kritis: Gunakan dua jalur proteksi arus berlebih yang independen – satu di driver gerbang, satu di IC proteksi baterai. Satu kesalahan saja tidak boleh membuat motor berjalan tanpa perintah.

Pemrograman dan Kalibrasi Firmware

Tidak ada pistol pijat PCBA yang meninggalkan produksi tanpa kalibrasi penuh.

Urutan Pemrograman

1. Flash bootloader – melalui SWD atau UART (5 detik)
2. Konstanta kalibrasi – disimpan dalam flash EEPROM atau MCU
3. Tabel pencarian kecepatan – Tugas PWM vs RPM target (12 poin)
4. Ambang deteksi kios – batas arus diatur ke 22A ± 1A

Parameter Kalibrasi Disimpan Per Papan

Mengapa kalibrasi penting: Tanpa kalibrasi Hall per papan, motor menghasilkan suara rengekan pada kecepatan rendah. Pengguna menolak senjata pijat yang terdengar rusak.

Perakitan dan Integrasi Mekanis

PCBA tidak ada gunanya jika tidak pas dengan pegangannya atau menghilangkan panas.

Unit Pendingin dan Antarmuka Termal

Pengujian: Jalankan massage gun PCBA dengan kecepatan 2800 RPM selama 30 menit. Suhu kotak MOSFET harus tetap di bawah 85°C.

Kawat Harness dan Penghilang Ketegangan Konektor

• Kabel baterai – Disolder lalu direkatkan dengan silikon (mencegah kelelahan lentur)
• Kabel fase motor – Konektor JST dengan kait pengunci (minimal 20 siklus)
• Kabel fleksibel tombol – Konektor ZIF, pitch 0,5 mm, direkatkan setelah dimasukkan

Pengujian Produksi dan Kontrol Kualitas

Setiap pistol pijat PCBA harus lulus lima tes ini sebelum perakitan.

Uji Pembakaran dan Getaran

Contoh 5% produksi untuk:

• 6 jam pada 2400 RPM – pantau suhu MOSFET melalui sensor MCU
• Getaran acak – 5 Grms, 30 menit (mensimulasikan alat terjatuh)
• Siklus pengisian-pengosongan – 3 siklus (memverifikasi IC perlindungan)

FAQ – Pertanyaan Umum Tentang Produksi Massage Gun PCBA

Q1: Apa yang menyebabkan pistol pijat PCBA kehilangan tenaga di bawah tekanan tubuh?

J: Penyebab utamanya adalah kekuatan penggerak gerbang yang tidak memadai untuk MOSFET sisi tinggi. Ketika tekanan meningkatkan beban motor, pengontrol BLDC berupaya meningkatkan arus. Jika kapasitor bootstrap (yang memberi daya pada driver gerbang sisi tinggi) terlalu kecil, tegangan gerbang turun di bawah ambang batas MOSFET, meningkatkan Rds(on) dari 4 mΩ menjadi 20 mΩ. Ini menciptakan loop pelarian termal:

Penurunan tegangan → penggerak gerbang lebih rendah → resistansi lebih tinggi → lebih banyak panas → peningkatan resistansi lebih lanjut

Perbaikannya memerlukan tiga perubahan pada PCBA pistol pijat:

1. Nilai kapasitor bootstrap – Gunakan minimum 220 nF (banyak desain menggunakan 47 nF). Hitung berdasarkan muatan gerbang: C_boot = (Q_g × 10) / ΔV. Untuk MOSFET tipikal (Q_g = 30 nC), 220 nF memberikan margin aman.
2. Arus puncak driver gerbang – Pilih driver dengan kemampuan sink/sumber 1,5A (misalnya, DRV8320). Driver yang lemah (0,5A) tidak dapat mengisi ulang tutup bootstrap selama siklus kerja PWM tinggi.
3. Dioda bootstrap – Gunakan dioda ultracepat (trr <50 ns). Standar 1N4148 memiliki pemulihan 4 ns tetapi hanya rating 100 mA – tidak cukup untuk PCBA pistol pijat yang berjalan pada PWM 20 kHz. Beralih ke BAS3007 (1A, 10 ns).

Setelah modifikasi ini, arus terhenti tetap stabil pada 22A bahkan dengan tekanan tubuh sebesar 15 kg.

Q2: Bagaimana cara mencegah pemicu palsu IC perlindungan baterai pada PCBA pistol pijat?

J: Pemicu palsu terjadi ketika suara pergantian motor berpasangan dengan garis sensor arus pada IC perlindungan baterai. Peralihan fasa motor BLDC menghasilkan lonjakan arus sebesar 1 µs hingga 50A – terlalu cepat bagi IC proteksi untuk membedakannya dari korsleting. Tiga perbaikan perangkat keras mengatasi masalah ini:

Filter low-pass pada input indra – Pasang filter RC (keramik 10Ω + 1 µF) langsung pada pin CS+ IC proteksi. Frekuensi sudut = 16 kHz. Ini melewati arus rata-rata (20–30A) tetapi memblokir lonjakan pergantian 200 kHz.

Pisahkan ground resistor indera – Jalankan jejak Kelvin khusus dari terminal negatif resistor shunt ke pin CS- IC proteksi. Jangan berbagi landasan ini dengan arus sumber MOSFET. Bahkan 1 mΩ jejak bersama menghasilkan 50 mV sinyal palsu pada 50A.

Penyesuaian pengatur waktu tunda – Program penundaan arus berlebih IC proteksi hingga 100 µs (dengan asumsi IC Anda mendukungnya). Kebanyakan desain PCBA pistol pijat menggunakan penundaan 10 µs dari desain referensi baterai. Lonjakan pergantian hanya berlangsung 2–3 µs. Penundaan 100 µs mengabaikannya sambil tetap bereaksi terhadap short yang sebenarnya (durasi> 50 µs).

Uji dengan osiloskop: Periksa CS+ saat motor berjalan pada beban maksimum. Paku harus tetap berada di bawah ambang batas trip IC proteksi (biasanya 50 mV untuk shunt 50A). Jika lonjakan melebihi ambang batas, tingkatkan kapasitansi filter menjadi 2,2 µF.

Q3: Apa prosedur yang benar untuk memprogram beberapa papan PCBA pistol pijat dalam produksi?

J: Prosedur pemrograman produksi empat tahap mencegah campur aduk dan mengurangi waktu pemrograman sebesar 75% dibandingkan dengan flashing satu per satu.

Tahap 1 – Pemrograman pra-SMT (opsional untuk proses besar)

Gunakan programmer geng (misalnya, Elnec BeeProg) untuk mem-flash bootloader ke MCU sebelum penempatan. Ini hanya berfungsi untuk MCU dengan flash eksternal (paket QFN dengan pin terbuka). Tolak chip apa pun yang gagal verifikasi – lebih murah daripada pengerjaan ulang papan yang ditempatkan.

Tahap 2 – Pemrograman dalam sistem setelah SMT

Tempatkan perlengkapan pin pogo pemrograman (6 pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Gunakan programmer multi-saluran (8 atau 16 papan secara bersamaan). Waktu target: 45 detik per papan termasuk verifikasi.

Tahap 3 – Stasiun kalibrasi (paling kritis)

Setelah pemrograman, pindahkan papan ke perlengkapan kalibrasi yang berisi motor pistol pijat asli dengan encoder optik. Perlengkapan ini menjalankan setiap pistol pijat PCBA melalui:

• Penjajaran aula (secara otomatis menyesuaikan sudut listrik)
• Linearitas kecepatan (mencatat tabel PWM vs RPM)
• Batas arus (menambah beban hingga trip 22A)

Simpan 12 konstanta kalibrasi ini di sektor flash MCU yang dilindungi. Papan tanpa kalibrasi menghasilkan kecepatan landai yang tidak konsisten.

Tahap 4 – Ketertelusuran

Cetak kode Matriks Data 2D pada setiap PCBA yang berisi:

• Kode tanggal produksi (YYWW)
• Pemeriksaan kalibrasi
• Nomor lot MOSFET (dari inspeksi masuk)

Pindai kode ini selama perakitan akhir. Jika terjadi kegagalan lapangan, Anda dapat melacak ke batch komponen tertentu dan hanya mengerjakan ulang unit yang terpengaruh.

Target Hasil Produksi untuk Massage Gun PCBA

PCBA pistol pijat yang diproduksi dengan benar menghasilkan 2800 RPM di bawah beban, mati saat terhenti dalam waktu 500 ms, dan bertahan dalam 500 siklus pengisian daya. Ikuti prosedur ini, audit setiap langkah, dan produk Anda akan mengungguli pesaing yang melewatkan kalibrasi atau menentukan penggerak gerbang yang kurang.
