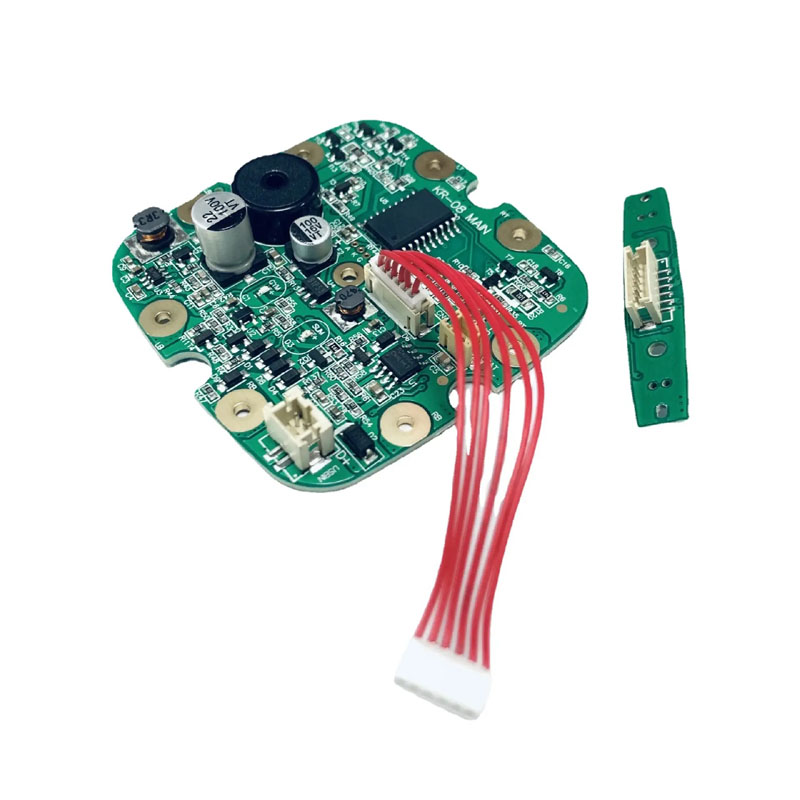

PCBA benang air

Tuntutan dan Klasifikasi Lingkungan

Flosser air beroperasi di lingkungan kamar mandi ekstrem yang ditandai dengan percikan air langsung, uap sekitar yang tinggi, dan paparan bahan kimia yang agresif, seperti sisa pasta gigi dan obat kumur. Elektronik standar dengan cepat rentan terhadap korosi, arus bocor parasit, dan korsleting listrik dalam kondisi ini.

Solusi PCBA rekayasa kami dibuat khusus untuk tahan terhadap tekanan lingkungan yang parah ini, sehingga menjamin siklus hidup produk pengoperasian selama 3 tahun yang andal.

Mitigasi Risiko Substrat

Sertifikasi yang Diperlukan Tertanam: Semua fabrikasi PCBA flosser air mematuhi peraturan peralatan yang diamanatkan secara global: IEC 60335-1 (Keselamatan Peralatan Rumah Tangga), UL 60730-1 (Kontrol Listrik Otomatis), Perlindungan Masuknya Minimum IPX4/IPX7, dan standar ketahanan kimia REACH / RoHS untuk lingkungan basah.

Pemilihan Laminasi Dasar dan Arsitektur Tembaga

Pemilihan laminasi dasar menentukan integritas PCBA jangka panjang di bawah paparan kelembapan terus menerus. Standar FR-4 dengan mudah menyerap uap air melalui tepi papan potong mentah dan dilapisi melalui barel, yang menyebabkan bencana korsleting Konduktif Anodik Filamen (CAF) dalam waktu 12 bulan.

Nilai Laminasi Dibandingkan

• Standar FR-4: Penyerapan Air 0,10%–0,20%, TG 130°C–140°C. Cocok untuk area kering saja. Hindari aplikasi water flosser karena dapat memicu kegagalan CAF secara cepat.

• TG FR-4 Tinggi [Pilihan Inti Kami]: Penyerapan Air 0,08%–0,12%, TG 170°C. Pilihan ideal untuk profil kelembapan yang lembap dan terputus-putus.

• TG FR-4 Tinggi Bebas Halogen [Direkomendasikan]: Penyerapan Air 0,05%–0,08%, TG 150°C. Bangunan ramah lingkungan dengan ketahanan kelembapan yang sangat baik.

• Polimida: Penyerapan Air 0,02%–0,04%, TG 250°C. Opsi premium untuk paparan basah permanen atau zona kaku-fleksibel.

Spesifikasi Berat dan Pelapisan Tembaga

• Tembaga Lapisan Luar: Minimum 1 oz (35 µm) untuk memberikan margin anti-korosi yang optimal.

• Tembaga Lapisan Dalam: Minimum 0,5 oz (18 µm) untuk mengamankan integritas sinyal terhadap gangguan motor internal.

• Plated Through-Holes (PTH): Ketebalan pelapisan tembaga minimal 25 µm di dalam tong untuk membentuk segel kelembapan yang kedap udara dan kedap udara.

• Permukaan Akhir: Benar-benar menggunakan ENIG (Electroless Nickel Immersion Gold). Kami sepenuhnya melarang HASL (Hot Air Solder Leveling) untuk PCBA flosser air karena paduan timah-timah yang terbuka akan terkorosi dalam uap obat kumur dalam waktu 90 hari.

Penumpukan Lapisan dan Desain Mekanis

Bergantung pada arsitektur produk Anda, kami memberikan konfigurasi multi-lapisan yang disesuaikan untuk mengatasi kebisingan pompa frekuensi tinggi (EMI) dan batas jarak struktural:

• Tingkat Dasar (Hanya Tombol dan Pompa): Diformulasikan pada substrat 2 Lapis TG FR-4 Tinggi yang dioptimalkan, menyeimbangkan efisiensi biaya dengan pertahanan kelembapan industri bermutu tinggi.

• Tingkat Cerdas/Premium (Sensor Tekanan, Layar LCD/LED, Bluetooth, Pengisian Cepat USB-C): Direkayasa dengan Tumpukan 4 Lapis. Bidang tanah padat internal ganda melindungi sinyal MCU yang sensitif dari EMF pompa dan bertindak sebagai blok fisik definitif terhadap difusi kelembapan internal.

Integrasi Ketebalan dan Rigid-Flex

• Ketebalan 1,0 mm: Dirancang untuk pegangan genggam yang ringkas dan ergonomis yang memerlukan ketangkasan struktural dan ketahanan jatuh.

• Ketebalan 1,6 mm: Dirancang untuk stasiun pangkalan meja; menawarkan kekakuan maksimum dan laju difusi uap air asli terendah.

• Spesialisasi PCB Rigid-Flex: Untuk pegangan ringkas ultra-premium, kami mendukung konstruksi kaku-fleksibel di mana baterai dihubungkan melalui ekor polimida fleksibel yang dilindungi dengan lapisan penutup. Hal ini menghilangkan rangkaian kabel yang rawan kegagalan dan secara signifikan meningkatkan peringkat IPX perakitan secara keseluruhan.

Pertahanan Ganda: Pelapisan Konformal dan Penyegelan Komponen

Lapisan Konformal Selektif Robotik

Bahkan substrat terbaik pun memerlukan lapisan permukaan kedap udara agar dapat bertahan dalam kelembapan kamar mandi sehari-hari.

• Penyemprotan Otomatis Multi-Sumbu yang Presisi: Jalur robot otomatis kami menerapkan lapisan pelindung yang seragam sekaligus menutupi area yang harus tetap tidak dilapisi secara tepat, seperti port Tipe-C, kontak baterai, dan port buzzer.

• Inspeksi UV dengan Pewarna Fluoresensi 0,1%: Pewarna indikator UV khusus dicampur ke dalam lapisan, memungkinkan pemindai optik otomatis berkecepatan tinggi memverifikasi ketebalan minimum seragam 25 µm tanpa celah lubang jarum.

Spesifikasi Penyegelan Antarmuka Tingkat Komponen

1. Port USB-C: Dilengkapi dengan paking kompresi silikon dan tutup karet, mencapai penyegelan IPX4 saat port ditutup.

2. Sakelar Taktil: Dibentuk secara berlebihan dengan sepatu bot karet yang kuat di atas kubah untuk mencapai pertahanan masuknya lokal IPX5.

3. Konektor Pompa: Tertutup sepenuhnya melalui pengisian senyawa pot epoksi untuk perlindungan perendaman sementara IPX7 yang lengkap.

4. Pin Kontak Pengisian Daya (Pin Pogo): Ditentukan secara ketat dengan pelapisan emas berat minimum 30 µ inci (Emas Keras) dan segel cincin-O. Pin standar berlapis nikel menimbulkan korosi dan rusak dalam waktu 6 bulan setelah diisi ulang setiap hari di kamar mandi basah. Tab emas berat kami tahan terhadap 20.000 siklus sambungan basah tanpa penurunan ketahanan kontak.

Alur Pengujian Kualitas Produksi yang Ketat

Setiap lot PCBA flosser air Unixplore yang diproduksi harus melewati serangkaian pemeriksaan kualitas simulasi kelembapan intensif sebelum dikirim:

1. Kelembaban Lingkungan Rendam: 48 jam pada suhu 40°C dan 93% RH (tanpa kondensasi). Kriteria lulus: Tidak ada oksidasi yang terlihat; Resistansi Isolasi (IR > 10 MΩ) antara dua jaringan mana pun.

2. Uji Semprotan Air IPX4: Semprotan tabung multi-sudut berosilasi terus menerus selama 10 menit untuk memastikan tidak ada masuknya cairan di bawah lapisan pelapis.

3. Pemeriksaan Insulasi Tegangan Tinggi: Penerapan 500V DC antara terminal baterai primer dan bidang tanah untuk memastikan IR > 50 MΩ pasca perendaman kelembaban.

4. Verifikasi Fungsional Pasca Stres: Penggerakan pompa siklus penuh di bawah beban. Penyetelan ulang mikrokontroler (MCU) nol, gangguan waktu, atau start yang salah dapat ditoleransi.

FAQ Teknik dan Ringkasan Teknis

Dapatkah saya menggunakan FR-4 standar untuk PCBA flosser air jika saya menerapkan lapisan konformal yang tebal untuk mengurangi biaya?

J: Tentu saja tidak. Ini adalah jebakan manufaktur umum yang menyebabkan tingginya tingkat pengembalian di lapangan. Lapisan konformal tidak dapat menutup tiga jalur penting:

1. Via Barel Tanpa Lapisan: Uap air mengalir secara lateral ke dalam tenunan serat kaca bagian dalam FR-4 standar melalui aksi kapiler, mencapai bantalan komponen dari bawah. Setelah siklus kelembapan berulang, residu garam konduktif putih terbentuk, menjadi komponen penghubung.

2. Tepian yang Dirutekan (Edge Wicking): Perutean papan membuat tepi laminasi mentah terbuka. Ketegangan permukaan menyebabkan lapisan tertarik kembali dari sudut tajam, meninggalkan celah mikro 0,5 mm tempat masuknya uap kamar mandi.

3. Bagian Bawah Komponen: Lapisan menutupi kulit terluar tetapi tidak dapat menembus secara sempurna di bawah kapasitor dan resistor SMT profil rendah. Kelembapan yang terperangkap menghidrolisis residu fluks, menciptakan kontaminasi ionik yang menyebabkan pompa menyala secara spontan dan tidak disengaja.

   Solusi Kami: TG FR-4 tinggi dengan ENIG dan penyaluran epoksi edge-bead memberikan perlindungan tiga lapis yang mudah bertahan selama 3 tahun dalam 95% RH.

Mitra Turnkey EMS Anda: Unixplore Electronics

Saat memilih pemasok PCBA flosser air, keandalan teknik jangka panjang dan kontrol kualitas yang ketat sangat penting. Unixplore Electronics menyediakan kemampuan canggih dan infrastruktur industri untuk mewujudkan desain Anda dengan lancar:

l Layanan EMS One-Stop Turnkey: Kami mengelola seluruh siklus hidup produk Anda, mulai dari optimalisasi skema dan tinjauan DFM komponen hingga pengadaan suku cadang global, perakitan SMT dan DIP, pemrograman firmware, pengujian fungsional (FCT), pelapisan konformal otomatis, pembuatan kotak akhir, dan pengemasan khusus.

l Standar Kualitas Bersertifikat: Seluruh ekosistem manufaktur kami disertifikasi ISO 9001:2015, dan semua praktik perakitan elektronik secara ketat mematuhi standar internasional IPC-A-610E, sehingga menghilangkan risiko sambungan solder dingin atau ketidaksejajaran komponen.

l Kekuatan Produksi In-House Tingkat Lanjut: Kami mengoperasikan pabrik anti-statis yang mencakup lebih dari 3.000 meter persegi, didukung oleh 20 ahli R&D dan insinyur proses. Fitur fasilitas kami:

1. 6 Jalur Produksi SMT Yamaha Berkecepatan Tinggi

2. 4 Jalur Perakitan DIP Presisi dengan Penyolderan Gelombang

3. 2 Ruang Uji Burn-In / Penuaan Khusus

4. 2 Ruang Uji Panas Lembab Bergantian Suhu Tinggi dan Rendah, memastikan semua uji validasi lingkungan dilakukan secara komprehensif di rumah.

l Penskalaan Pesanan Fleksibel (Tanpa MOQ): Kerangka kerja produksi tangkas kami dioptimalkan untuk mendukung pertumbuhan Anda. Kami menerapkan kebijakan Tanpa Jumlah Pesanan Minimum (Tanpa MOQ) yang ketat, sehingga memungkinkan kami menangani pengujian prototipe cepat, uji coba skala kecil, dan volume produksi massal dalam jumlah besar dengan presisi elit yang sama.

l Jangkauan dan Komunikasi Global: Tim penjualan teknis internasional kami fasih berbahasa Inggris, Prancis, Rusia, dan Arab. Dengan pengalaman mendalam dalam melayani pasar kelas atas, termasuk Eropa Barat (35%), Amerika Utara (20%), dan Oseania (20%), kami sepenuhnya memahami standar kepatuhan keselamatan elektronik perawatan pribadi secara global.

Hubungi Kami Sekarang: Kirimkan desain PCB flosser air khusus Anda, daftar BOM, atau pertanyaan DFM ke meja teknik kami. Tim kami akan memberikan analisis kemampuan manufaktur yang komprehensif dan kutipan turnkey yang dioptimalkan dalam waktu 24 jam.
