Peralatan Deteksi Cerdas dalam Pemrosesan PCBA

Dengan peningkatan terus menerus dari produk elektronik dan peningkatan permintaan pasar, kompleksitas dan persyaratan presisi PCBA (Perakitan papan sirkuit cetak) Pemrosesan semakin tinggi dan lebih tinggi. Dalam konteks ini, penerapan peralatan deteksi cerdas dalam pemrosesan PCBA telah menjadi sangat penting. Peralatan deteksi cerdas dapat secara efektif meningkatkan efisiensi deteksi dan akurasi produk, mengurangi tingkat yang rusak, dan meningkatkan kualitas produksi secara keseluruhan. Artikel ini akan mengeksplorasi peran peralatan deteksi cerdas dalam pemrosesan PCBA dan aplikasi utamanya.

I. Peran Peralatan Deteksi Cerdas

Dalam proses pemrosesan PCBA, tautan deteksi secara langsung terkait dengan kualitas dan keandalan produk. Deteksi manual tradisional tidak hanya tidak efisien, tetapi juga rentan terhadap deteksi dan deteksi palsu. Pengenalan peralatan deteksi cerdas dapat sangat meningkatkan akurasi dan efisiensi deteksi.

1. Meningkatkan akurasi deteksi

Peralatan deteksi cerdas biasanya menggunakan pemrosesan gambar canggih, deteksi optik dan teknologi analisis data untuk secara akurat mengidentifikasi cacat kecil pada papan sirkuit, seperti cacat sendi solder, offset komponen, dll. Dibandingkan dengan deteksi manual, peralatan cerdas dapat menghindari kesalahan yang disebabkan oleh faktor manusia dan memastikan bahwa setiap produk PCBA memenuhi standar tinggi persyaratan kualitas.

2. Meningkatkan efisiensi deteksi

Peralatan deteksi cerdas dapat menyelesaikan deteksi sejumlah besar produk PCBA dalam waktu singkat, sangat meningkatkan efisiensi produksi. Misalnya, peralatan Optical Inspection (AOI) otomatis dapat dengan cepat memindai papan sirkuit dan secara otomatis mengidentifikasi dan mengklasifikasikan berbagai cacat. Dibandingkan dengan inspeksi manual tradisional, peralatan cerdas dapat menyelesaikan tugas inspeksi dengan kecepatan yang lebih cepat dan akurasi yang lebih tinggi, sehingga memperpendek siklus produksi.

3. Analisis Data dan Umpan Balik

Peralatan deteksi cerdas tidak hanya dapat mendeteksi masalah dalam pemrosesan PCBA, tetapi juga memberikan umpan balik tentang masalah dalam proses produksi melalui analisis data. Data ini dapat membantu perusahaan mengidentifikasi tautan yang lemah dalam produksi, mengoptimalkan proses dan meningkatkan kualitas, sehingga lebih lanjut meningkatkan efisiensi produksi dan kualitas produk.

Ii. Peralatan Deteksi Cerdas Utama dalam Pemrosesan PCBA

DiPemrosesan PCBAProses, Peralatan Deteksi Cerdas Umum Termasuk Inspeksi Optik Otomatis (AOI), Peralatan X-Ray Inspeksi Otomatis (AXI) dan Tes Online (TIK). Setiap perangkat memiliki fungsi spesifik dan skenario aplikasi.

1. Inspeksi Optik Otomatis (AOI)

Peralatan inspeksi optik otomatis adalah salah satu alat deteksi yang paling umum digunakan dalam pemrosesan PCBA. AOI menggunakan kamera resolusi tinggi untuk memindai papan sirkuit untuk mendeteksi bentuk sambungan solder, posisi pemasangan komponen, dll. Keuntungannya adalah kecepatan cepat dan presisi tinggi, dan cocok untuk deteksi cepat dalam produksi massal. Namun, AOI memiliki efek deteksi terbatas pada beberapa cacat internal atau sambungan solder yang kompleks.

2. Inspeksi X-Ray Otomatis (AXI)

Peralatan inspeksi x-ray otomatis menembus papan PCBA melalui sinar-X untuk mendeteksi sambungan solder internal dan cacat tersembunyi, seperti kualitas solder di bawah perangkat BGA (Ball Grid Array). Peralatan AXI dapat mendeteksi cacat internal yang tidak dapat diidentifikasi oleh AOI, sehingga banyak digunakan dalam inspeksi papan sirkuit kepadatan tinggi dan kompleks.

3. Pengujian Sirkuit (TIK)

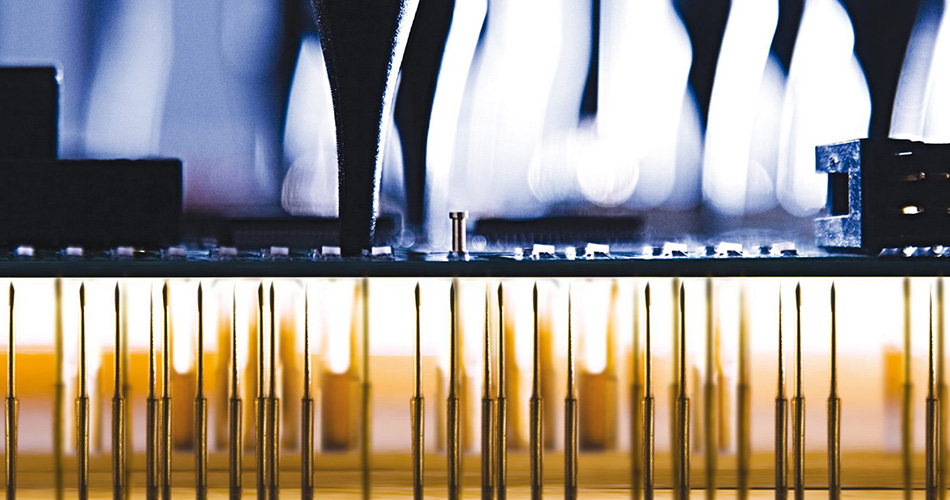

Peralatan pengujian sirkuit mendeteksi masalah seperti koneksi sirkuit, sirkuit pendek dan sirkuit terbuka PCBA melalui pengujian listrik. TIK dapat mendeteksi kesalahan listrik pada papan sirkuit pada tahap awal, sehingga mengurangi biaya pengerjaan ulang dan perbaikan. Dibandingkan dengan AOI dan AXI, TIK berfokus pada kinerja listrik daripada penampilan fisik.

AKU AKU AKU. Tren pengembangan peralatan inspeksi cerdas di masa depan

Dengan kemajuan berkelanjutan teknologi pemrosesan PCBA, peralatan inspeksi cerdas juga berkembang ke arah menjadi lebih cerdas dan multifungsi. Di masa depan, peralatan pengujian cerdas akan lebih memperhatikan analisis komprehensif dan umpan balik data, dan lebih lanjut mengintegrasikan pemantauan waktu nyata dankontrol kualitasdalam proses produksi.

1. Integrasi multifungsi

Di masa depan, peralatan pengujian cerdas dapat mengintegrasikan beberapa fungsi pengujian, seperti penggunaan gabungan AOI, AXI dan TIK, untuk mencapai pengujian komprehensif satu atap. Ini tidak hanya dapat meningkatkan kelengkapan pengujian, tetapi juga menghemat investasi peralatan dan ruang operasi.

2. Pengujian Cerdas Berbasis Data

Dengan pengembangan data besar dan teknologi kecerdasan buatan, peralatan pengujian cerdas akan lebih bergantung pada analisis berbasis data dan pengambilan keputusan. Melalui analisis sejumlah besar data produksi, peralatan cerdas dapat secara otomatis mengoptimalkan parameter deteksi dan meningkatkan akurasi dan efisiensi deteksi.

Ringkasan

Penerapan peralatan pengujian cerdas dalam pemrosesan PCBA tidak hanya meningkatkan akurasi deteksi dan efisiensi produk, tetapi juga memberikan dukungan yang kuat untuk kontrol kualitas. Dengan kemajuan teknologi yang berkelanjutan, peralatan pengujian cerdas akan memainkan peran yang semakin penting dalam pemrosesan PCBA, membantu perusahaan untuk meningkatkan kualitas produk dan meningkatkan daya saing pasar. Di masa depan, pengembangan peralatan pengujian cerdas akan lebih lanjut mempromosikan kecerdasan dan efisiensi industri pemrosesan PCBA.
