Proses perakitan komponen dalam pemrosesan PCBA

Di PCBA (Perakitan papan sirkuit cetak) Pemrosesan, proses perakitan komponen adalah tautan utama untuk memastikan fungsi dan keandalan produk elektronik. Dengan inovasi berkelanjutan dan kompleksitas produk elektronik, mengoptimalkan proses perakitan komponen tidak hanya dapat meningkatkan efisiensi produksi, tetapi juga secara signifikan meningkatkan kualitas produk secara keseluruhan. Artikel ini akan mengeksplorasi proses perakitan komponen dalam pemrosesan PCBA, termasuk persiapan pra-perakitan, teknologi perakitan umum dan strategi optimasi proses.

I. Persiapan pra-perakitan

Sebelum perakitan komponen, persiapan yang cukup adalah dasar untuk memastikan kualitas perakitan.

1. Desain dan persiapan material

Optimalisasi Desain: Pastikan rasionalitas desain papan sirkuit dan melakukan tinjauan dan verifikasi desain terperinci. Tata letak komponen yang masuk akal dan aturan desain dapat mengurangi masalah dalam proses perakitan, seperti gangguan komponen dan kesulitan solder.

Persiapan material: Pastikan kualitas semua komponen dan bahan memenuhi standar, termasuk spesifikasi komponen dan kinerja material solder. Menggunakan pemasok dan bahan yang diverifikasi dapat mengurangi cacat dalam proses produksi.

2. Peralatan Debugging

Kalibrasi peralatan: Kalibrasi peralatan utama secara akurat seperti mesin penempatan dan mesin solder reflow untuk memastikan bahwa status kerja peralatan memenuhi persyaratan produksi. Memelihara dan memeriksa peralatan secara teratur untuk menghindari masalah produksi yang disebabkan oleh kegagalan peralatan.

Pengaturan Proses: Sesuaikan parameter peralatan, seperti kurva suhu solder reflow, akurasi penempatan mesin penempatan, dll., Untuk beradaptasi dengan berbagai jenis komponen dan desain papan sirkuit. Pastikan pengaturan proses dapat mendukung perakitan komponen presisi tinggi.

Ii. Teknologi Perakitan Umum

Di dalamPemrosesan PCBA, Teknologi perakitan komponen umum termasuk teknologi pemasangan permukaan (SMT) dan teknologi penyisipan lubang (THT). Setiap teknologi memiliki kelebihan dan kerugian yang berbeda dan skenario aplikasi.

1. Teknologi pemasangan permukaan (SMT)

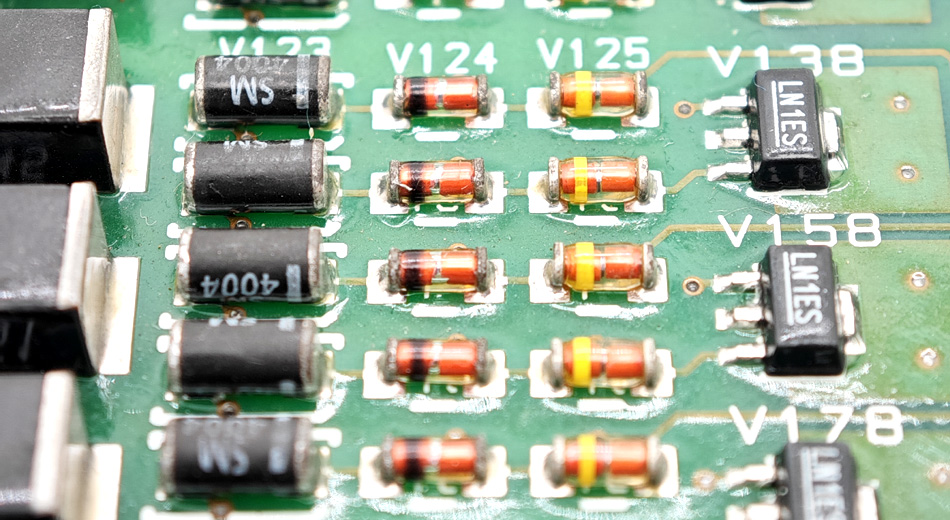

Fitur teknis: Surface Mount Technology (SMT) adalah teknologi yang secara langsung memasang komponen elektronik ke permukaan papan sirkuit. Komponen SMT berukuran kecil dan ringan, cocok untuk produk elektronik dengan kepadatan tinggi dan miniatur.

Aliran Proses: Proses SMT termasuk pencetakan pasta solder, penempatan komponen, dan solder reflow. Pertama, cetak pasta solder di bantalan papan sirkuit, lalu letakkan komponen pada pasta solder melalui mesin penempatan, dan akhirnya panaskan melalui mesin solder reflow untuk melelehkan pasta solder dan membentuk sambungan solder.

Keuntungan: Proses SMT memiliki keunggulan efisiensi tinggi, tingkat otomatisasi yang tinggi dan kemampuan beradaptasi yang kuat. Ini dapat mendukung perakitan elektronik presisi tinggi dan presisi tinggi, meningkatkan efisiensi produksi dan kualitas produk.

2. Teknologi melalui lubang (THT)

Fitur Teknis: Teknologi melalui lubang (THT) adalah teknologi yang menyisipkan pin komponen ke lubang-lubang papan sirkuit untuk menyolder. Teknologi ini cocok untuk komponen yang lebih besar dan lebih tinggi.

Aliran Proses: Proses THT termasuk penyisipan komponen, solder gelombang atau solder manual. Masukkan pin komponen ke lubang melalui papan sirkuit, dan kemudian lengkapi pembentukan sambungan solder melalui mesin solder gelombang atau solder manual.

Keuntungan: Proses ini cocok untuk komponen dengan persyaratan kekuatan mekanik yang tinggi dan dapat memberikan koneksi fisik yang kuat. Cocok untuk perakitan papan sirkuit dengan kepadatan rendah dan ukuran besar.

AKU AKU AKU. Strategi optimasi proses

Untuk meningkatkan proses perakitan komponen dalam pemrosesan PCBA, serangkaian strategi optimasi perlu diimplementasikan.

1. Kontrol proses

Optimalisasi Parameter Proses: Kontrol parameter kunci secara akurat seperti kurva suhu solder reflow, ketebalan cetak pasta solder dan akurasi pemasangan komponen. Pastikan konsistensi dan stabilitas proses melalui pemantauan data dan penyesuaian waktu nyata.

Standardisasi proses: Mengembangkan standar proses terperinci dan prosedur operasi untuk memastikan bahwa setiap tautan proses memiliki spesifikasi operasi yang jelas. Operasi standar dapat mengurangi kesalahan manusia dan variasi proses dan meningkatkan kualitas perakitan.

2. Inspeksi Kualitas

Inspeksi Otomatis: Gunakan teknologi canggih seperti Inspeksi Optik Otomatis (AOI) dan inspeksi sinar-X untuk memantau kualitas sambungan solder dan posisi komponen selama proses perakitan secara real time. Teknologi inspeksi ini dapat dengan cepat mendeteksi dan memperbaiki masalah kualitas dan meningkatkan keandalan jalur produksi.

Inspeksi Sampel: Secara teratur melakukan inspeksi sampel pada PCBA yang diproduksi, termasuk inspeksi kualitas solder, posisi komponen, dan kinerja listrik. Melalui inspeksi sampel, masalah proses potensial dapat ditemukan dan tindakan tepat waktu dapat diambil untuk memperbaikinya.

Ringkasan

Dalam pemrosesan PCBA, mencapai perakitan komponen berkualitas tinggi membutuhkan persiapan yang cukup, pemilihan teknologi perakitan yang sesuai, dan implementasi strategi optimisasi proses yang efektif. Dengan mengoptimalkan desain, mengadopsi peralatan dan teknologi canggih, proses pengendalian yang halus, dan inspeksi kualitas yang ketat, keakuratan dan stabilitas perakitan komponen dapat ditingkatkan untuk memastikan kinerja dan keandalan produk akhir. Dengan pengembangan teknologi yang berkelanjutan, proses perakitan komponen dalam pemrosesan PCBA akan terus berinovasi, memberikan dukungan kuat untuk meningkatkan kualitas produk elektronik dan memenuhi permintaan pasar.
