Sistem Deteksi Cerdas dalam Pemrosesan PCBA

Di PCBA (Perakitan papan sirkuit cetak) Pemrosesan, pengenalan sistem deteksi cerdas telah sangat meningkatkan efisiensi produksi dan kualitas produk. Dengan meningkatnya kompleksitas produk elektronik, metode deteksi manual tradisional tidak dapat memenuhi kebutuhan presisi tinggi dan efisiensi tinggi. Sistem deteksi cerdas dapat mencapai deteksi yang lebih cepat dan lebih akurat melalui otomatisasi dan teknologi cerdas, memberikan dukungan yang kuat untuk pemrosesan PCBA. Artikel ini akan mengeksplorasi sistem deteksi cerdas dalam pemrosesan PCBA, termasuk jenis, keunggulan, dan aplikasi.

I. Jenis Sistem Deteksi Cerdas

Sistem deteksi cerdas dalam pemrosesan PCBA terutama mencakup beberapa jenis utama seperti Inspeksi Optik Otomatis (AOI), Inspeksi X-Ray (AXI) dan Inspeksi Visi Mesin. Sistem ini memiliki karakteristik sendiri dan dapat diterapkan pada kebutuhan deteksi yang berbeda.

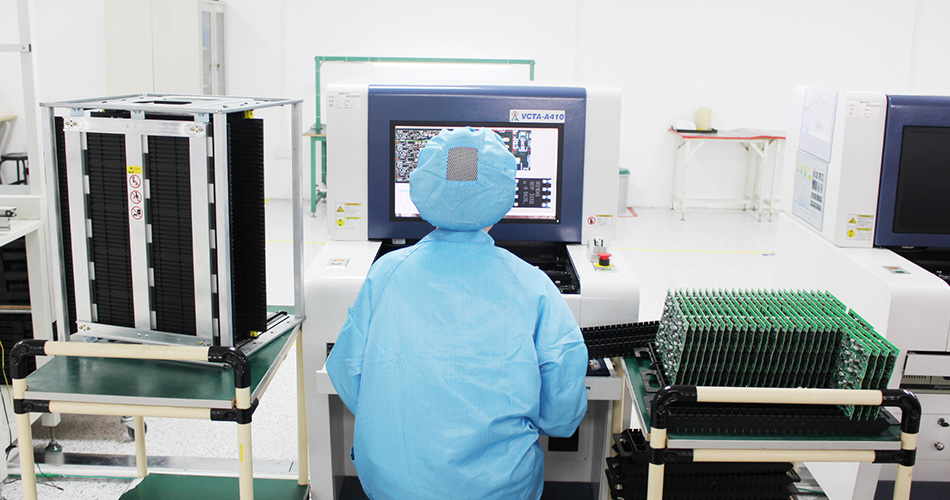

1. Inspeksi Optik Otomatis (AOI)

Deskripsi Fungsi: Sistem inspeksi optik otomatis menggunakan kamera resolusi tinggi untuk melakukan inspeksi PCB yang komprehensif, yang dapat dengan cepat mengidentifikasi cacat sambungan solder, posisi komponen yang tidak akurat dan cacat permukaan lainnya.

Keuntungan: Sistem AOI dapat mendeteksi cacat dalam produksi secara real time dan meningkatkan efisiensi dan akurasi deteksi. Inspeksi otomatis mengurangi kesalahan dan kelalaian dalam inspeksi manual, memastikan bahwa kualitas setiap sambungan solder dan komponen memenuhi standar.

2. Inspeksi X-Ray (AXI)

Deskripsi Fungsional: Sistem inspeksi sinar-X menggunakan sinar-X untuk menembus PCB untuk memeriksa solder internal dan koneksi listrik. Sistem AXI sangat cocok untuk mendeteksi cacat solder yang tidak terlihat seperti sambungan solder dingin, menjembatani, dan sirkuit pendek internal.

Keuntungan: Sistem AXI dapat memberikan inspeksi mendalam untuk memastikan kualitas sambungan dan koneksi solder internal. Khusus untuk PCB multi-lapisan yang kompleks dan perakitan kepadatan tinggi, inspeksi sinar-X dapat secara efektif mengidentifikasi cacat tersembunyi dan meningkatkan keandalan produk.

3. Inspeksi Visi Mesin

Deskripsi Fungsional: Sistem visi mesin menggabungkan kamera dan algoritma pemrosesan gambar untuk melakukan inspeksi presisi tinggi PCB. Sistem visi mesin dapat mengidentifikasi informasi seperti posisi komponen, arah, ukuran, dan melakukan analisis cacat.

Keuntungan: Sistem visi mesin dapat menyediakan gambar resolusi tinggi dan hasil inspeksi yang akurat. Dengan dukungan algoritma AI, ia dapat secara otomatis mengidentifikasi dan mengklasifikasikan cacat, meningkatkan tingkat intelijen dan efisiensi inspeksi.

Ii. Keuntungan dari sistem deteksi cerdas

Sistem deteksi cerdas memiliki keunggulan yang signifikan dalam pemrosesan PCBA, yang secara efektif dapat meningkatkan efisiensi proses produksi dan kualitas produk.

1. Meningkatkan akurasi deteksi

Sistem deteksi cerdas dapat secara akurat mengidentifikasi cacat solder kecil dan penyimpangan komponen melalui kamera resolusi tinggi dan teknologi pemrosesan gambar canggih. Dibandingkan dengan deteksi manual, sistem deteksi cerdas dapat memberikan akurasi deteksi yang lebih tinggi dan mengurangi kemungkinan deteksi dan kesalahan penilaian yang terlewat.

2. Meningkatkan efisiensi produksi

Sistem deteksi cerdas otomatis dapat dengan cepat menyelesaikan sejumlah besar tugas deteksi dan secara signifikan meningkatkan efisiensi jalur produksi. Sistem AOI dan AXI dapat mendeteksi cacat secara real time selama produksi, mengurangi stagnasi produksi dan pengerjaan ulang yang disebabkan oleh inspeksi manual.

3. Mengurangi biaya tenaga kerja

Sistem deteksi cerdas mengurangi ketergantungan pada inspeksi manual dan mengurangi biaya tenaga kerja. Melalui deteksi otomatis, jalur produksi dapat mengurangi kesalahan yang disebabkan oleh operasi manual dan meningkatkan stabilitas dan konsistensi proses produksi.

4. Pastikan kualitas produk

Sistem deteksi cerdas dapat secara tepat waktu mendeteksi dan memperbaiki masalah kualitas dalam produksi melalui pemantauan waktu nyata dan perekaman data. Melalui deteksi dan analisis data yang tepat, dapat memastikan bahwa kualitas setiap tautan produksi memenuhi standar dan meningkatkan keandalan produk akhir.

AKU AKU AKU. Kasus aplikasi sistem deteksi cerdas

Penerapan sistem deteksi cerdas dalam pemrosesan PCBA telah mencapai hasil yang luar biasa. Banyak perusahaan manufaktur elektronik telah meningkatkan kinerja keseluruhan jalur produksi mereka dengan memperkenalkan sistem ini.

1. Manufaktur Produk Konsumen Elektronik

Dalam pembuatan produk konsumen elektronik, sistem deteksi cerdas dapat memastikan kualitas pengelasan dan akurasi komponen PCB kepadatan tinggi. Melalui aplikasi bersama sistem AOI dan AXI, produsen dapat dengan cepat mendeteksi dan memperbaiki cacat dalam produksi dan meningkatkan daya saing pasar produk.

2. Elektronik otomotif

Di bidang elektronik otomotif, sistem deteksi cerdas dapat secara efektif mendeteksi PCB multi-lapisan yang kompleks dan komponen elektronik yang dapat dibujuk. Melalui deteksi yang tepat, stabilitas dan keamanan sistem elektronik otomotif dijamin akan memenuhi standar kualitas yang ketat.

Ringkasan

Dalam pemrosesan PCBA, pengenalan sistem deteksi cerdas telah membawa peningkatan yang signifikan pada proses produksi. Melalui teknologi seperti deteksi optik otomatis, deteksi sinar-X dan deteksi penglihatan mesin, sistem ini dapat meningkatkan akurasi deteksi, meningkatkan efisiensi produksi, mengurangi biaya tenaga kerja, dan memastikan kualitas produk. Dengan kemajuan teknologi yang berkelanjutan, sistem deteksi cerdas akan memainkan peran yang semakin penting dalam pemrosesan PCBA dan memberikan dukungan yang kuat untuk pengembangan berkualitas tinggi darimanufaktur elektronikindustri.
