Bagaimana Pabrikan PCBA Pengontrol Suhu Menentukan Stabilitas Termal dalam Aplikasi Kritis?

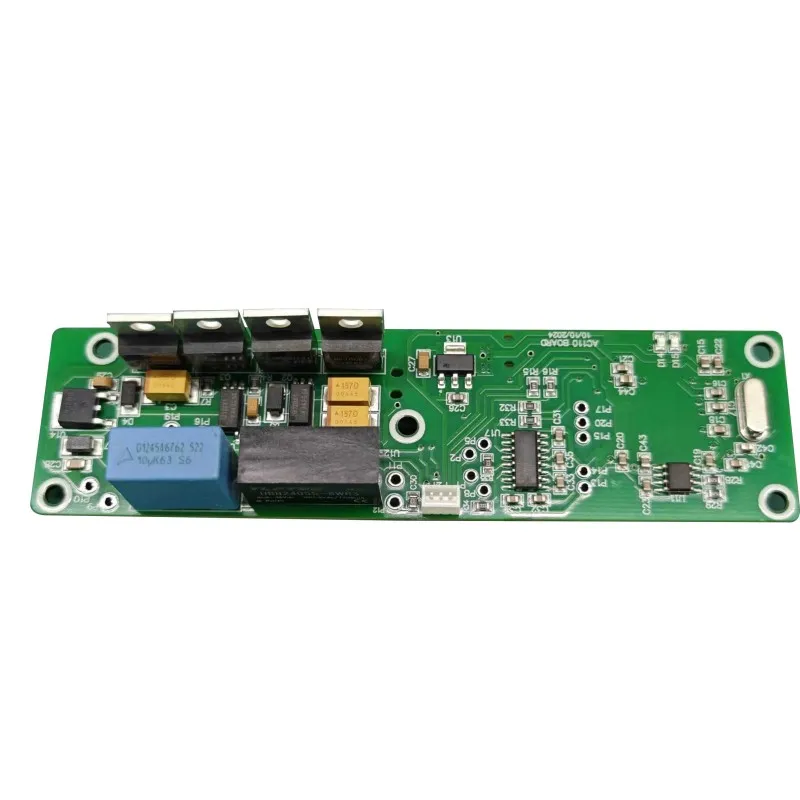

1. Mengapa Stabilitas Termal Merupakan Hasil Manufaktur

Pengontrol suhu sering kali dievaluasi berdasarkan keakuratan setpointnya pada lembar data, namun perilaku lapangan diatur oleh variabel fisik yang dimasukkan selama perakitan. Kekosongan solder meningkatkan ketahanan termal. Kontaminasi menciptakan jalur kebocoran yang menggeser pembacaan analog. Distribusi tembaga di dekat sensor dapat mengubah papan itu sendiri menjadi penyebar panas. Masing-masing kondisi ini merupakan tanda tangan pabrikan, bukan masalah perangkat lunak.

Perbedaan antara pengontrol yang mampu menahan ±0,5 °C dan pengontrol yang dapat bergerak beberapa derajat sering kali disebabkan oleh disiplin proses. Sebuah studi tentang papan kontrol termal presisi menunjukkan bahwa jejak daya yang membawa beberapa ampere harus berukuran cukup tembaga dan dijaga secara fisik terpisah dari jalur balik sensor; jika tidak, pemanasan lokal dan penurunan IR akan merusak pengukuran sebelum sinyal mencapai ADC. Dengan cara yang sama, pemotongan pelepas panas, jejak sensor yang sempit, dan jarak yang disengaja dari komponen berarus tinggi menciptakan zona "jujur ​​secara termal" di sekitar elemen penginderaan sehingga merespons suhu sistem daripada aliran panas internal papan.

Inilah sebabnya mengapa ungkapan ituPCBA pengontrol suhumenggambarkan lebih dari sekadar papan yang diisi. Ini menggambarkan sistem termal terkontrol yang rantai pengukuran, tingkat daya, dan sirkuit perlindungannya dirancang dan diproduksi bersama. Ketika proses perakitan tidak stabil, loop kontrol terpaksa mengkompensasi kebisingan fisik yang tidak dapat dilihatnya.

2. Antarmuka Sensor: Garis Pertahanan Pertama

2.1 Jenis Sensor dan Implikasi Pembuatannya

Termistor NTC, RTD PT100/PT1000, dan termokopel menerapkan batasan berbeda pada ujung depan PCB. Sensor NTC memberikan sensitivitas tinggi pada pita sempit tetapi memerlukan linearisasi karena kurva resistansi-suhunya eksponensial. RTD menawarkan respons yang lebih linier dalam rentang yang luas, namun jalur sinyal resistansi rendahnya lebih sensitif terhadap resistansi jejak dan tegangan yang disebabkan oleh penyolderan. Termokopel memberikan jangkauan terluas tetapi akurasi terendah, seringkali dalam kisaran beberapa derajat, dan bergantung pada kompensasi sambungan dingin yang harus stabil secara listrik.

Ujung depan sensor bukan sekadar input analog; ini adalah node pengukuran impedansi tinggi yang harus menolak derau mode umum sambil mempertahankan sinyal diferensial kecil. Pengontrol komersial tipikal menggambarkan penyebaran: masukan NTC dapat diberi nilai pada ±0,6 °C, saluran PT100 pada ±0,7 °C, dan termokopel tipe-J pada ±3 °C. Angka-angka ini adalah spesifikasi tingkat sensor, bukan jaminan tingkat sistem. Proses perakitan mempertahankan akurasi tersebut atau mengikisnya melalui grounding yang buruk, gradien termal, dan akses kalibrasi yang tidak memadai.

2.2 Isolasi Tata Letak dan Akses Kalibrasi

Jejak sensor yang berjalan di samping driver relai atau node pengalih MOSFET akan memasangkan derau ke dalam pengukuran. Bidang tanah yang terputus di bawah ujung depan analog akan memaksa arus balik melalui tembaga bersama, menciptakan offset yang bervariasi sesuai beban. Selama peninjauan desain-untuk-manufaktur, masalah-masalah ini harus ditandai sebelum peralatan dirilis. Tinjauan teknik harus menilai kopling termal, penempatan komponen untuk isolasi sensor, dan integritas bidang daya/bumi untuk penginderaan analog yang bersih dan peralihan PWM yang stabil.

Kalibrasi adalah jembatan terakhir antara sensor dan lingkup fisik. Tidak ada sensor yang cocok secara sempurna dengan PCB, housing, dan tumpukan perakitan tertentu. Kalibrasi satu kali dalam ruang termal terkontrol menerapkan offset korektif, namun papan harus dirancang dengan akses pengujian dan kait firmware yang membuat kalibrasi ini dapat diulang. Jika PCBA dirakit dengan volume solder yang tidak konsisten atau kontaminasi, offset kalibrasi akan menyimpang seiring bertambahnya usia dan suhu, sehingga mengganggu tujuan koreksi awal.

3. Bahan PCB dan Arsitektur Tembaga Di Bawah Panas

Pengontrol suhu sering kali beroperasi di ruangan yang suhu lingkungannya naik jauh di atas suhu ruangan, dan tingkat daya menambah panasnya sendiri. Substrat harus menjaga stabilitas dimensi dan integritas dielektrik pada rentang tersebut. FR-4 umum digunakan, namun laminasi Tg tinggi dan substrat aluminium dipilih ketika beban termal atau profil perputaran melebihi apa yang dapat ditoleransi oleh standar FR-4 tanpa perubahan yang terukur.

Pola tenunan kain fiberglass di dalam FR-4 dapat menyebabkan variasi lokal dalam konduktivitas termal, yang menyebabkan efek "tenunan termal" yang menggeser pembacaan sensor tergantung ke mana jejak diarahkan. Hal ini sangat penting terutama bagi pengontrol presisi tinggi yang menganggap penyimpangan 0,1 °C pun penting. Arsitektur tembaga juga sama pentingnya. Papan 2 lapis mungkin cukup untuk termostat sederhana, namun pengontrol dengan ujung depan sinyal campuran dan output PWM mendapat manfaat dari tumpukan 4 lapis atau 6 lapis dengan bidang tanah khusus yang berdekatan dengan lapisan sinyal. Pengaturan ini memberikan isolasi yang melekat antara bagian daya yang bising dan bagian analog yang sensitif, sehingga mengurangi kebutuhan penyaringan eksternal yang dapat menyimpang dengan sendirinya.

Oleh karena itu, tumpukan fisik bukanlah latar belakang pasif. Ini adalah bagian dari lingkaran kontrol. Papan yang mendistribusikan panas secara tidak merata akan menghasilkan sinyal sensor yang akurat secara elektrik namun salah secara termal.

4. Keandalan Sambungan Solder di Seluruh Siklus Termal

Pengontrol suhu terkena pemanasan dan pendinginan berulang kali. Sambungan solder yang menghubungkan perangkat daya, relai, dan konektor sensor harus tahan terhadap tekanan termomekanis yang diakibatkannya. Mekanisme yang dominan adalah ketidakcocokan CTE: silikon, tembaga, solder, dan laminasi mengembang dengan kecepatan berbeda, dan dalam banyak siklus, ketidaksesuaian tersebut memusatkan regangan pada antarmuka sambungan. Retakan mikro dimulai di pinggiran sambungan dan menyebar hingga resistensi meningkat atau sambungan terbuka.

Mode kegagalan ini sangat relevan di sekitar MOSFET, TRIAC, dan terminal relai, di mana perubahan suhu lokal paling besar. Pengontrol yang lulus uji fungsional suhu ruangan masih bisa gagal setelah beberapa ratus siklus jika proses penyolderan menghasilkan rongga, pembasahan yang tidak mencukupi, atau pembentukan intermetalik yang berlebihan. Oleh karena itu, respons perakitan harus mencakup profil reflow yang terkontrol, deposisi pasta yang terverifikasi, dan metode inspeksi yang dapat melihat sambungan tersembunyi.

• Keseragaman aliran balik:Delta T sekitar 10 °C antara sambungan terpanas dan terdingin pada panel merupakan target praktis untuk banyak profil bebas timah; penyebaran yang lebih luas berarti beberapa sendi kurang diproses sementara yang lain mengalami tekanan berlebihan.
• Kontrol batal:Rongga di bawah bantalan termal meningkatkan ketahanan sambungan-ke-papan dan menciptakan titik panas lokal yang mempercepat pertumbuhan retakan.
• Akses inspeksi:Pemeriksaan sinar-X diperlukan untuk BGA dan komponen ujung bawah; AOI sendiri tidak dapat memastikan geometri sambungan yang tersembunyi.
• Pereda ketegangan:Konektor dan bagian lubang tembus yang berat harus ditopang secara mekanis sehingga pemuaian termal wadah tidak ditransfer langsung ke fillet solder.

SetiapPCBA pengontrol suhuyang diharapkan dapat beroperasi selama bertahun-tahun dalam lingkungan bersepeda harus dibuat dengan proses penyolderan yang memenuhi syarat terhadap siklus termal, tidak hanya memenuhi kriteria penerimaan visual. IPC-A-610 Kelas 2 atau Kelas 3 memberikan dasar untuk pengerjaan, namun perilaku perputaran sambungan ditentukan oleh kombinasi paduan, profil, dan desain bantalan.

5. Cakupan Uji Yang Mengekspos Cacat Termal Laten

Pengujian fungsional pada suhu kamar diperlukan tetapi tidak cukup untuk pengontrol termal. Sebuah papan dapat lulus uji dalam sirkuit dan uji sirkuit fungsional dan masih mengandung cacat laten yang hanya muncul di bawah tekanan suhu. Strategi pengujian harus meningkatkan tingkat stres sehingga kegagalan awal masa pakai dapat dipicu sebelum pengiriman.

Inspeksi optik otomatis memverifikasi keberadaan komponen dan bentuk fillet solder. Tes dalam sirkuit mengkonfirmasi nilai resistor dan kapasitor dan mendeteksi hubungan pendek atau terbuka. Uji sirkuit fungsional mensimulasikan input sensor dan memvalidasi output relai atau SSR. Pemeriksaan sinar-X menunjukkan rongga solder yang tersembunyi dan keruntuhan BGA. Pemeriksaan burn-in dan tegangan lingkungan kemudian menyebabkan perakitan mengalami peningkatan suhu di bawah siklus beban, seringkali selama 24 hingga 48 jam, untuk memaksa sambungan marginal dan cacat komponen menjadi rusak. Ruang lingkungan memperluas kemampuan ini dari −40 °C hingga +125 °C dan kelembapan relatif 0–95%, sehingga memungkinkan pabrikan untuk mengkorelasikan perilaku bangku dengan kondisi lapangan.

Resistansi kontak perlengkapan uji juga dapat menutupi sambungan marginal. Jika pin pogo tidak melakukan kontak yang konsisten, pengujian dapat melewati papan yang akan gagal karena getaran atau pemuaian termal. Burn-in bukanlah pengganti proses yang stabil. Ini adalah filter untuk risiko tertentu, dan paling efektif bila profil tegangan mencerminkan misi termal sebenarnya dari pengontrol. Perendaman suhu tinggi yang umum dapat menghabiskan kapasitas pengujian tanpa mengungkapkan kelemahan terkait siklus yang penting dalam aplikasi kontrol suhu.

6. Pelapisan Konformal dan Isolasi Lingkungan

Kelembapan dan kontaminasi merupakan masalah termal yang terselubung. Lapisan tipis air yang teradsorpsi pada permukaan PCB dapat menciptakan jalur kebocoran di antara jejak sensor, sehingga mengubah resistansi efektif jaringan pengukuran. Residu bahan kimia dari fluks atau penanganan dapat menjadi konduktif ketika kelembapan meningkat. Pada pengontrol yang mengandalkan masukan sensor impedansi tinggi, jalur kebocoran ini muncul sebagai perubahan suhu atau kebisingan.

Pelapisan konformal mengatasi hal ini dengan membentuk lapisan polimer tipis yang sesuai dengan topologi papan dan mengisolasi sirkuit dari kelembapan, debu, dan kontaminan kimia. Pelapis akrilik ekonomis dan dapat dikerjakan ulang; poliuretan menawarkan ketahanan pelarut dan abrasi yang lebih baik; silikon memberikan rentang suhu dan fleksibilitas terluas. Pelapisan harus diterapkan setelah pembersihan menyeluruh, karena kontaminasi ionik yang terbungkus akan menjebaknya pada papan dan dapat mempercepat kegagalan elektrokimia daripada mencegahnya.

Daya rekat lapisan adalah variabel lain; jika energi permukaan terlalu rendah karena residu, lapisan dapat terkelupas selama siklus termal, sehingga membuka jalur bagi kelembapan. Pelapisan selektif seringkali lebih disukai untuk pengontrol suhu karena konektor, relai, dan titik pengujian mungkin harus tetap tidak dilapisi. Prosesnya harus dikontrol sehingga ketebalan lapisan cukup pada bekas yang terbuka namun tidak menjembatani ujung kabel yang halus atau mengganggu fitur pelepas panas.

7. Ketertelusuran sebagai Alat Pengendalian Risiko Termal

Ketika pengontrol melayang di lapangan, pertanyaan pertama adalah apakah perilaku tersebut terisolasi atau terkait dengan batch. Tanpa ketertelusuran, pertanyaan tersebut tidak dapat dijawab secara efisien. Ketertelusuran tingkat lot dan tingkat unit menghubungkan setiap nomor seri ke kode tanggal komponen, catatan reflow, hasil pengujian, dan batch pelapisan. Hal ini memungkinkan produsen dan pelanggan untuk menentukan apakah keluhan penyimpangan berkorelasi dengan lot komponen tertentu, jalur tertentu, atau uji lingkungan tertentu.

Keterlacakan dalam aPCBA pengontrol suhuprogram bukan overhead administratif. Ini adalah mekanisme yang mengubah kegagalan lapangan menjadi peristiwa yang terbatas dan dapat diperbaiki, bukan pertanyaan keandalan yang terbuka. Sumber resmi adalah bagian lain dari ketertelusuran. Komponen yang dibeli melalui distributor waralaba mempunyai asal yang terdokumentasi. Komponen dari saluran pasar terbuka dapat diperbaharui, diberi label ulang, atau di luar jendela kode tanggal yang ditentukan. Untuk pengontrol suhu, komponen antarmuka sensor yang palsu atau sudah tua dapat menggeser seluruh rantai pengukuran. Validasi visual, kelistrikan, dan sinar-X terhadap komponen yang masuk memberikan penghalang anti-pemalsuan yang praktis sebelum perakitan dimulai.

8. Dari Prototipe ke Volume: Kematangan Manufaktur

Stabilitas termal harus bertahan dalam transisi dari sampel teknik ke produksi volume. Sebuah proses yang bekerja pada lima papan mungkin berperilaku berbeda pada lima ribu jika deposisi pasta, pemuatan reflow, atau kontak perlengkapan uji berubah. Mitra manufaktur harus menunjukkan bahwa parameter terkontrol yang sama dipertahankan di setiap fase.

• Verifikasi teknikBuild kecil untuk validasi desain dan penyetelan termal awal. Fokus pada verifikasi tata letak dan akses kalibrasi sensor.
• Lari percontohanKarakterisasi proses dan pengujian tegangan termal. Profil solder, cakupan lapisan, dan batas pengujian telah ditetapkan.
• Produksi volume rendahKelompok memasuki pasar. Ketertelusuran dan disiplin inspeksi masuk dilakukan dalam skala besar.
• Produksi dalam jumlah besarHasil SMT yang stabil, uji fungsional berulang, dan pemantauan keandalan tingkat batch.

Pada setiap tahap, pabrikan harus memberikan umpan balik desain-untuk-manufaktur yang membahas bantuan termal pada jejak daya, jarak komponen, dan aksesibilitas titik pengujian. Mitra dengan disiplin IATF 16949 menerapkan perencanaan kualitas tingkat lanjut, analisis mode kegagalan, dan kontrol perubahan pada program pengontrol termal, bahkan ketika produk akhirnya adalah industri dan bukan otomotif. ISO 13485 menambahkan ketertelusuran tingkat unit, validasi proses, dan dokumentasi manajemen risiko untuk pengontrol tingkat medis. Kerangka kerja ini bukanlah label pemasaran; mereka menentukan apakah proses manufaktur mampu mempertahankan spesifikasi termal dari waktu ke waktu.

Unixplore Elektronikmenerapkan pendekatan berlapis ini—DFM yang peka terhadap sensor, AOI internal, ICT, FCT, sinar-X, burn-in, dan penyaringan lingkungan—untuk menjembatani tujuan desain dan keandalan volume. Hasil first-pass SMT dua sisi di atas 98,5% adalah salah satu indikatornya, namun hasil yang lebih bermakna adalah pengontrol yang perilaku termalnya tetap berada dalam spesifikasinya setelah siklus berulang dan paparan lapangan.
