Deskripsi Produk

Bagaimana PCBA lampu pintar diproduksi?

Untuk menghasilkan PCBA lampu pintar (Perakitan papan sirkuit cetak) Pengontrol, Anda harus mengikuti prosedur umum ini seperti di bawah ini:

Desain Listrik:Mulailah dengan merancang skema sirkuit dan tata letak untuk pengontrol lampu pintar. Ini harus mencakup komponen seperti mikrokontroler, sensor, driver LED, modul komunikasi (mis., Wi-Fi, Bluetooth), komponen manajemen daya, dan elemen lain yang diperlukan.

Fabrikasi PCB:Setelah desain selesai, buat tata letak PCB menggunakan perangkat lunak desain PCB. Setelah itu, Anda dapat mengirim file desain ke layanan fabrikasi PCB untuk menghasilkan PCB yang sebenarnya.

Pengadaan Komponen:Pengadaan semua komponen elektronik yang diperlukan dari pemasok yang andal. Pastikan untuk sumber komponen berkualitas tinggi untuk kinerja dan keandalan yang lebih baik.

Majelis SMT & THT:Setelah Anda menyiapkan PCB dan komponen, Anda dapat melanjutkan proses perakitan. Ini melibatkan menyolder komponen ke PCB mengikuti tata letak desain. Ini dapat dilakukan secara manual atau melalui mesin perakitan otomatis seperti mesin SMT atau mesin celup.

Pemrograman chip:Jika pengontrol lampu pintar Anda melibatkan mikrokontroler, Anda perlu memprogram firmware. Ini melibatkan penulisan kode untuk mengontrol fungsi lampu pintar, seperti menyesuaikan tingkat kecerahan, suhu warna, dan protokol komunikasi.

Pengujian Fungsional:Setelah merakit PCB, lakukan pengujian menyeluruh untuk memastikan bahwa pengontrol lampu pintar berfungsi seperti yang diharapkan. Uji fungsionalitas semua komponen, koneksi, dan fitur pengontrol.

Desain dan perakitan kandang:Jika diperlukan, rancang selungkup untuk pengontrol lampu pintar untuk melindungi PCB dan komponen. Merakit PCB ke dalam selungkup mengikuti spesifikasi desain.

Kontrol Kualitas:Lakukan pemeriksaan kontrol kualitas untuk memastikan bahwa pengontrol PCBA lampu pintar memenuhi standar dan spesifikasi kualitas.

Pengemasan dan Distribusi:Setelah pengontrol lampu pintar lulus semua tes dan pemeriksaan kualitas, bungkus dengan benar untuk distribusi kepada pelanggan atau pengecer.

Harap dicatat bahwa memproduksi pengontrol PCBA lampu pintar melibatkan keahlian teknis dalam desain elektronik, perakitan, pemrograman, dan kontrol kualitas. Jika Anda tidak terbiasa dengan proses ini, mungkin bermanfaat untuk mencari bantuan dari para profesional atau perusahaan yang berspesialisasi dalam perakitan PCB dan manufaktur elektronik.

Unixplore menyediakan layanan turn-stop-stop untuk AndaManufaktur elektronikproyek. Jangan ragu untuk menghubungi kami untuk gedung perakitan papan sirkuit Anda, kami dapat membuat kutipan dalam 24 jam setelah kami menerimaFile GerberDanDaftar BOM!

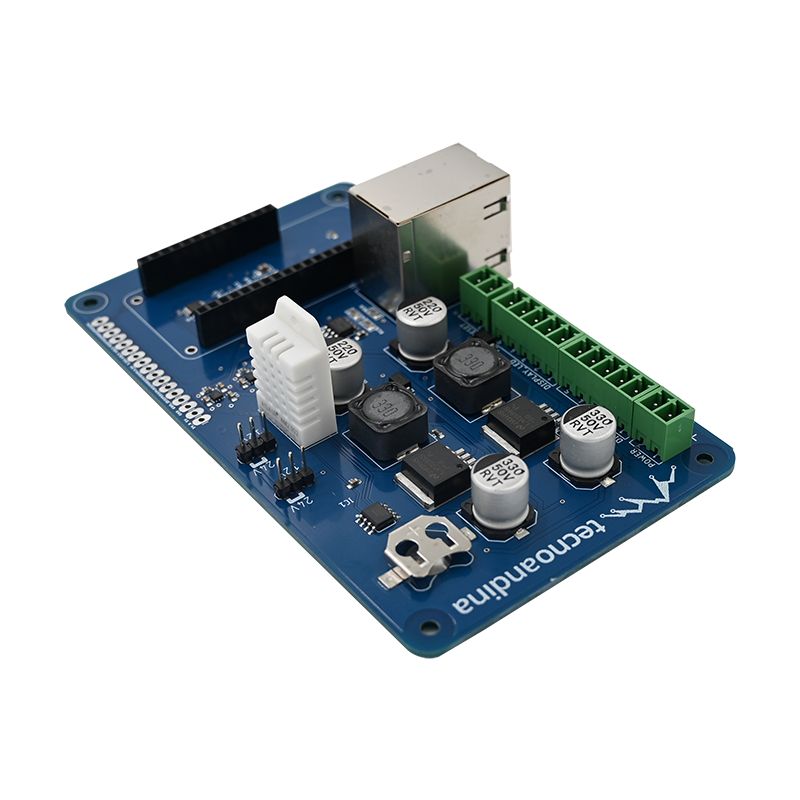

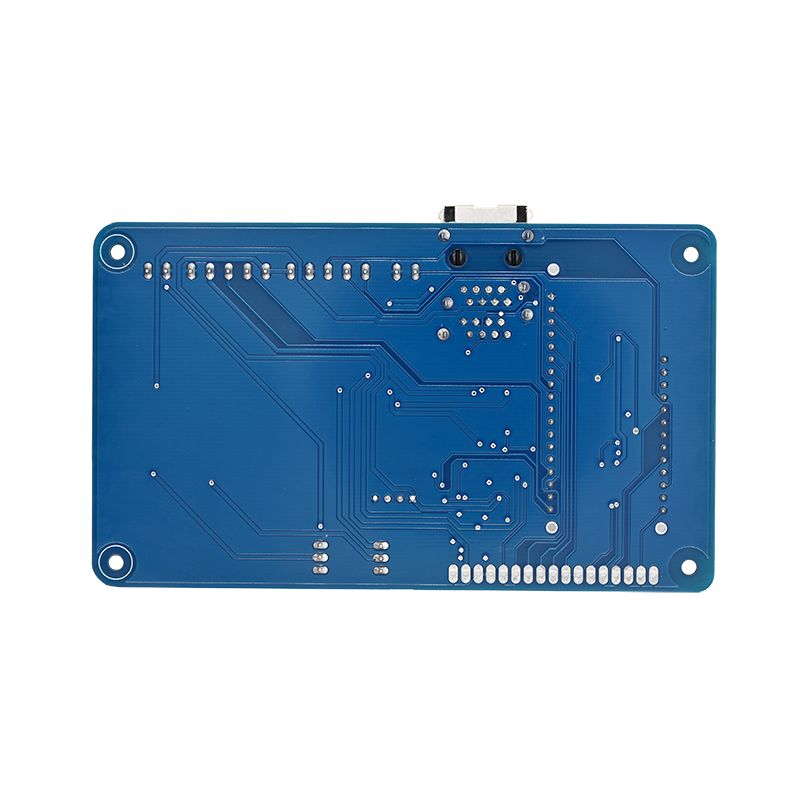

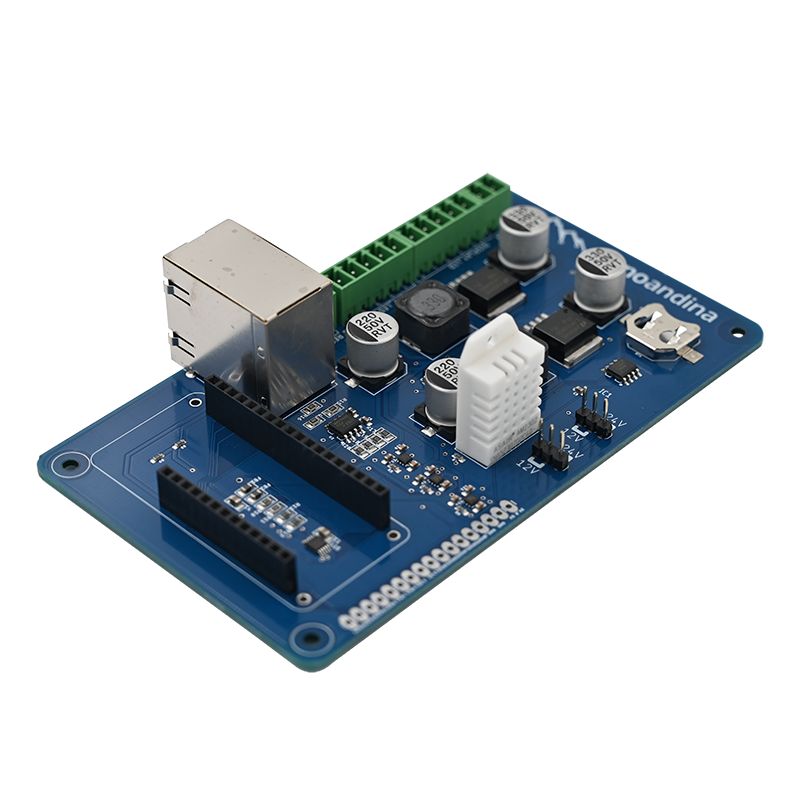

Pembuatan pcba lampu pintar

* File Gerber dan daftar bom yang disediakan oleh klien
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bagian yang dirakit sepenuhnya
* Fungsi 100% diuji OK sebelum pengiriman
* ROHS yang sesuai dengan proses manufaktur bebas timah
* Pengiriman cepat, dengan paket ESD independen
* One Stop Electronic Manufacturing Service untuk Desain PCB, Tata Letak PCB, Pembuatan PCB, Pengadaan Komponen, PCB SMT dan Perakitan THT, Pemrograman IC, Uji Fungsi, Pengemasan dan Pengiriman

Unixplore kemampuan perakitan PCB & PCB

Parameter	Kemampuan
Lapisan	1-40 lapisan
Jenis perakitan	Melalui lubang (tht), permukaan pemasangan (smt), campuran (tht+smt)
Ukuran komponen minimum	0201 (01005 metrik)
Ukuran komponen maksimum	2.0 dalam x 2.0 dalam x 0,4 dalam (50 mm x 50 mm x 10 mm)
Jenis Paket Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dll.
Pitch pad minimum	0,5 mm (20 juta) untuk QFP, QFN, 0,8 mm (32 juta) untuk BGA
Lebar jejak minimum	0,10 mm (4 juta)
Izin jejak minimum	0,10 mm (4 juta)
Ukuran bor minimum	0,15 mm (6 juta)
Ukuran papan maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan papan	0,0078 dalam (0,2 mm) hingga 0,236 dalam (6 mm)
Bahan Papan	CEM-3, FR-2, FR-4, TG tinggi, HDI, aluminium, frekuensi tinggi, FPC, kaku-flex, rogers, dll.
Permukaan akhir	OSP, Hasl, Flash Gold, Enig, Gold Finger, Dll
Jenis pasta solder	Timbal atau bebas timbal
Ketebalan tembaga	0,5oz - 5 ons
Proses perakitan	Solder reflow, solder gelombang, solder manual
Metode inspeksi	Inspeksi Optik Otomatis (AOI), X-Ray, Inspeksi Visual
Metode pengujian di rumah	Tes fungsional, uji probe, uji penuaan, uji suhu tinggi dan rendah
Waktu penyelesaian	Pengambilan sampel: 24 jam hingga 7 hari, lari massa: 10 - 30 hari
Standar perakitan PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E Class LL

UNixplore Layanan manufaktur elektronik bernilai tambah

● Layanan pra-pemrograman IC dengan file dalam formatHex, periDanTempat sampah.
● Fixture uji fungsi PCBA lampu pintar yang disesuaikan sesuai dengan persyaratan pengujian klien
● Layanan bangunan kotak termasuk cetakan case plastik & logam dan produksi bagian
● Lapisan konformal termasuk lapisan pernis selektif, pot resin epoksi
● Rakitan harness dan kabel kawat
● Unit produk jadi termasuk kotak, layar, sakelar membran, pelabelan dan pengemasan karton atau kotak ritel yang disesuaikan.
● Berbagai tes pihak ketiga untuk PCBA tersedia berdasarkan permintaan
● Bantuan sertifikasi produk

Prosedur Produksi PCBA
