PCBA Mobil: Rekayasa Sistematis dari Pilar Keandalan hingga Manufaktur Tanpa Cacat

Mobil modern sedang mengalami transformasi besar dari "produk mekanis" menjadi "terminal cerdas bergerak". Dalam evolusi ini, Rakitan Papan Sirkuit Cetak (PCBA)—sebagai pembawa fisik dan inti interkoneksi listrik dari Unit Kontrol Elektronik (ECU)—telah menjadi penentu penting kinerja kendaraan, keselamatan, dan batasan fungsional. Berbeda dengan barang elektronik konsumen,PCBA mobilberoperasi di lingkungan ekstrem yang ditandai dengan suhu tinggi, siklus termal yang parah, getaran yang intens, kelembapan, dan interferensi elektromagnetik. Oleh karena itu, desain dan manufakturnya merupakan sistem ilmiah yang ketat yang mencakup pemilihan komponen, pengendalian proses, dan ketertelusuran kualitas siklus hidup penuh.

I. Standar Tingkat Atas yang Ketat: Parit Berkualitas yang Dibangun oleh AEC-Q dan IATF 16949

Keandalan PCBA otomotif tidak berasal dari penguatan pada satu tahap, tetapi berakar pada sistem standardisasi wajib dari atas ke bawah. Diantaranya, seri AEC-Q dan sistem manajemen mutu IATF 16949 merupakan dua landasan tersebut.

Standar AEC-Q, yang ditetapkan oleh Automotive Electronics Council, memberikan spesifikasi sertifikasi komponen dengan ambang batas pengujian yang ketat untuk berbagai jenis komponen. Misalnya, AEC-Q100 berfokus pada sirkuit terpadu (IC), yang mengharuskan sirkuit tersebut lulus pengujian seperti siklus suhu, migrasi listrik, dan analisis kegagalan. AEC-Q200 menargetkan komponen pasif (kapasitor, resistor, dll.), dengan melakukan uji kejut termal, kelembapan, dan getaran untuk memastikan kinerjanya tetap stabil pada rentang suhu yang luas dari -40°C hingga +125°C (dan seterusnya). Komponen apa pun yang belum lulus sertifikasi AEC-Q menghadapi hambatan besar untuk memasuki rantai pasokan otomotif umum.

Pada tingkat sistem manufaktur, IATF 16949:2016 telah menggantikan ISO/TS 16949 sebagai satu-satunya standar manajemen kualitas untuk industri otomotif. Mandat intinya adalah implementasi wajib dari lima alat inti (APQP, PPAP, FMEA, MSA, SPC) untuk membangun arsitektur kualitas loop tertutup. Secara khusus:

• APQP (Perencanaan Kualitas Produk Tingkat Lanjut) memerlukan peninjauan DFM (Design for Manufacturability) pada tahap desain untuk secara proaktif menghindari potensi cacat, seperti "penggabungan" komponen kecil 0201 atau cacat desain pad BGA (Ball Grid Array).

• PPAP (Proses Persetujuan Bagian Produksi) mengamankan Indeks Kemampuan Proses (Cpk) untuk karakteristik Kritis terhadap Mutu (CTQ) harus ≥ 1,67, artinya kemampuan proses harus jauh melebihi standar industri pada umumnya.

• FMEA (Failure Mode and Effects Analysis) secara sistematis menilai Nomor Prioritas Risiko (RPN) dari potensi mode kegagalan di lini SMT (Surface Mount Technology)—seperti pasta solder yang tidak mencukupi atau kekosongan BGA—dan menerapkan tindakan perbaikan wajib untuk item dengan RPN tinggi.

Jaminan Ganda atas Desain dan Proses: Mengatasi Tantangan Termal, Mekanik, dan Kimia

Tantangan fisik yang dihadapi pusat PCBA otomotif pada tiga bidang: manajemen termal, tekanan mekanis, dan korosi lingkungan. Hal ini menuntut inovasi kolaboratif baik dalam desain maupun proses manufaktur.

1. Manajemen Termal dan Pemilihan Material PCBA yang terletak di dekat kompartemen mesin atau paket baterai daya harus tahan terhadap suhu tinggi yang berkepanjangan. Untuk mengurangi kegagalan termal, desainer memprioritaskan substrat dengan bahan Tg tinggi (suhu transisi kaca ≥ 170°C) FR-4 atau polimida, sehingga mencegah PCB melunak dan berubah bentuk akibat panas. Untuk komponen berdaya tinggi, PCB Inti Logam (MCPCB) atau sambungan termal yang dikombinasikan dengan unit pendingin diperkenalkan untuk mengoptimalkan jalur pembuangan panas. Selain itu, lapisan plasma PECVD (Plasma-Enhanced Chemical Vapour Deposition)—yang transparan secara termal—menawarkan perlindungan tingkat molekuler tanpa menghambat pembuangan panas, sehingga sangat cocok untuk aplikasi kompak dengan kepadatan daya tinggi seperti pengontrol domain.

2. Perlindungan Getaran Mekanis dan Penguatan Sambungan Getaran adalah penyebab utama kegagalan kelelahan sambungan solder. Pedoman desain mengikuti prinsip DFM: hindari menempatkan komponen berat yang besar di zona konsentrasi tegangan, dan memprioritaskan SMT dibandingkan komponen lubang tembus untuk mengurangi tegangan sambungan solder. Untuk paket BGA yang rentan terhadap getaran, proses Underfill —mengisi celah di bawah chip dengan perekat untuk mendistribusikan tekanan—diimplementasikan. Hal ini dapat meningkatkan keandalan dampak hingga beberapa kali lipat. Selain itu, standar press-fit seperti IPC-9797A memberikan spesifikasi keandalan konektor dalam lingkungan getaran.

3. Pelapisan Konformal dan Perlindungan Korosi Kelembapan, semprotan garam, dan polutan kimia menimbulkan ancaman korosi jangka panjang terhadap PCBA. Penerapan lapisan konformal secara selektif merupakan praktik standar. Namun, untuk sensor atau tautan sinyal frekuensi tinggi, pelapis tradisional dapat memengaruhi integritas sinyal atau menambah ketahanan termal. Dalam kasus seperti ini, pelapis tingkat molekuler berbasis nanoteknologi (misalnya, pelapis plasma dari P2i) menawarkan solusi unggul, memberikan perlindungan anti-kondensasi tanpa mengubah karakteristik impedansi. Untuk wilayah BGA berdensitas tinggi, AXI (Inspeksi Sinar-X Otomatis) diandalkan untuk memantau laju pengosongan solder (biasanya harus <25%) untuk mencegah rongga menjadi sumber korosi atau perambatan retakan.

Manufaktur Tanpa Cacat: SPI 3D Loop Tertutup hingga Ketertelusuran Penuh MES

Tujuan inti dari manufaktur PCBA otomotif adalah untuk mendekati "Zero Defect". Sasaran ini dicapai melalui pemeriksaan yang sangat otomatis dan pengendalian proses waktu nyata.

Pada tahap kritis SMT—pencetakan pasta solder—statistik menunjukkan bahwa 60%–70% cacat berasal dari penyimpangan pencetakan. Untuk mengatasi hal ini, lini produksi terkemuka mengadopsi SPI 3D (Pemeriksaan Pasta Solder Tiga Dimensi) yang dipadukan dengan sistem umpan balik loop tertutup yang terhubung ke printer. Ketika SPI mendeteksi penyimpangan tren dalam volume atau tinggi pasta solder, sistem secara otomatis menyesuaikan tekanan alat pembersih yg terbuat dr karet atau kecepatan pelepasan stensil tanpa intervensi manual. Mekanisme ini menjaga Cpk parameter kritis tetap stabil di atas 1,67. Pada tahap selanjutnya:

• AOI (Inspeksi Optik Otomatis) menangkap cacat visual seperti pergeseran komponen dan penghubungan.

• ICT (In-Circuit Testing) menggunakan kontak probe untuk menyaring dengan cepat gangguan listrik seperti arus pendek dan toleransi hambatan.

• FCT (Pengujian Sirkuit Fungsional) mensimulasikan kondisi pengoperasian di dunia nyata (misalnya fluktuasi daya 12V/24V) untuk memverifikasi integritas fungsional PCBA.

Yang terpenting, kemampuan penelusuran menyeluruh tidak dapat dinegosiasikan. Sebagaimana diamanatkan oleh IATF 16949, Sistem Eksekusi Manufaktur (MES) mengikat nomor batch setiap komponen, parameter penempatan, profil suhu reflow, dan bahkan gambar sinar-X ke UID unik PCBA akhir yang diukir dengan laser. Jika terjadi kegagalan di lapangan, riwayat produksi lengkap dapat diambil dalam waktu 60 detik, sehingga memungkinkan pengendalian yang tepat dan analisis akar penyebab. Kemampuan penelusuran ini juga semakin penting untuk mendukung peraturan “Hak untuk Memperbaiki”.

Stratifikasi Aplikasi dan Integrasi Sistem

Aplikasi PCBA otomotif mencakup berbagai domain, mulai dari kontrol bodi dan powertrain hingga kokpit cerdas dan pengemudian otonom. Setiap skenario mempunyai prioritas yang berbeda:

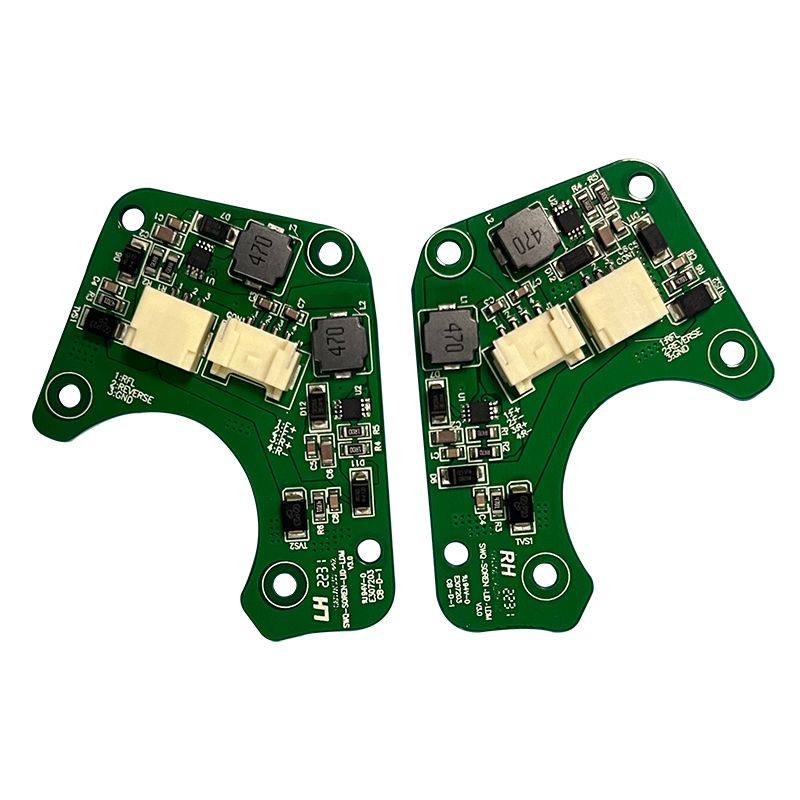

• Body Domain (BCM, Body Control Module): Menekankan kontrol I/O dan konsumsi daya yang rendah, dengan sensitivitas biaya yang memerlukan tindakan perlindungan yang seimbang.

• Powertrain dan Domain Keamanan (ABS/ESP, Sistem Pengereman Anti-lock/Program Stabilitas Elektronik): Menuntut kecepatan respons yang sangat tinggi dan toleransi terhadap lingkungan ekstrem, sehingga memerlukan IC AEC-Q100 bermutu tinggi dan desain redundansi yang diperkuat.

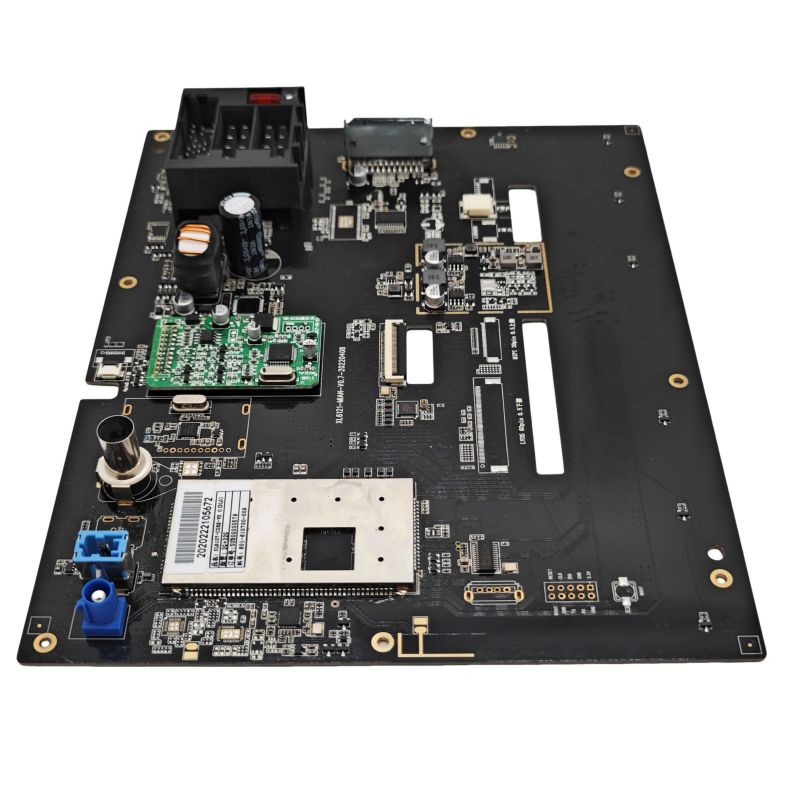

• Domain Infotainment: Memprioritaskan transmisi sinyal berkecepatan tinggi (misalnya HDMI, LVDS) dan kompatibilitas elektromagnetik (EMC), sering kali menggunakan teknologi HDI (High-Density Interconnect) atau teknologi rigid-flex untuk mengoptimalkan integritas sinyal.

PCBA mobilpada hakikatnya adalah ilmu determinisme. Ia menetapkan standar yang ketat melalui AEC-Q dan IATF 16949 untuk menyaring gen yang dapat diandalkan dari sumbernya; hal ini memberikan ketahanan pada perangkat keras terhadap lingkungan yang keras melalui desain dan proses khusus yang menargetkan panas, getaran, dan korosi; dan mengunci konsistensi proses mendekati nol cacat dalam produksi massal melalui SPC loop tertutup, inspeksi AOI/X-ray, dan ketertelusuran MES. Seiring berkembangnya arsitektur E/E (Elektronik/Elektronik) otomotif menuju platform komputasi terpusat, PCBA tidak hanya harus mengakomodasi kepadatan komputasi yang lebih tinggi namun juga mencapai redundansi dan prediktabilitas kegagalan dalam kerangka keselamatan fungsional (ISO 26262). Inovasi teknologi di bidang ini terus mendorong industri otomotif menuju cakrawala yang lebih aman, cerdas, dan andal.
