Menghindari Kesalahan Pembumian dan Puing Sekrup: Pedoman Desain untuk PCBA Kontrol Motor dengan Keandalan Tinggi

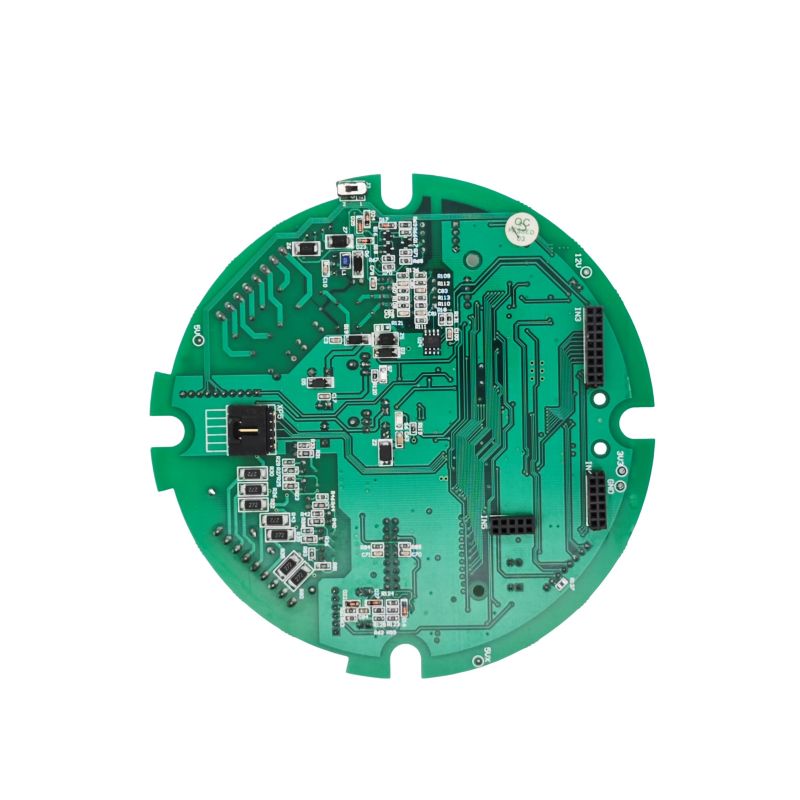

PCBA Kontrol Motor (Perakitan Papan Sirkuit Cetak) adalah penggerak utama kontrol gerakan presisi dalam otomasi industri, robotika, kendaraan energi baru, dan peralatan rumah pintar. Panduan praktis ini menggabungkan wawasan penting mulai dari pemilihan arsitektur, tata letak PCB, perakitan, dan verifikasi, membantu para insinyur dan manajer produk menghindari kesalahan umum dan memastikan transisi yang lancar dari prototipe ke manufaktur bervolume tinggi.

1. Tahap Desain: Arsitektur dan Pemilihan Komponen

1.1 Solusi Kustom vs. Standar

Saat memulai proyek, tentukan apakah akan mengadopsi PCBA khusus atau modul standar siap pakai. Meskipun PCBA khusus memerlukan biaya NRE (Non-Recurring Engineering) di muka yang lebih tinggi, PCBA ini memungkinkan pengoptimalan untuk jenis motor tertentu—seperti BLDC, stepper, atau servo—dan target kinerja yang presisi (misalnya, akurasi kecepatan/torsi dalam ±0,5%). Solusi khusus juga menawarkan efisiensi integrasi sistem yang unggul (seringkali melebihi 95%) dan keandalan jangka panjang dalam kondisi pengoperasian yang sulit.

1.2 Pemilihan Chipset Inti dan Topologi

• Prosesor: MCU 32-bit dengan periferal kontrol motor khusus (misalnya, inti ARM Cortex-M4) sangat disarankan untuk menangani algoritme komputasi intensif seperti Kontrol Berorientasi Lapangan (FOC) dengan respons waktu nyata.

• Tahap Pengemudi dan Tenaga:

• Untuk desain integrasi tinggi, pilih IC driver BLDC terintegrasi penuh (misalnya, seri TI MCF831xC) yang menggabungkan driver gerbang dan FET daya. Hal ini menyederhanakan sirkuit eksternal, namun memerlukan pemisahan yang hati-hati—setidaknya lima kapasitor penting (VM-PGND, CPH-CPL, dll.) harus ditempatkan per lembar data untuk memastikan pengoperasian yang stabil.

• Untuk aplikasi berdaya tinggi (misalnya >50A), lebih disukai MOSFET/IGBT diskrit dengan driver gerbang khusus. Pertimbangkan perangkat dengan celah pita lebar (SiC atau GaN) untuk mencapai frekuensi peralihan yang lebih tinggi dan mengurangi kerugian.

2. Tata Letak PCB: Seni Peredam Kebisingan dan Manajemen Termal

Papan kontrol motor pada dasarnya merupakan rakitan dengan sinyal campuran dan boros daya. Tata letak yang buruk adalah penyebab utama kegagalan EMC dan pengembalian lapangan.

2.1 Strategi Partisi Sirkuit dan Pengardean (Kritis)

Aturan Emas: Isolasi secara fisik ground listrik dari ground sinyal.

• Zonasi: Bagilah PCB menjadi tiga wilayah berbeda:

• Zona Bising: Inverter daya, relai, dan loop penggerak gerbang.

• Zona Digital: MCU, antarmuka komunikasi (CAN, UART, SPI).

• Zona Analog: Penginderaan arus/tegangan, input encoder/resolver. Jauhkan jejak PWM frekuensi tinggi dari jalur umpan balik analog yang sensitif.

• Implementasi Pembumian:

• Gunakan pendekatan grounding satu titik atau ground plane terpisah.

• Hubungkan ground digital dan analog pada satu titik di dekat pin referensi ADC.

• Isolasikan ground listrik (berisik) dan sambungkan ke titik star-ground sistem melalui jalur impedansi rendah, untuk mencegah arus transien besar merusak sinyal kontrol.

• Rekomendasi Penumpukan: Papan 4 lapis sangat ideal jika anggaran memungkinkan. Gunakan lapisan tanah khusus yang berdekatan dengan sisi komponen utama untuk menyediakan jalur balik dengan induktansi rendah dan pelindung bawaan. Untuk desain 2 lapis, gunakan penggenangan tanah secara ekstensif dan pertahankan jalur listrik sependek dan selebar mungkin.

2.2 Power Loops dan Pembuangan Termal

• Lebar Jejak dan Area Lingkaran: Bus DC dan jejak keluaran tiga fasa harus pendek dan lebar untuk menahan di/dt yang tinggi. Pasangan sinyal penggerak gerbang harus berjalan paralel dan dekat dengan terminal sumber MOSFET yang sesuai untuk meminimalkan induktansi parasit.

• Manajemen Termal: Gunakan jalur termal untuk mengalirkan panas secara efisien dari perangkat listrik ke bidang tembaga bagian dalam atau bantalan heatsink lapisan bawah. Gunakan bukaan masker solder (terpapar tembaga) pada jalur berarus tinggi untuk mengaktifkan pemasangan heatsink tambahan.

3. Perakitan dan Manufaktur: Detail yang Terabaikan Namun Kritis

3.1 Ketahanan Rantai Pasokan dalam Perencanaan BOM

Sebelum finalisasi BOM (Bill of Materials), lakukan penilaian risiko pasokan untuk item yang sudah lama ada seperti MCU dan transceiver komunikasi. Jika memungkinkan, simpan jejak alternatif yang kompatibel dengan pin di tata letak untuk menghindari penghentian produksi yang disebabkan oleh gangguan pemasok satu sumber.

3.2 Kebersihan Pengencang Sekrup (Mode Kegagalan yang Sering Diabaikan)

Selama perakitan PCBA pengontrol motor, serpihan logam yang dibawa oleh sekrup merupakan pembunuh tersembunyi yang menyebabkan korsleting dan penurunan isolasi.

• Risiko: Partikel logam dari pengumpan sekrup yang bergetar dapat jatuh ke pin IC berdensitas tinggi atau di antara jalur yang berdekatan, menyebabkan kegagalan intermiten atau korsleting saat penyalaan dihidupkan.

• Penanggulangan:

• Ganti pengumpan mangkuk getar tradisional dengan pengumpan tipe bertahap untuk meminimalkan pembentukan partikel akibat gesekan.

• Perkenalkan stasiun penghapus debu vakum segera sebelum langkah pengikatan.

• Gunakan obeng listrik pintar dengan pemantauan torsi dan sudut secara real-time untuk mencegah torsi yang kurang (mengambang) atau pelepasan ulir.

4. Pengujian dan Validasi: Melampaui "Apakah Berputar?"

1. Uji Fungsional (FCT): Dalam kondisi berbeban, verifikasi waktu respons perlindungan arus berlebih dan suhu berlebih—misalnya, memastikan penghentian driver dipicu dalam waktu <10µs. Juga validasi logika penurunan daya dinamis selama penurunan tegangan.

2. Pra-Kepatuhan Kompatibilitas Elektromagnetik (EMC): Emisi terpancar dan terpancar (CE/RE) adalah masalah umum. Jika terjadi kegagalan, pertama-tama periksa apakah dioda TVS dengan nilai yang tepat dan tersedak mode umum ditempatkan pada input daya, dan optimalkan laju perubahan tegangan peralihan PWM dengan menyesuaikan resistor gerbang.

3. Keandalan Jangka Panjang: Lakukan siklus termal dan uji pengoperasian berkelanjutan untuk memverifikasi integritas sambungan solder dan penurunan penurunan komponen pada suhu sekitar maksimum.

Merancang yang dapat diandalkanPCBA Kontrol Motorpada dasarnya adalah sebuah trade-off segitiga antara kinerja listrik, termodinamika, dan kompatibilitas elektromagnetik. Setiap keputusan—mulai dari partisi sirkuit yang jelas dan grounding yang disiplin, hingga kontrol kebersihan perakitan yang ketat—menentukan stabilitas jangka panjang produk dalam lingkungan industri yang penuh tantangan. Dengan menerapkan strategi yang diuraikan dalam panduan ini, Anda dapat secara signifikan mengurangi tingkat kegagalan, memperpendek siklus pengembangan, dan meningkatkan ketahanan sistem kendali motor Anda secara keseluruhan.
