Menguasai PCBA Konsol Game: Panduan Teknik Lengkap

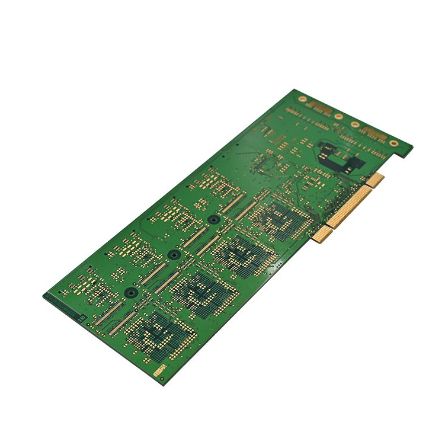

PCBA (Perakitan Papan Sirkuit Cetak) dari konsol game adalah "jantungnya" – ia membawa prosesor, memori, driver tampilan, dan semua antarmuka periferal. Baik Anda sedang membuat perangkat game genggam retro atau perangkat game portabel modern, panduan ini memandu Anda melalui seluruh prosesnya.

Perencanaan Pertama: Tentukan Konsol Game Anda

Menginvestasikan waktu dalam perencanaan sebelum mengambil besi solder akan menyelamatkan Anda dari banyak sakit kepala di kemudian hari.

1. Tentukan Tujuan dan Spesifikasi Inti Anda

Pikirkan dengan jernih jenis konsol game apa yang ingin Anda buat:

• Gaya Retro: Menjalankan game emulasi 8-bit atau 16-bit, persyaratan kinerja rendah, bagus untuk pemula. Contoh umumnya adalah perangkat yang kompatibel dengan Arduboy yang menggunakan ATmega32u4 16MHz yang menggerakkan layar OLED 128×64.

• Gaya Modern: Menjalankan Linux, mengemulasi PSP atau sistem tingkat yang lebih tinggi. Hal ini memerlukan inti yang lebih kuat – misalnya, Raspberry Pi 3B+ dengan layar IPS 7 inci, ditambah manajemen daya khusus dan papan tombol ekspansi.

2. Pilih Komponen Inti

Berikut adalah bill of material yang khas untuk akonsol permainan PCBA:

Tip Pro: Selalu verifikasi level tegangan dan logika (3,3V vs. 5V) di semua komponen untuk memastikan keduanya dapat berkomunikasi dengan baik.

Desain Sirkuit dan Pembuatan Prototipe

Setelah perencanaan selesai, Anda beralih ke inti pengembangan PCBA – desain dan manufaktur.

1. Skema dan Tata Letak PCB

Gunakan alat EDA (KiCad, Altium Designer, EAGLE) untuk menyelesaikan hal berikut:

• Gambar skemanya: Hubungkan pin IC prosesor, layar, tombol, penyimpanan, dan manajemen daya dengan benar.

• Tata letak PCB: Tempatkan prosesor utama di dekat konektor layar untuk memperpendek jalur sinyal berkecepatan tinggi. Memperluas jalur listrik dan ground, dan menggunakan ground plane yang kokoh untuk mengurangi interferensi elektromagnetik (EMI).

• Jalankan DRC: Jalankan Pemeriksaan Aturan Desain untuk memastikan lebar dan jarak lintasan memenuhi kemampuan pabrikan Anda.

2. Pembuatan Prototipe dan Persiapan BOM

Ekspor file Gerber dan kirimkan ke pabrik PCB untuk pembuatan prototipe. Sementara itu, mulailah mencari komponen. Perhatikan bahwa IC dan konektor khusus dapat memiliki waktu tunggu 12–24 minggu, jadi rencanakan terlebih dahulu.

 Perakitan PCBA – Penyolderan dan Pemasangan

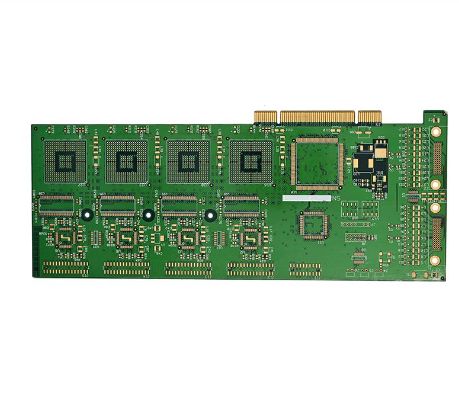

Setelah Anda menerima PCB kosong, saatnya menyolder dan merakit. Pilih metode yang sesuai dengan tingkat keahlian Anda.

1. Penyolderan Komponen SMT (Pemasangan Permukaan)

Untuk komponen SMD kecil seperti resistor dan kapasitor, proses profesional menggunakan penyolderan pick-and-place + reflow. Dalam skenario DIY, Anda dapat:

• Menyolder dengan tangan: Gunakan pinset untuk memposisikan bagian tersebut, panaskan bantalan dan pin dengan ujung besi, dan masukkan kawat solder.

• Reflow: Oleskan pasta solder pada bantalan, letakkan komponen, dan panaskan PCB di atas hotplate hingga pasta meleleh (~190°C).

2. Penyolderan Komponen THT (Melalui Lubang)

Tombol, tempat baterai, kepala pin, dan bagian serupa dimasukkan dari sisi atas dan disolder di sisi bawah.

Tip Menyolder:

• Solder komponen yang lebih pendek terlebih dahulu (resistor, kapasitor), lalu komponen yang lebih tinggi (header, soket).

• Atur suhu setrika ke ~300°C, dan panaskan setiap sambungan selama kurang dari 5 detik untuk menghindari kerusakan pada bagian atau bantalan.

• Perhatikan baik-baik polaritas LED, kapasitor elektrolitik, dan kabel baterai (merah = positif, hitam = negatif).

Firmware dan Perangkat Lunak

Dengan perangkat keras yang telah dirakit, konsol Anda hanyalah sebuah "tubuh" – ia memerlukan firmware agar dapat hidup.

1. Siapkan lingkungan pengembangan: Instal Arduino IDE, Raspberry Pi OS, atau toolchain setara untuk prosesor pilihan Anda. Untuk proyek berbasis Arduino Pro Micro, instal perpustakaan Arduboy2.

2. Tulis/flash firmware: Firmware menangani inisialisasi perangkat keras, membaca input tombol, menggerakkan tampilan, dan menjalankan logika permainan. Pemula harus memulai dengan proyek sumber terbuka (seperti perpustakaan game Arduboy) untuk mempelajari cara mem-porting game.

3. Memuat game: Untuk konsol dengan dukungan microSD, letakkan file ROM game di kartu; firmware membaca dan menjalankannya dari sana.

Pengujian dan Verifikasi

Ini adalah langkah jaminan kualitas – jangan pernah melewatkannya.

1. Inspeksi sebelum listrik: Gunakan multimeter untuk memeriksa arus pendek antara listrik dan ground. Periksa kembali polaritas dan orientasi semua bagian.

2. Tes penyalaan: Pertama, nyalakan tanpa memasukkan IC utama, verifikasi bahwa setiap rel daya (misalnya, 3.3V, 5V) menghasilkan keluaran yang benar. Kemudian instal prosesor dan uji fungsionalitas dasar.

3. Tes fungsional: Uji input tombol, output tampilan, audio, dan pengisian daya satu per satu. Gunakan kode pengujian yang mengulang setiap fungsi untuk memverifikasi setiap baris berfungsi.

4. Tes gameplay: Jalankan game terus menerus selama 15–30 menit. Pantau stabilitas layar, respons tombol, dan kenaikan suhu secara keseluruhan.

Tip Tingkat Lanjut dan Kesalahan Umum

• Desain termal: Inti berkinerja tinggi (misalnya, Raspberry Pi) menghasilkan panas yang signifikan – memperhitungkan heatsink atau lubang ventilasi pada tata letak PCB dan desain penutup.

• EMI (Interferensi Elektromagnetik): Untuk sinyal digital berkecepatan tinggi, gunakan pasangan diferensial dan kelilingi dengan jejak tanah untuk mengurangi kebisingan.

• DFM (Desain untuk Kemampuan Manufaktur): Jika Anda merencanakan produksi dalam jumlah kecil, konsultasikan dengan pabrik PCBA Anda di awal fase desain untuk memastikan tata letak Anda sesuai dengan kemampuan manufakturnya.
