Bagaimana Perkembangan Dash Cam PCBA Berkembang: Dari Pemilihan Chip hingga Produksi Massal

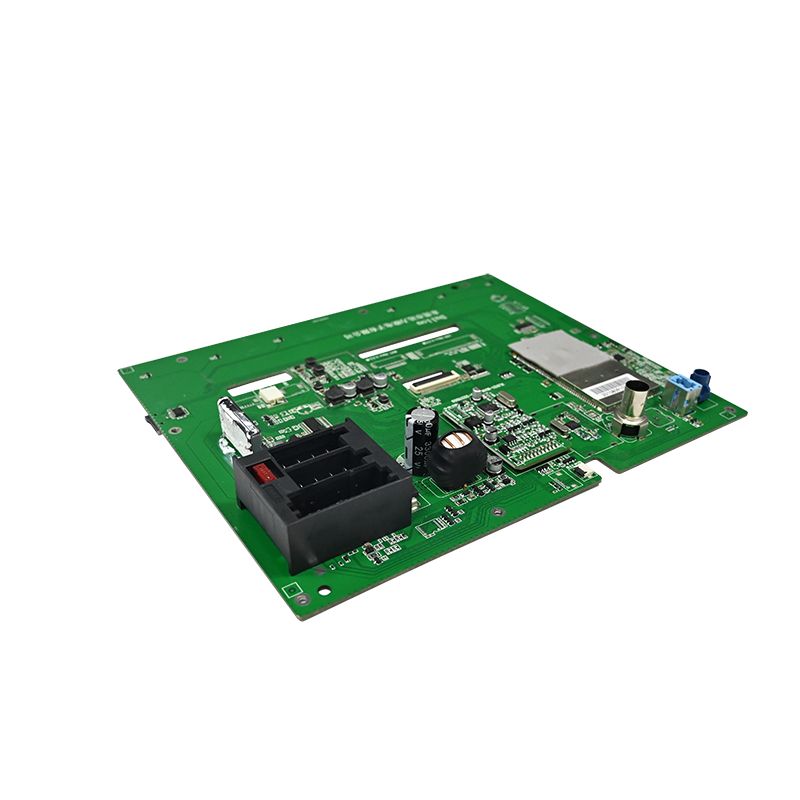

Pada intinya, kamera dasbor tidak ditentukan oleh lensa atau wadahnya, tetapi oleh lensanyaPCBA(Perakitan Papan Sirkuit Cetak). Jika chipsetnya tepat dan boardnya stabil, Anda sudah memenangkan separuh pertarungan. Berdasarkan pengalaman industri di dunia nyata, berikut adalah panduan sederhana yang mencakup pemilihan chipset, desain sirkuit, manufaktur, dan pengujian.

1. Pemilihan Chipset: Pilih "Otak" Terlebih Dahulu, Lalu Bangun Di Sekitarnya

Prosesor utama adalah jantung dari PCBA. Setelah hal ini diputuskan, sisa sirkuit, biaya, dan batas kinerja sebagian besar telah ditetapkan. Saat ini, opsi utama masing-masing memiliki kekuatannya sendiri:

• Ambarella: Dikenal dengan pemrosesan gambar yang unggul, kualitas gambar yang sangat baik, dan efisiensi pengkodean yang tinggi. Ideal untuk kamera dasbor 4K kelas atas, tetapi pengembangannya rumit dan biaya BOM lebih tinggi.

• Novatek: Pemimpin pasar dalam hal volume. Menawarkan nilai uang yang luar biasa, dengan opsi mulai dari level pemula hingga kelas atas (mendukung 4K, HDR). Seringkali menjadi pilihan utama untuk produk yang diproduksi secara massal.

• Lainnya (Hisilicon, Allwinner, dll.): Digunakan di pasar tertentu atau produk yang sensitif terhadap biaya.

Jangan hanya melihat resolusinya. Nilai kebutuhan Anda yang sebenarnya: Apakah ini mendukung perekaman ganda depan dan belakang? Bagaimana performanya di kondisi minim cahaya? Apakah Anda memerlukan fitur ADAS atau AI? Ini menentukan daya komputasi dan kemampuan ISP (Image Signal Processor) yang diperlukan.

Setelah prosesor utama dipilih, perhatikan periferal utama berikut:

• Manajemen Daya: Tenaga otomotif terkenal berisik (9V–16V dengan lonjakan sementara). Anda harus menggunakan konverter DC-DC tegangan input lebar dengan perlindungan tegangan berlebih, arus berlebih, dan polaritas terbalik. Jika mode parkir diperlukan, tambahkan sirkuit deteksi/perlindungan tegangan rendah untuk mencegah terkurasnya aki mobil.

• Sensor Gambar: Seri Sony IMX (misalnya, IMX335) adalah pilihan umum. Pastikan antarmuka MIPI CSI cocok dengan prosesor utama.

• Penyimpanan: Gunakan eMMC untuk penyimpanan firmware dan slot kartu TF untuk penyimpanan video. Slot kartu harus memiliki perlindungan ESD.

2. Esensi Desain Sirkuit: Anti-Interferensi dan Manajemen Termal Adalah Tantangan Utama

Kamera dasbor diletakkan di kaca depan, terpanggang di bawah sinar matahari musim panas dan membeku di musim dingin, sambil menahan getaran yang konstan. Hal ini menuntut stabilitas dan keandalan yang sangat tinggi dari PCBA. Dua isu penting yang harus diatasi pada tahap desain:

2.1 Manajemen Termal (Pembuangan Panas)

Selama perekaman video 4K, prosesor dan sensor menghasilkan panas yang signifikan dalam wadah tertutup. Manajemen termal yang buruk menyebabkan kerusakan sistem, artefak gambar, dan percepatan penuaan komponen. Solusi efektif meliputi:

Tembaga besar mengalir di bawah prosesor utama, dengan saluran termal padat yang terhubung ke lapisan tembaga bagian dalam dan bawah untuk menyebarkan panas.
Penempatan komponen yang strategis untuk mendistribusikan sumber panas secara merata dan menghindari titik panas lokal.
Merancang PCBA untuk memanfaatkan wadah logam atau penyebar panas khusus untuk pendinginan pasif.

2.2 Integritas Sinyal dan EMI/EMC

Sinyal berkecepatan tinggi (MIPI, DDR) dan sinyal RF (Wi-Fi, GPS) dimasukkan ke dalam papan kecil. Tanpa desain yang cermat, interferensi akan menyebabkan noise gambar, penurunan bingkai, atau hilangnya sinyal.

Kontrol Impedansi: Menghitung dan mengontrol secara ketat impedansi diferensial 100Ω untuk MIPI, USB, dan pasangan diferensial kecepatan tinggi lainnya, serta impedansi ujung tunggal 50Ω untuk jejak penting lainnya.
Pencocokan Panjang: Pasangan diferensial dan grup data DDR harus memiliki pencocokan panjang yang ketat (dalam ±10 mil) untuk memastikan pengaturan waktu yang tepat.
Pelacakan Penjaga: Rutekan jejak darat bersama sinyal penting (jam, I2C, audio, video) dan tambahkan jalur penyambungan untuk isolasi.
Penumpukan Lapisan: Gunakan PCB 4 lapis atau 6 lapis yang memiliki bidang tanah padat dan bidang daya padat. Rutekan sinyal berkecepatan tinggi pada lapisan dalam untuk menggunakan pesawat sebagai pelindung.

Selain itu, selalu tempatkan dioda TVS pada konektor input untuk perlindungan ESD, tambahkan manik-manik ferit dan kapasitor pada input daya untuk memfilter, dan gunakan pemisahan satu titik antara ground plane analog dan digital. Ini adalah teknik sederhana namun sangat efektif.

3. Manufaktur dan Kontrol Kualitas: Penjaga Gerbang Sebelum Produksi Massal

Desain yang bagus hanyalah separuh cerita. Untuk mengirimkan PCBA yang andal, proses pembuatan dan pengujian yang menyeluruh tidak dapat dinegosiasikan.

• Perakitan SMT dan Inspeksi AOI: Pabrik terkemuka menggunakan SPI 3D untuk memeriksa kualitas pasta solder, mesin pick-and-place berkecepatan tinggi untuk komponen BGA dan 0402, dan AOI (Inspeksi Optik Otomatis) untuk mendeteksi cacat solder (penghubung, sambungan dingin, komponen hilang).

• FCT (Uji Sirkuit Fungsional): Mensimulasikan pengoperasian kamera dasbor sebenarnya dengan menyalakan PCBA dan menguji setiap fungsi: perekaman, audio, perolehan sinyal GPS, respons tombol, dan output tampilan.

• Uji Burn-in (Uji Penuaan): Jalankan PCBA secara terus-menerus selama beberapa hingga puluhan jam dalam ruangan bersuhu tinggi dan lembab. Hal ini memperlihatkan cacat laten (seperti sambungan solder yang terputus-putus atau komponen yang tidak stabil secara termal) dan merupakan langkah penting untuk memastikan keandalan jangka panjang.

Membangun yang dapat diandalkankamera dasbor PCBAadalah upaya rekayasa sistematis. Ini adalah tindakan penyeimbangan—menemukan titik temu antara kinerja, biaya, ukuran fisik, pembuangan panas, dan keandalan jangka panjang. Dengan mengatasi pertimbangan praktis ini sejak awal, Anda dapat menghindari banyak kendala umum dan menyederhanakan jalan Anda menuju peluncuran produk yang sukses.
