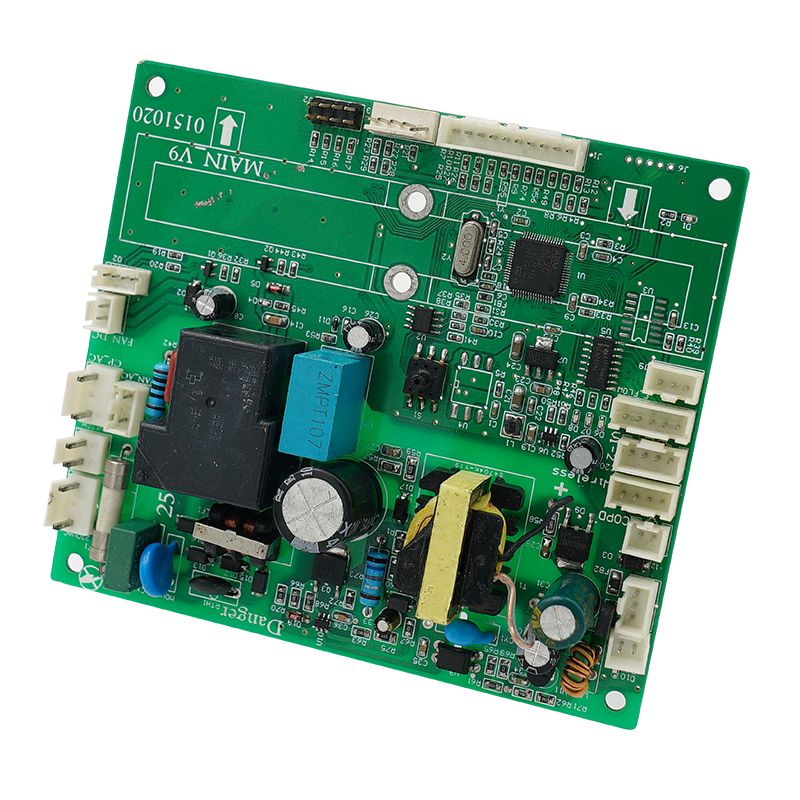

PCBA penggorengan udara

Unixplore Electronics adalah perusahaan Tiongkok yang berfokus pada pembuatan dan produksi PCBA penggoreng udara kelas satu sejak tahun 2008. Kami memiliki sertifikasi standar perakitan PCB ISO9001:2015 dan IPC-610E.

Model:UE-212

mengirimkan permintaan

Deskripsi Produk

Bagaimana Merancang Metode Uji Fungsional untuk PCBA Penggorengan Udara

Unixplore Electronics telah berkomitmen terhadap pengembangan dan pembuatan produk berkualitas tinggiPCBA Penggorengan Udara dalam bentuk tipe OEM dan ODM sejak tahun 2011.

Untuk memastikan pengoperasian stabil jangka panjang dari PCBA Penggorengan Udara, beberapa aspek dapat diatasi:

Merancang metode pengujian fungsional untuk Air Fryer PCBA merupakan langkah penting dalam memastikan pengoperasian dan fungsionalitas normal. Berikut ini adalah langkah-langkah umum untuk merancang metode pengujian fungsional PCBA Air Fryer:

Rencana Uji Fungsional:Pertama, tentukan fungsi yang akan diuji, seperti pemanas, kontrol kipas, penyesuaian suhu, pengatur waktu, dll. Kembangkan rencana pengujian fungsional terperinci untuk memastikan cakupan semua fungsi yang dirancang.

Persiapan Alat Uji:Siapkan instrumen dan perlengkapan pengujian yang diperlukan untuk pengujian fungsional Air Fryer PCBA, seperti termometer, voltmeter, amperemeter, dll., untuk memantau dan mencatat hasil pengujian.

Pengujian Listrik:Lakukan pengujian kelistrikan untuk memeriksa sambungan sirkuit apakah berfungsi dengan baik, dan pastikan voltase dan arus memenuhi persyaratan desain, pastikan semua komponen sirkuit berfungsi dengan benar.

Uji Fungsi Pemanasan:Uji fungsi pemanasan PCBA Penggorengan Udara, termasuk mengatur suhu dan waktu pemanasan, memastikan elemen pemanas berfungsi dengan baik dan mencapai suhu yang diharapkan.

Tes Kontrol Kipas:Uji fungsi start/stop dan kontrol kecepatan kipas, pastikan kipas bekerja dengan baik dan kecepatan dapat diatur sesuai kebutuhan.

Uji Penyesuaian Suhu:Uji keakuratan sensor suhu dan fungsi penyesuaian suhu pada papan kontrol, memastikan kontrol suhu yang akurat selama proses pemanasan.

Uji Fungsi Pengatur Waktu:Uji fungsi pengatur waktu, termasuk pengaturan waktu, waktu mulai dan berhenti, untuk memastikan fungsi pengaturan waktu normal dan dapat diandalkan.

Uji Perlindungan Keamanan:Uji fungsi perlindungan keselamatan, seperti perlindungan panas berlebih dan perlindungan hubung singkat, untuk memastikan bahwa pemanasan dapat segera dihentikan dalam situasi abnormal untuk melindungi peralatan dan keselamatan pengguna.

Pencatatan dan Analisis Data:Catat data pengujian, analisis hasil pengujian, identifikasi potensi masalah, serta sesuaikan dan perbaiki PCBA Penggorengan Udara.

Laporan Uji:Tulis laporan pengujian terperinci, yang mencatat proses pengujian, hasil, dan masalah yang ditemukan, untuk memberikan referensi untuk pengoptimalan dan peningkatan lebih lanjut dari Air Fryer PCBA.

Unixplore menyediakan layanan turnkey satu atap untuk AndaEMSDanperakitan PCBproyek. Jangan ragu untuk menghubungi kami untuk pembuatan papan Anda, kami dapat membuat penawaran dalam 24 jam setelah kami menerima AndaFile GerberDandaftar BOM!

Pembuatan PCBA Penggorengan Udara

* File Gerber dan daftar BOM disediakan oleh klien
* PCB telanjang diproduksi, komponen dibeli oleh kami
* Fabrikasi PCB dengan bagian-bagian yang dirakit sepenuhnya
* 100% Diuji Secara Fungsional OK sebelum pengiriman
* Sesuai RoHS, proses manufaktur bebas timah
* Pengiriman cepat, dengan paket ESD independen
* Layanan manufaktur elektronik terpadu untuk desain PCB, tata letak PCB, pembuatan PCB, pengadaan komponen, perakitan SMT dan DIP PCB, pemrograman IC, uji fungsi, pengemasan dan pengiriman

Uniexplore Kemampuan Perakitan PCB & PCB

Parameter	Kemampuan
Lapisan	1-40 lapisan
Tipe Perakitan	Lubang Melalui (THT), Pemasangan Permukaan (SMT), Campuran (THT+SMT)
Ukuran Komponen Minimum	0201(01005 Metrik)
Ukuran Komponen Maksimum	2,0 inci x 2,0 inci x 0,4 inci (50 mm x 50 mm x 10 mm)
Jenis Paket Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dll.
Pitch Pad Minimum	0,5 mm (20 mil) untuk QFP, QFN, 0,8 mm (32 mil) untuk BGA
Lebar Jejak Minimum	0,10 mm (4 juta)
Izin Jejak Minimum	0,10 mm (4 juta)
Ukuran Bor Minimum	0,15 mm (6 juta)
Ukuran Papan Maksimum	18 inci x 24 inci (457 mm x 610 mm)
Ketebalan Papan	0,0078 inci (0,2 mm) hingga 0,236 inci (6 mm)
Bahan Papan	CEM-3,FR-2,FR-4, Tg Tinggi, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dll.
Permukaan Selesai	OSP, HASL, Flash Emas, ENIG, Jari Emas, dll.
Jenis Pasta Solder	Bertimbal atau Bebas Timah
Ketebalan Tembaga	0,5 ons – 5 ons
Proses Perakitan	Penyolderan Reflow, Penyolderan Gelombang, Penyolderan Manual
Metode Inspeksi	Inspeksi Optik Otomatis (AOI), X-ray, Inspeksi Visual
Metode Pengujian In-House	Uji Fungsional, Uji Probe, Uji Penuaan, Uji Suhu Tinggi dan Rendah
Waktu Penyelesaian	Sampling: 24 jam hingga 7 hari, Mass Run: 10 - 30 hari
Standar Perakitan PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E kelas II

Layanan EMS Nilai Tambah Uniexplore

* Sesuai RoHS, proses manufaktur bebas timahHEX,PERIDantempat sampah.
● Air Fryer PCBA Perlengkapan pengujian fungsional yang disesuaikan dengan kebutuhan pengujian klien
● Layanan pembuatan kotak termasuk cetakan kotak plastik & logam serta produksi komponen
● Lapisan konformal termasuk lapisan pernis selektif, pot resin epoksi
● Rangkaian kawat dan rakitan kabel
● Perakitan produk jadi termasuk kotak, layar, saklar membran, pelabelan, dan kemasan karton atau kotak ritel yang disesuaikan.
● Berbagai pengujian pihak ketiga untuk PCBA tersedia berdasarkan permintaan
● Bantuan Sertifikasi Produk

Prosedur Produksi PCBA
