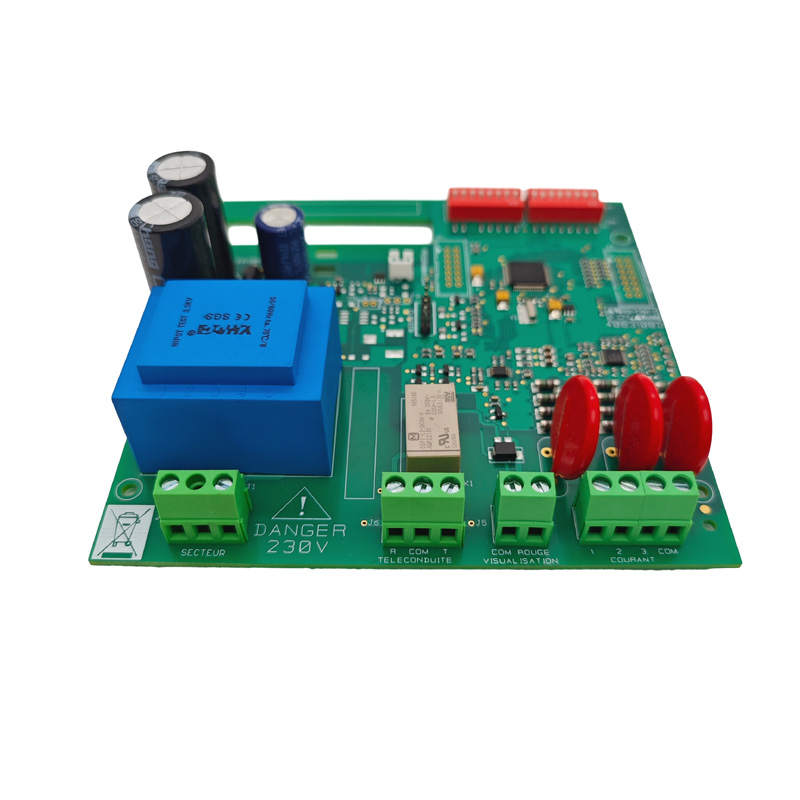

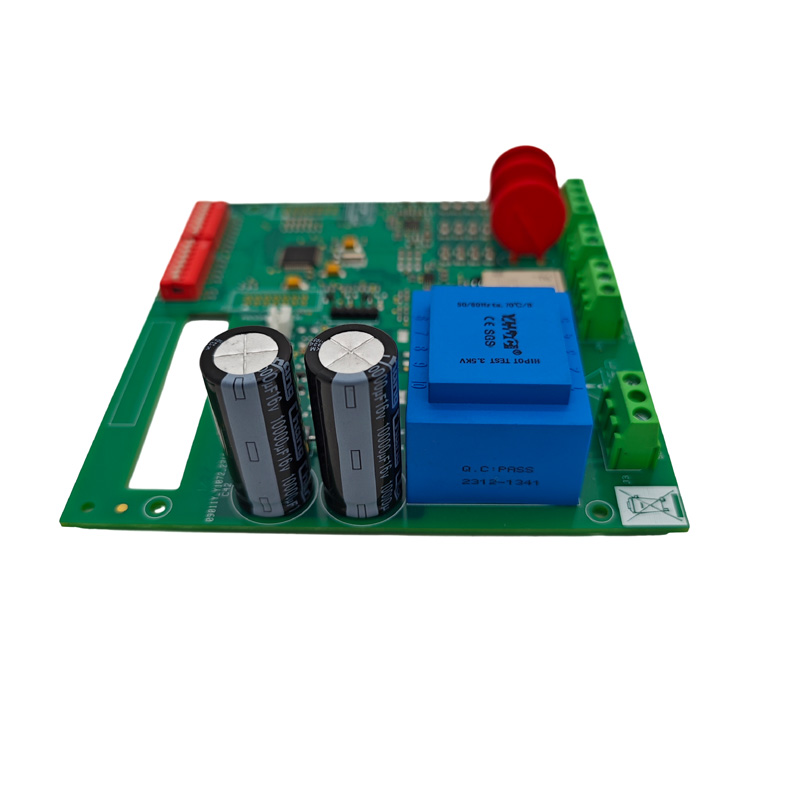

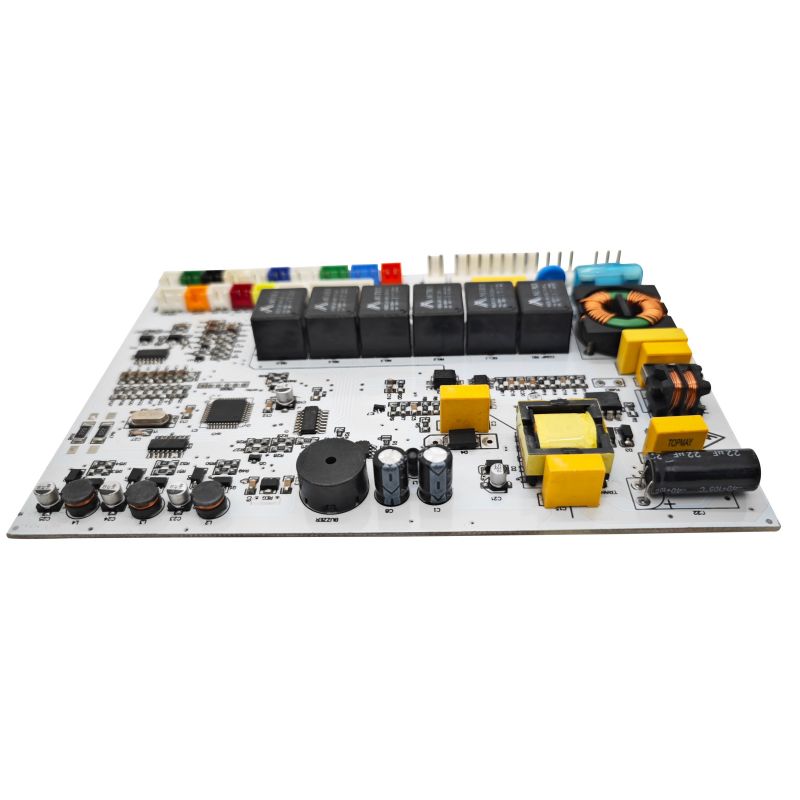

Memancing Sonar PCBA

Sistem sonar penangkapan ikan (pencari ikan) adalah komponen elektronik inti dalam peralatan pendeteksi laut, yang banyak digunakan dalam penangkapan ikan rekreasi, penangkapan ikan komersial, dan eksplorasi bawah air. Sebagai penyedia layanan manufaktur PCBA profesional, kami menawarkan solusi terpadu mulai dari desain hingga perakitan produk jadi, memastikan pengoperasian yang andal di lingkungan laut yang keras yang ditandai dengan semprotan garam, kelembapan tinggi, dan fluktuasi suhu ekstrem.

Dua Rakitan Inti PCBA Sonar Perikanan

Sistem sonar terdiri dari dua rakitan elektronik, masing-masing dengan persyaratan PCBA yang berbeda:

Tampilan/Prosesor PCBA

• Pemrosesan sinyal sonar – mengubah gema balik menjadi gambar digital

• Integrasi navigasi GPS – menggabungkan data posisi dengan pembacaan sonar

• Penggerak tampilan – mengontrol output LCD atau layar sentuh

• Interaksi antarmuka pengguna – tombol membaca atau input sentuh

PCBA transduser

1. Pembangkitan pulsa – menghasilkan semburan tegangan tinggi (±40V hingga ±100V) pada frekuensi sonar

2. Penerimaan gema – memperkuat dan mengkondisikan sinyal balik yang lemah (rentang mikrovolt)

3. Peralihan Transmisi/Terima – peralihan cepat antara mode transmisi dan penerimaan

4. Pencocokan impedansi – pencocokan karakteristik kabel dan transduser

Tren Manufaktur Modern: Transduser penangkapan ikan kelas atas kini menggunakan teknologi SMT, dengan mesin pick-and-place yang memasang elemen piezoelektrik langsung ke PCBA, menggantikan penempatan kristal keramik secara manual untuk meningkatkan akurasi dan mengurangi biaya.

Spesifikasi Teknis Inti

Konfigurasi yang Tersedia

• Frekuensi tunggal, pancaran tunggal: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Frekuensi ganda, pancaran tunggal: 38/200 kHz atau 50/200 kHz (umum untuk memancing)

• Daya tinggi: konfigurasi komersial perairan dalam 4 kW

Spesifikasi Fisik PCBA

Enam Pertimbangan Desain Kritis

1. Integritas Sinyal – Memastikan Akurasi Deteksi

Frekuensi sonar berkisar dari 50 kHz hingga lebih dari 900 kHz. Tata letak PCBA secara langsung memengaruhi jangkauan dan akurasi deteksi:

• Jejak yang dikontrol impedansi: 50Ω atau 75Ω khas untuk kabel transduser

• Panjang jejak yang cocok: Untuk transduser array bertahap, semua jejak elemen harus memiliki panjang listrik yang sama

• Cincin pelindung: Kelilingi input analog sensitif dengan jejak yang dibumikan untuk menolak kebisingan

• Pisahkan ground analog/digital: Hubungkan pada satu titik bintang di dekat input daya

2. Perlindungan Kelembapan – Faktor Keandalan #1

Lingkungan laut memaparkan PCBA terhadap semprotan garam, kondensasi, dan perendaman langsung. Lapisan konformal tidak dapat dinegosiasikan:

Target Peringkat IP:

• Unit tampilan: IP65 minimum (kedap debu, tahan semprotan air)

• Rakitan transduser: IP68 minimum (tahan imersi hingga 1m+)

3. Peralihan Transmisi/Penerimaan (T/R) – Melindungi Penerima Sensitif

Transduser sonar tidak dapat mengirim dan menerima secara bersamaan. PCBA harus menyertakan sakelar T/R yang melindungi Penguat Kebisingan Rendah (LNA) yang sensitif dari pulsa transmisi tegangan tinggi:

• Perlindungan tiga lapis: Sirkuit perajang + penjepit tegangan + resistansi seri

• Waktu respons: <10μs (kedalaman 1 kaki di perairan dangkal = 2μs pulang pergi)

• Peringkat perlindungan penerima: Bertahan pada puncak ±100V pada input ±5V

4. Desain Penguat Daya

Meningkatkan sinyal tingkat logika MCU (5V) ke tegangan yang diperlukan untuk menggerakkan transduser:

5. Rantai Penerima – Amplifikasi dan Penyaringan

Gema balik sangat lemah (milivolt atau mikrovolt). Rantai penerima memerlukan penguatan tinggi dengan noise rendah:

6. Desain Catu Daya

Menghasilkan beberapa rel tegangan bersih dari satu input baterai laut 12V:

Rekomendasi: Gunakan regulator switching terpisah untuk rel digital dan analog. Gunakan LDO setelah mengganti konverter untuk mendapatkan daya terbersih ke rantai penerima.

Aturan Keandalan Tata Letak PCBA

Panduan Pemilihan Bahan

Persyaratan Pengujian Produksi

Kualifikasi Lingkungan (Standar Produk Komersial)

FAQ

Q1: FR4 kaku atau PCB fleksibel untuk perakitan transduser?

Keduanya dapat dijalankan; pilihan mempengaruhi kinerja dan keandalan:

• Rigid FR4: Terbaik untuk transduser elemen tunggal sederhana, desain frekuensi rendah (50-83 kHz). Biaya lebih rendah, pembuatan lebih mudah, tetapi tidak dapat menyesuaikan dengan bentuk lambung yang melengkung.

• PCB Fleksibel: Terbaik untuk array bertahap, frekuensi tinggi (200 kHz+), desain housing melengkung. Sesuai dengan bentuk yang rumit, mengurangi ukuran rumah, namun biayanya lebih tinggi.

Tren industri: Pencari ikan premium kini menggunakan PCBA fleksibel dengan elemen piezoelektrik SMT, memungkinkan penempatan puluhan elemen transduser kecil secara tepat dalam susunan melengkung atau linier untuk membentuk berkas sonar.

Q2: Bagaimana cara melindungi preamp penerima dari pulsa transmisi tegangan tinggi?

Gunakan skema perlindungan tiga lapis:

1. Sirkuit perajang: MOSFET atau dioda PIN bolak-balik secara seri dengan input penerima – MATI selama transmisi

2. Penjepit tegangan: Penjepit dioda Schottky atau Zener bolak-balik hingga ±5V atau ±10V

3. Resistansi seri: resistor 100Ω hingga 1kΩ antara sakelar T/R dan input LNA membatasi arus selama kondisi gangguan

Q3: Apa yang menyebabkan sinyal sonar terputus-putus atau gema hantu?

Seringkali dapat dilacak ke cacat desain atau perakitan PCBA:

1. Masuknya uap air pada konektor → Pasang sambungan konektor, gunakan konektor yang tersegel

2. Sambungan solder retak pada elemen SMT → Gunakan PCB fleksibel, tambahkan lapisan bawah epoksi

3. Decoupling pada rel daya tidak memadai → Tambahkan kapasitor massal 1000μF, pisahkan decoupling 100μF+100nF untuk rel LNA

4. Penyetelan filter bandpass buruk → Gunakan komponen toleransi 1%, verifikasi dengan penganalisis jaringan

Mengapa Memilih Kami – Presisi Sesuai dengan Persyaratan Fishing Sonar PCBA

Kami telah membangun kemampuan kami secara khusus untuk mengatasi tantangan unik dalam manufaktur elektronik kelautan:

1. Proses Perlindungan Kelembaban Matang

Korosi semprotan garam dan masuknya uap air merupakan tantangan utama dalam lingkungan laut. Kami menawarkan opsi lapisan konformal akrilik, silikon, dan uretan dengan penyemprotan selektif (penghindaran presisi pada area konektor) dan pelacak fluoresen UV untuk memudahkan pemeriksaan – memenuhi persyaratan perlindungan IP68 untuk rakitan transduser.

2. Kemampuan Manufaktur PCB Fleksibel dan Rigid-Flex

Transduser penangkapan ikan kelas atas semakin banyak menggunakan solusi elemen piezoelektrik PCB + SMT yang fleksibel. Kami mendukung pembuatan PCB fleksibel (polimida/PET) dan papan kaku-fleksibel – memungkinkan pemosisian susunan yang tepat, kompatibilitas wadah melengkung, dan pengurangan ukuran keseluruhan.

3. Layanan Turnkey Satu Pintu – Mengurangi Overhead Koordinasi

Dari fabrikasi PCB → pengadaan komponen → Perakitan SMT/DIP → pemrograman → pengujian fungsional → pelapisan konformal → perakitan kawat harness → perakitan produk jadi, semua proses diselesaikan sendiri, sehingga meminimalkan biaya koordinasi multi-vendor dan risiko kualitas.

4. Kemampuan Pengujian dan Validasi Komprehensif

Dilengkapi dengan 2 ruang uji penuaan, 2 ruang uji suhu tinggi/rendah, dan berbagai instrumen pengujian profesional, kami dapat melakukan:

• Tes Dalam Sirkuit (TIK)

• Uji siklus termal (-40°C hingga +85°C)

• Tes semprotan garam

• Tes kejut suhu

• Pengujian fungsional (termasuk validasi peralihan T/R, pengujian lantai kebisingan)

5. Dukungan Volume Fleksibel

Kapasitas produksi PCBA tahunan melebihi 1,5 juta unit, sekaligus mendukung uji coba volume kecil tanpa MOQ – transisi yang mulus dari verifikasi prototipe ke produksi massal.

Kualifikasi Kami

• Didirikan: 2011

• Area Pabrik: 3.000+ meter persegi

• Insinyur Litbang: 20

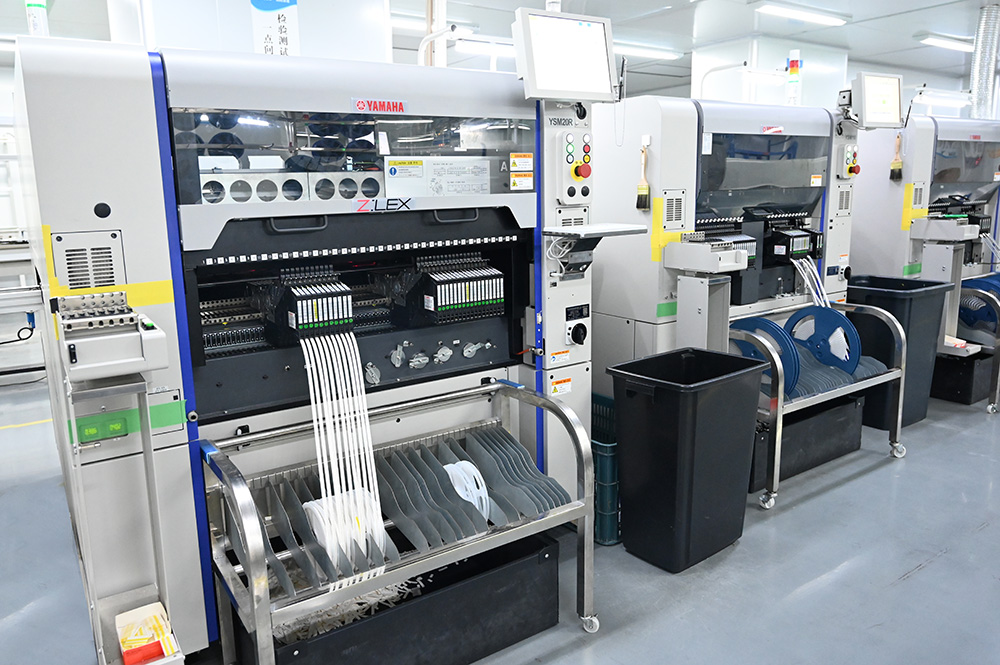

• Jalur Produksi SMT: 6

• Jalur Perakitan DIP: 4

• Jalur Perakitan Produk Jadi: 2

• Sistem Mutu: bersertifikat ISO 9001:2015, sesuai IPC-610E

• Pasar Ekspor: Amerika Utara, Amerika Selatan, Eropa, Asia, Oseania
