Apa Itu Penyolderan Reflow Nitrogen dan Mengapa Mempertimbangkannya?
Aliran ulang nitrogen menggantikan udara standar dalam oven dengan 99,9% N₂ murni. Tidak adanya oksigen mencegah pembentukan oksida pada pasta solder dan kabel komponen.
Perbandingan Proses
ParameterAliran Ulang Udara StandarAliran Balik Nitrogen (N₂)PerbedaanTingkat oksigen20,9%< 1000 ppm (0,1%)200× lebih sedikit O₂Sudut pembasahan25--35°10--15°2× pembasahan lebih baikMenghindari bantalan termal15--25% area5--10% area50--70% penguranganHead-in-bantal cacat0,5--2%< 0,05%10× lebih sedikitSolder ballingVisibleNoneCleaner board

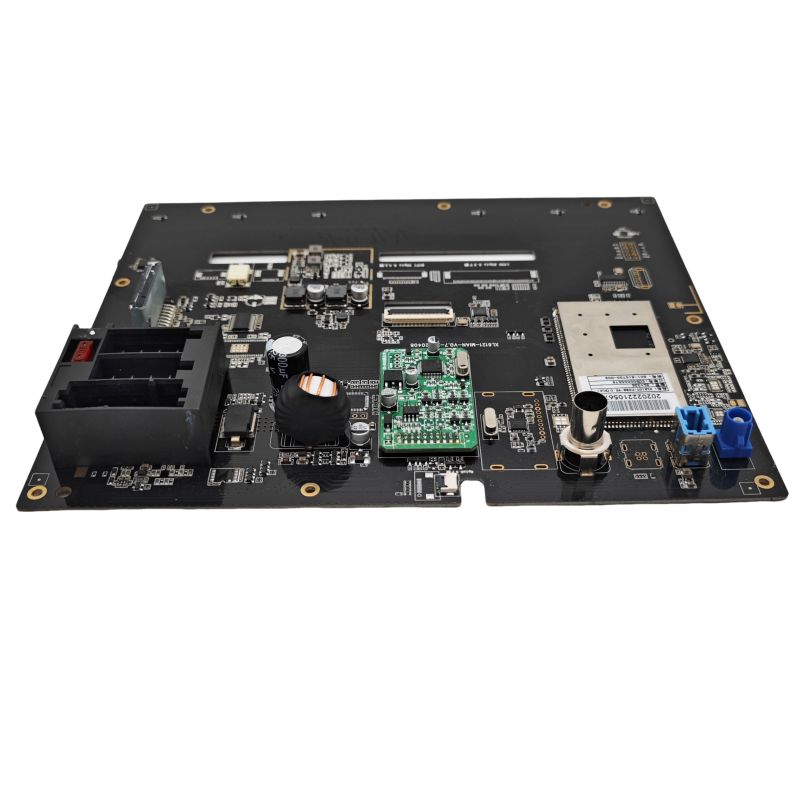

Masalah Oksidasi pada Robot Industri PCBA
Robot industri PCBA sering kali menggunakan bantalan termal besar (tembaga terbuka) di bawah MOSFET, driver gerbang, dan IC manajemen daya. Bantalan ini teroksidasi dengan cepat dalam aliran udara, mencegah solder menjadi basah sepenuhnya. Hasilnya adalah rongga yang memerangkap panas dan menyebabkan kegagalan lapangan setelah 1000+ jam pengoperasian.
Dimana Nitrogen Reflow Memberikan Nilai Yang Jelas
Tidak semua robot industri PCBA mendapat manfaat yang sama. Nitrogen masuk akal dalam skenario tertentu.

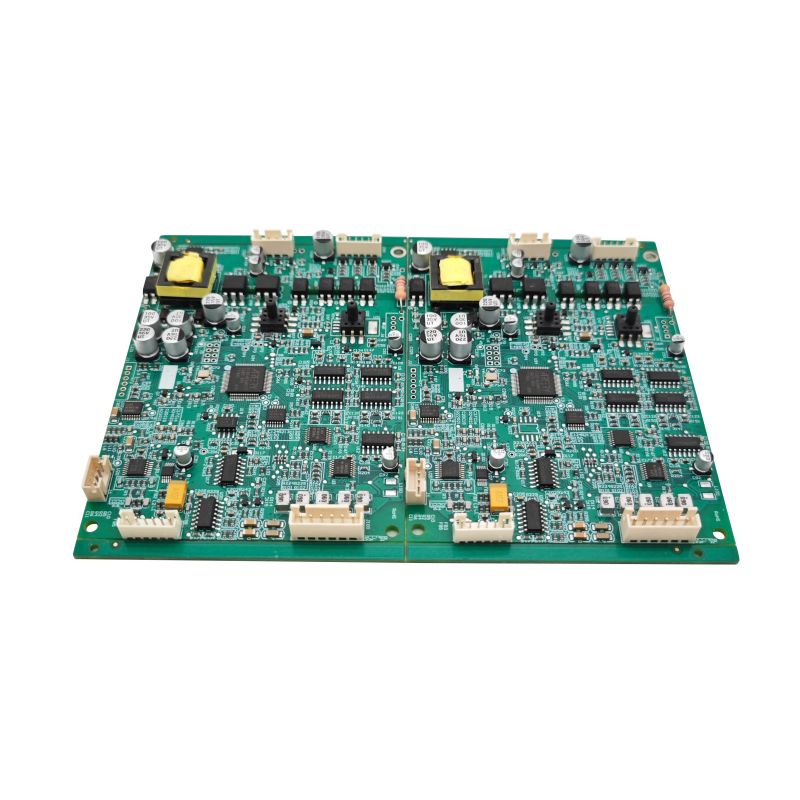

Area Tembaga Besar dan Komponen Berat
Fitur PapanRisiko Aliran Ulang UdaraManfaat Nitrogen Bantalan termal 10×10 mm> 30% rongga, titik panas< 8% rongga, seragam20+ lapisan papan (tebal)Pemanasan tidak merata di seluruh lapisanPerpindahan panas yang lebih baik melalui pembasahanKonektor besar (40+ pin)Cacat kepala dalam bantal100% pembentukan sambunganModul IGBT (penggerak motor robot)Oksidasi selama perendaman yang lamaPermukaan bersih
Data dunia nyata: Dalam PCBA pengontrol robot enam sumbu dengan 12 MOSFET daya pada satu papan, reflow nitrogen mengurangi pengembalian lapangan dari 3,2% menjadi 0,4% selama 24 bulan. Mode kegagalan utama -- rongga bantalan termal yang menyebabkan panas berlebih -- turun sebesar 87%.
Jejak Tegangan Rendah dan Arus Tinggi
Robot industri PCBA untuk penggerak servo membawa 30--80A pada lapisan dalam. Kekosongan di bawah resistor penginderaan arus (0,5 mΩ, paket 2512) menciptakan variasi resistansi yang merusak pembacaan torsi.
Komponen Sensor Saat IniVariasi Aliran Ulang UdaraVariasi Aliran Ulang Nitrogen 4-terminal shunt (2512)±8% akibat pengosongan±1,5%Peningkatan suhu resistor sense15°C5°CCPenyimpangan kalibrasi setelah 500 siklus12%2%
Dimana Reflow Nitrogen Tidak Diperlukan
Nitrogen menambah biaya (modifikasi oven + konsumsi gas = $0,08--0,12 per PCBA). Jangan gunakan untuk kasus ini.
Papan Kecil dengan Massa Termal Rendah
SkenarioNitrogen Tidak Dibutuhkan Satu sisi, < 50 komponen Aliran ulang udara menghasilkan rongga < 8% Semua paket kecil (0402, QFN 3×3) Tanpa bantalan termal besar SAC305 bebas timah tanpa komponen sensitif Fluks standar menangani aliran ulang udara Pembuatan prototipe volume rendah (< 100 papan) Biaya pemasangan tidak sesuai
Papan Menggunakan Fluks Aktivitas Tinggi
Beberapa fluks tanpa pembersihan (misalnya, Senju M705-GRN360-K2-V) mengandung aktivator yang bekerja secara efektif di udara hingga 240°C. Nitrogen tidak memberikan manfaat yang terukur. Periksa lembar data fluks untuk sensitivitas oksigen.
Parameter Implementasi untuk Robot Industri PCBA
Jika Anda memutuskan untuk menggunakan nitrogen, terapkan pengaturan khusus berikut.
Profil Oven Di Bawah Nitrogen
ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 sec< 5000 ppmSoak180--210°C60--90 sec< 2000 ppmReflow peak (SAC305)240--250°C30--60 sec< 1000 ppmCooling-5°C/sec ramp---Tidak ada persyaratan
Kritis: Jaga O₂ di bawah 1000 ppm selama puncak reflow. Di atas 1500 ppm, manfaatnya hilang -- rongga kembali ke tingkat reflow udara.
Laju Aliran dan Kemurnian Nitrogen
ParameterRekomendasiKemurnian minimum 99,9% (tingkat 3,0)Titik embun-40°C atau lebih rendahLaju aliran15--25 m³/jam (umumnya oven 6 zona)
Perkiraan biaya: Untuk robot industri PCBA berukuran 100×150 mm, nitrogen menambahkan $0,10 per papan pada volume 10.000. Pada volume 100.000, biaya turun menjadi $0,04 per papan.
Pengujian untuk Memvalidasi Manfaat Nitrogen
Sebelum menggunakan nitrogen untuk robot industri PCBA Anda, jalankan dua pengujian berikut.
Perbandingan Kekosongan (X-Ray)
1. Reflow 20 papan di udara, 20 papan di nitrogen
2. X-ray setiap papan pada kemiringan 0° dan 45°
3. Ukur area kosong di bawah bantalan termal terbesar (misalnya IC driver motor)
4. Lulus kriteria untuk pembenaran nitrogen: Pengurangan kekosongan > 50% dibandingkan dengan udara
Uji Penampang dan Geser
UjiHasil Reflow UdaraTarget NitrogenKetebalan IMC (intermetalik)1--3 µm tidak rata2--4 µm seragam Diameter void> 200 µm umum< 100 µm jarang Kekuatan geser bola (0,5 mm BGA)800--1000 gf1100--1300 gf
FAQ -- Pertanyaan Umum Tentang Reflow Nitrogen untuk Robot Industri PCBA
Q1: Apakah reflow nitrogen meningkatkan keandalan sambungan solder untuk robot industri PCBA yang terkena getaran?
A:Ya, tapi hanya untuk mekanisme kegagalan tertentu. Robot industri mengalami getaran 5--50 Grms dari motor servo dan gearbox. Dua kegagalan terkait getaran membaik dengan nitrogen:
Kirkendall batal-- Dalam aliran ulang udara, pertumbuhan intermetalik tembaga-timah (IMC) tidak teratur, menciptakan rongga mikroskopis pada antarmuka. Di bawah getaran, rongga ini menyatu dan retak setelah 5000--10,000 jam. Reflow nitrogen menghasilkan IMC (lapisan Cu₆Sn₅) yang seragam tanpa rongga. Pengujian getaran (20 Grm, 10--2000 Hz, 100 jam) menunjukkan sambungan nitrogen bertahan 3× lebih lama.
Kelelahan solder di dekat komponen berat-- Transformator besar (15×15 mm) pada robot industri PCBA mengalami ekspansi termal diferensial selama pemanasan robot (25°C hingga 85°C). Dalam reflow udara, rongga terkonsentrasi di bawah sudut komponen dimana tegangan paling tinggi. Rongga ini bertindak sebagai tempat inisiasi retakan. Dengan nitrogen, sambungan bebas rongga mendistribusikan stres secara merata.
Peningkatan kuantitatif-- Pengujian masa pakai yang dipercepat (kejutan termal -40°C hingga +125°C, 1000 siklus + getaran simultan) menunjukkan:
- Sambungan reflow udara: 12% retak atau rusak
- Sambungan reflow nitrogen: 1,5% retak
Namun, nitrogen tidak memperbaiki geometri pad yang dirancang dengan buruk atau lubang stensil yang salah. Selalu optimalkan terlebih dahulu, lalu tambahkan nitrogen.
Q2: Berapa persentase kekosongan yang dapat diterima untuk tahapan daya robot industri PCBA, dan dapatkah nitrogen mencapainya?
A:Untuk tahapan daya PCBA robot industri (penggerak motor, IGBT, MOSFET), pengosongan yang dapat diterima bergantung pada beban termal. Ada tiga tingkatan:
Tingkat 1 -- Daya tinggi (kontinu > 20A per FET)
Area kosong yang dapat diterima: <5%. Diameter rongga tunggal: <0,2 mm. Hal ini hanya dapat dicapai dengan reflow nitrogen (1000 ppm O₂) ditambah reflow vakum (opsional). Tanpa nitrogen, rongga tipikal adalah 15--25%.
Tingkat 2 -- Daya sedang (puncak 10--20A, terputus-putus)
Area kosong yang dapat diterima: <10%. Tidak ada rongga tunggal > 0,5 mm. Aliran ulang nitrogen secara konsisten mencapai 5--8% rongga. Aliran ulang udara menghasilkan 12--18% -- sering kali kecil namun akan hilang jika simulasi termal memungkinkan.
Tingkat 3 -- Daya rendah (<5A, IC sinyal)
Area kosong yang dapat diterima: <25%. Rongga memiliki dampak termal yang minimal. Nitrogen tidak diperlukan. Aliran ulang udara sudah cukup.
Bisakah nitrogen mencapai Tingkat 1 tanpa vakum?Tidak -- nitrogen saja mencapai rongga minimum 5--8% karena gas fluks yang terperangkap. Untuk rongga sub-5% (penting untuk MOSFET SiC atau perangkat GaN), Anda memerlukan reflow vakum (menghilangkan gas setelah solder meleleh). Nitrogen + vakum mencapai 1--3% rongga.
Protokol pengujian untuk robot industri PCBA: Ukur rongga pada 10 papan. Jika rata-rata > 15%, tambahkan nitrogen. Jika rata-rata 8--15% dan disipasi daya < 2W per komponen, udara dapat diterima. Jika diperlukan <8%, tentukan optimasi nitrogen plus stensil (melalui bantalan termal untuk melepaskan fluks).
Q3: Dapatkah saya mengubah oven reflow udara yang ada menjadi nitrogen untuk produksi robot industri PCBA?
A:Ya, tapi dengan tiga modifikasi yang tidak bisa dinegosiasikan. Banyak produsen mencoba melakukan konversi parsial dan gagal.
Modifikasi 1 -- Penyegelan oven
Oven reflow udara memiliki celah di tirai masuk/keluar dan antar zona. Kemurnian nitrogen memerlukan masuknya oksigen <50 L/menit. Memasang:
- Tirai magnet dua lapis (menggantikan rantai sederhana)
- Kontrol tekanan positif (1--2 mm H₂O di dalam oven)
- Tutup semua panel akses dengan gasket silikon suhu tinggi
Tanpa penyegelan, Anda akan mengonsumsi nitrogen 3--5× lebih banyak (biayanya $0,30--$0,50 per papan) dan masih memiliki 5000 ppm O₂ pada puncaknya -- lebih buruk daripada oven udara yang disetel dengan benar.
Modifikasi 2 -- Sistem pemantauan oksigen
Pasang dua sensor zirkonia O₂: satu di zona pemanasan awal, satu lagi di zona puncak reflow. Sensor harus dikalibrasi setiap bulan. Banyak produsen robot industri PCBA melewatkan kalibrasi, lalu bertanya-tanya mengapa membatalkan pengembalian.
Modifikasi 3 - Konveyor dan pelumasan
Pelumas konveyor oven standar menguap dalam nitrogen (tidak adanya oksigen mengubah suhu dekomposisi). Gunakan gemuk perfluoropolyether (PFPE). Merek Kester atau Klüber. Pelumas standar akan mencemari papan dan menghasilkan bola solder.
Biaya dan jangka waktu konversi:
- Peralatan: $8,000--$15,000 (segel, tirai, sensor, pengatur aliran)
- Instalasi: downtime 2 hari
- Pasokan nitrogen: Tangki cair atau generator PSA ($300--$500/bulan sewa)
- Periode pengembalian untuk robot industri volume PCBA > 50.000/tahun: 6--8 bulan (dari pengurangan pengerjaan ulang dan pengembalian lapangan)
Jangan mengkonversijika volume tahunan Anda di bawah 20.000 papan. Gunakan produsen kontrak yang sudah memiliki reflow nitrogen.
Matriks Keputusan -- Haruskah Anda Menggunakan Nitrogen?
Faktor Aliran Ulang Udara CukupNitrogen DirekomendasikanBantalan termal > 25 mm²TidakYaKomponen dengan dasar tembaga terbuka (QFN, DFN)TidakYaPitch BGA < 0,8 mmTidakYaRobot PCBA beroperasi > 60°C ambienTidakYaTarget keandalan lapangan < 0,5% kegagalan per tahunTidakYaSolder bebas timah (SAC305) dengan fluks tanpa pembersihanKadang-kadangUntuk papan besarVolume < 10.000 papan/tahunYaTidak (biaya tidak efektif)
Rekomendasi Akhir
Reflow nitrogen sangat masuk akal untuk robot industri PCBA yang berisi:
- Bantalan termal besar (> 25 mm²)
- BGA atau QFN dengan bantalan cetakan terbuka
- Setiap tingkat daya yang dihamburkan > 5W per komponen
- Persyaratan keandalan <1% kegagalan lapangan selama 5 tahun
Nitrogen tidak masuk akal untuk robot industri sederhana berdaya rendah PCBA (antarmuka sensor, papan I/O) dengan komponen kecil dan tanpa tantangan termal.
Saran praktis: Jalankan uji coba 100 papan dalam nitrogen. Kencing sinar-X. Bandingkan dengan hasil reflow udara Anda saat ini. Jika area kosong berkurang lebih dari 50%, berikan nitrogen. Jika pengurangan kurang dari 30%, desain fluks atau stensil Anda adalah masalah sebenarnya -- perbaiki terlebih dahulu.
