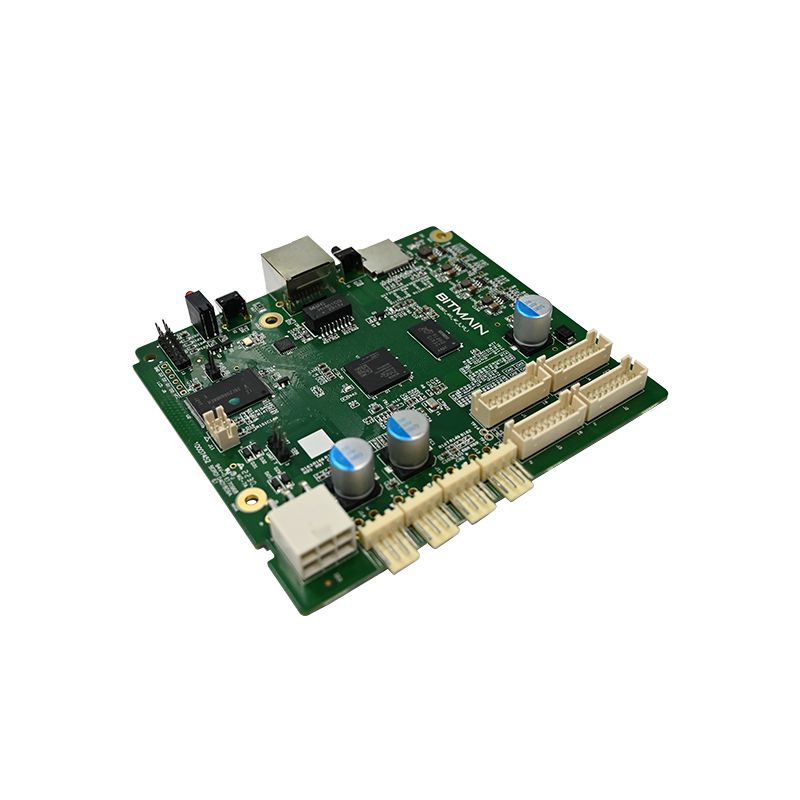

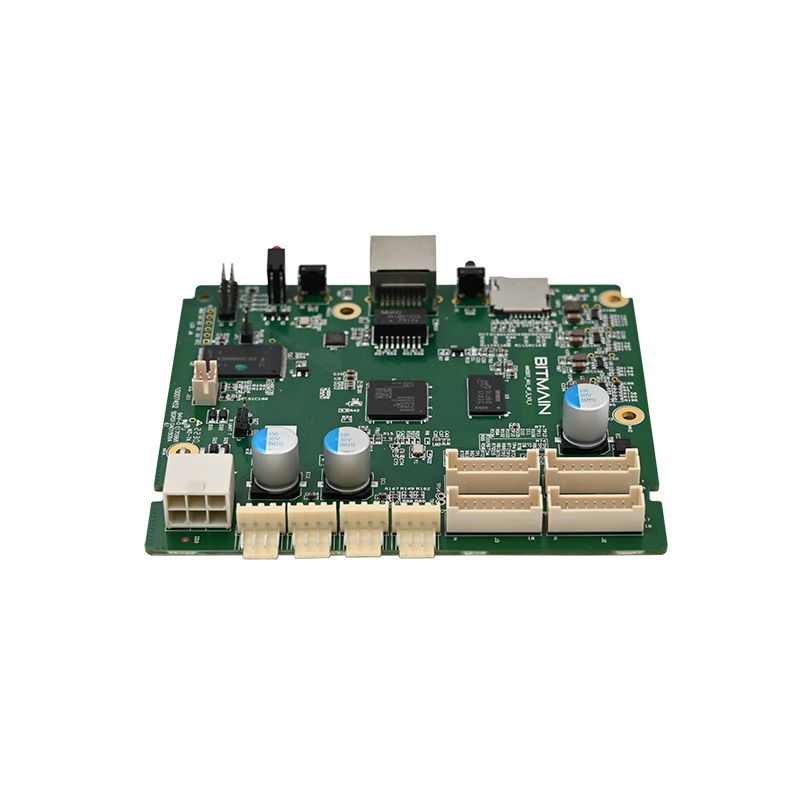

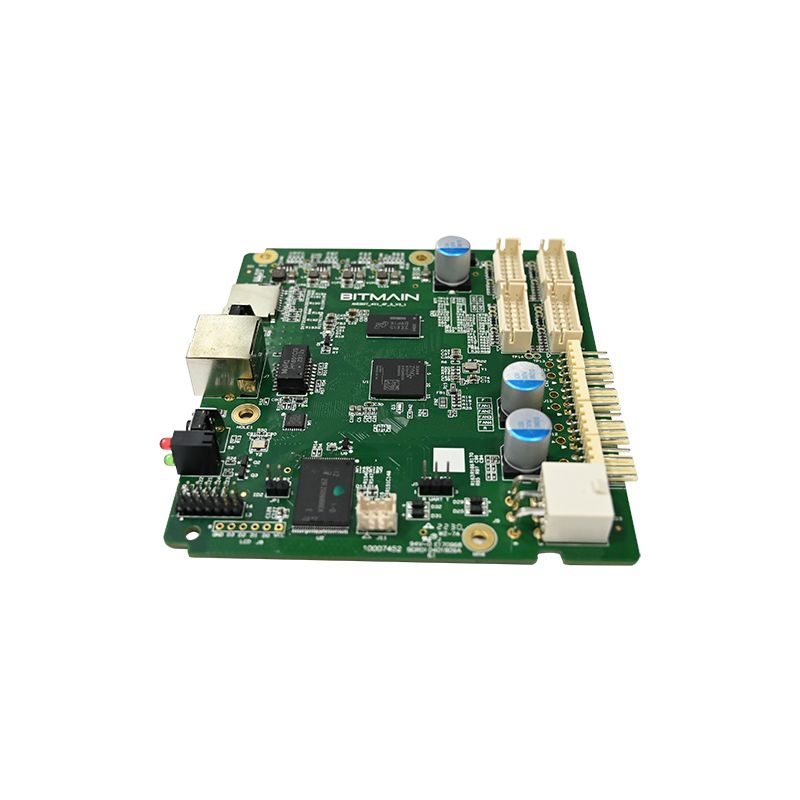

PCBA Sensor Gerak

Apa itu PCBA Sensor Gerak?

PCBA sensor gerak adalah rakitan papan sirkuit tercetak yang dirancang khusus untuk mendeteksi gerakan menggunakan transduser inframerah, gelombang mikro, atau ultrasonik. Tidak seperti PCBA untuk keperluan umum, papan sensor gerak memerlukan konsumsi daya yang rendah, respons bangun dari tidur yang cepat, dan penyaringan kebisingan untuk menghindari pemicu yang salah.

Insinyur memilih PCBA sensor gerak berdasarkan tiga parameter: jangkauan deteksi, jenis sinyal keluaran, dan arus pengoperasian. Pilihan yang salah menyebabkan seringnya alarm palsu atau deteksi terlewat.

Komponen Inti PCBA Sensor Gerak

Setiap PCBA sensor gerak berisi lima blok fungsional berikut:

· Elemen sensor – PIR (piroelektrik), microwave Doppler, atau transduser ultrasonik

· Ujung depan analog – Penguat operasional dengan filter bandpass

· Pembanding  – Detektor ambang batas dengan histeresis

· Logika pengaturan waktu – Waktu tunggu dan periode penguncian yang dapat disesuaikan

· Tahap keluaran – Relai, transistor, atau sinyal tingkat logika

Aplikasi Khas

Parameter Teknis Terperinci dari PCBA Sensor Gerak Ini

Spesifikasi berikut mewakili tipikal sensor gerak PCBA berkinerja tinggi yang digunakan dalam produk keamanan komersial dan residensial.

Karakteristik Listrik

Kinerja Deteksi

Spesifikasi Fisik dan Lingkungan

· Dimensi papan – 32mm x 28mm (standar) atau khusus

· Lubang pemasangan – Dua diameter 3 mm, 25 mm dari tengah ke tengah

· Suhu pengoperasian – -20°C hingga +70°C

· Suhu penyimpanan – -40°C hingga +85°C

· Toleransi kelembapan – 95% RH tanpa kondensasi

· Lapisan konformal – Opsional (untuk penggunaan di luar ruangan atau lembab)

Pengaturan yang Dapat Disesuaikan (Sakelar DIP atau Jumper)

Sebagian besar desain PCBA sensor gerak menyertakan parameter yang dapat dikonfigurasi pengguna:

Bagaimana PCBA Sensor Gerak Ini Dibandingkan dengan Desain Pesaing

Tidak semua papan PCBA sensor gerak memiliki kinerja yang sama dalam kondisi dunia nyata. Tabel di bawah menunjukkan perbedaan penting.

FAQ Sensor Gerak PCBA – Jawaban Teknik

Ketiga pertanyaan ini ditanyakan setiap minggu oleh insinyur perangkat keras, integrator, dan spesialis pengadaan yang mengevaluasi solusi PCBA sensor gerak.

Pertanyaan 1: Apa perbedaan antara desain PCBA sensor gerak PIR, microwave, dan sensor gerak berteknologi ganda – dan mana yang harus saya pilih?

Jawaban: Sensor gerak PIR (inframerah pasif) PCBA mendeteksi perubahan radiasi infra merah dari benda bergerak. Ini mengkonsumsi daya yang sangat rendah (siaga 15-30µA) tetapi sensitif terhadap gradien suhu dan dapat memicu kesalahan dari ventilasi HVAC atau sinar matahari. Sensor gerak gelombang mikro PCBA memancarkan RF berdaya rendah (biasanya 5,8GHz atau 10,525GHz) dan mengukur pergeseran Doppler. Ia mendeteksi melalui penutup plastik dan mengabaikan suhu, namun mengkonsumsi arus lebih tinggi (15-25mA) dan dapat menembus dinding, menyebabkan deteksi palsu dari ruangan yang berdekatan. PCBA sensor gerak berteknologi ganda berisi sensor PIR dan gelombang mikro, dan hanya terpicu ketika keduanya mendeteksi gerakan. Hal ini menghilangkan hampir semua alarm palsu tetapi meningkatkan biaya dan arus siaga (2-5mA). Panduan pemilihan: Untuk lampu luar ruangan bertenaga baterai, pilih hanya PIR. Untuk deteksi hunian dalam ruangan di mana pemicu palsu tidak dapat diterima, pilihlah teknologi ganda. Untuk pintu otomatis yang mengutamakan kecepatan dibandingkan penggunaan daya, pilih hanya microwave. Sebagian besar desain PCBA sensor gerak keamanan komersial menggunakan PIR dengan penyaringan sinyal canggih sebagai keseimbangan terbaik antara biaya, daya, dan keandalan.

Pertanyaan 2: Bagaimana cara menyesuaikan jangkauan deteksi dan waktu tahan pada PCBA sensor gerak ini, dan dapatkah pengaturan ini diubah tanpa melepas papan dari penutupnya?

Jawaban: PCBA sensor gerak ini menyediakan tiga metode penyesuaian. Pertama, potensiometer onboard: yang berlabel “SENS” (sensitivitas) menyesuaikan jangkauan deteksi dari 3 meter (sepenuhnya berlawanan arah jarum jam) hingga 12 meter (sepenuhnya searah jarum jam). Detik berlabel “TIME” menyesuaikan waktu tunggu dari 5 detik menjadi 10 menit. Kedua, sakelar DIP: sebagian besar papan menyertakan sakelar 4 posisi untuk pengaturan kasar waktu tahan, ambang batas cahaya, dan polaritas keluaran. Ketiga, untuk penyesuaian jarak jauh, beberapa desain PCBA sensor gerak menyertakan input digital yang menerima potensiometer eksternal atau sinyal kontrol 0-10V. Untuk penyesuaian tanpa membuka enklosur, tentukan PCBA sensor gerak dengan penerima kendali jarak jauh (IR 38kHz atau RF 433MHz) – ini menambah sekitar $1,50 pada biaya BOM. Tanpa penyesuaian jarak jauh, Anda harus membuka penutupnya dan menggunakan obeng kecil untuk memutar potensiometer. Selalu sesuaikan sensitivitas setelah pemasangan di lokasi akhirnya, karena material dinding dan lantai di sekitarnya memengaruhi jangkauan deteksi. Mulailah dengan sensitivitas sebesar 50% dan tingkatkan hanya jika terdapat kesenjangan cakupan.

Pertanyaan 3: Berapa tingkat pemicu palsu yang khas untuk PCBA sensor gerak ini, dan bagaimana kompensasi suhu mengurangi alarm palsu?

Jawaban: Dalam aplikasi yang dipasang dengan benar (tidak ada sinar matahari langsung pada lensa, tidak ada ventilasi panas dalam jarak 2 meter, tidak ada jendela kaca besar yang memantulkan lalu lintas yang bergerak), sensor gerak PCBA ini mencapai tingkat pemicu palsu kurang dari satu peristiwa per 200 deteksi. Tanpa kompensasi suhu, sensor gerak PIR PCBA dapat memicu kesalahan saat suhu sekitar mendekati suhu kulit manusia (kira-kira 37°C atau 98°F). Pada suhu ruangan 30°C, rasio signal-to-noise turun 60% dibandingkan dengan 20°C. PCBA sensor gerak ini mencakup termistor terpasang yang terhubung ke sirkuit kompensasi yang meningkatkan penguatan sebesar 2,5% untuk setiap kenaikan 1°C di atas 25°C. Pada suhu 35°C, penguatannya 25% lebih tinggi dibandingkan pada suhu 25°C, sehingga memulihkan sensitivitas deteksi. Kompensasi juga mengurangi penguatan pada suhu rendah (di bawah 10°C) untuk mencegah pemicu palsu dari angin dingin. Data lapangan dari instalasi PCBA sensor gerak di iklim Timur Tengah (suhu luar ruangan mencapai 45°C) menunjukkan penurunan alarm gangguan sebesar 78% ketika kompensasi suhu diaktifkan dibandingkan dinonaktifkan. Selalu aktifkan kompensasi untuk ruang luar atau dalam ruangan tanpa AC.

Praktik Terbaik Instalasi untuk Sensor Gerak PCBA

Bahkan sensor gerak PCBA terbaik pun berkinerja buruk jika dipasang dengan tidak benar. Ikuti panduan ini.

Ketinggian dan Posisi Pemasangan

· Tinggi yang disarankan – 1,8 hingga 2,2 meter (setinggi bahu hingga kepala)

· Di bawah 1,5 meter – Melewatkan gerakan batang tubuh, hanya mendeteksi hewan peliharaan

· Di atas 2,5 meter – Mengurangi cakupan permukaan tanah, menciptakan zona mati tepat di bawahnya

Hindari Sumber Pemicu Palsu Ini

Pedoman Pengkabelan

· Gunakan twisted pair untuk sinyal output yang panjangnya lebih dari 10 meter

· Jauhkan kabel daya AC setidaknya 30cm dari PCBA sensor gerak

· Tambahkan kapasitor 100nF pada input daya jika mengganti beban berisik (relai, kontaktor)

Menguji PCBA Sensor Gerak Anda Sebelum Pemasangan

Tes bangku mendeteksi 90% kesalahan pengaturan. Ikuti urutan ini.

Prosedur Tes Bangku

1. Terapkan daya dan tunggu 60 detik untuk pemanasan

2. Pastikan LED berkedip kira-kira setiap 10 detik sekali (menunjukkan siaga)

3. Berjalan melintasi bidang pandang pada jarak 3 meter

4. Pastikan LED menyala dan status perubahan keluaran

5. Tandai waktu hingga LED mati (harus sesuai dengan pengaturan waktu tunggu)

6. Ulangi dengan creep lambat (0,2 m/s) dan lari cepat (2 m/s)

Kegagalan dan Penyebabnya

Ringkasan – Referensi Spesifikasi Utama

Untuk referensi cepat, sediakan blok spesifikasi ini selama desain dan pengadaan.

PCBA Sensor Gerak – Konfigurasi Default

· Tegangan: 5-24V DC

· Arus siaga: tipikal 20µA

· Rentang deteksi: 8-12 meter

· Sudut deteksi: 120 derajat

· Waktu tunggu: dapat disesuaikan 5 detik hingga 10 menit

· Output: Relai (10A) atau transistor (100mA)

· Suhu pengoperasian: -20°C hingga +70°C

· Sertifikasi: Sesuai dengan standar ISO9001 dan RoHS
