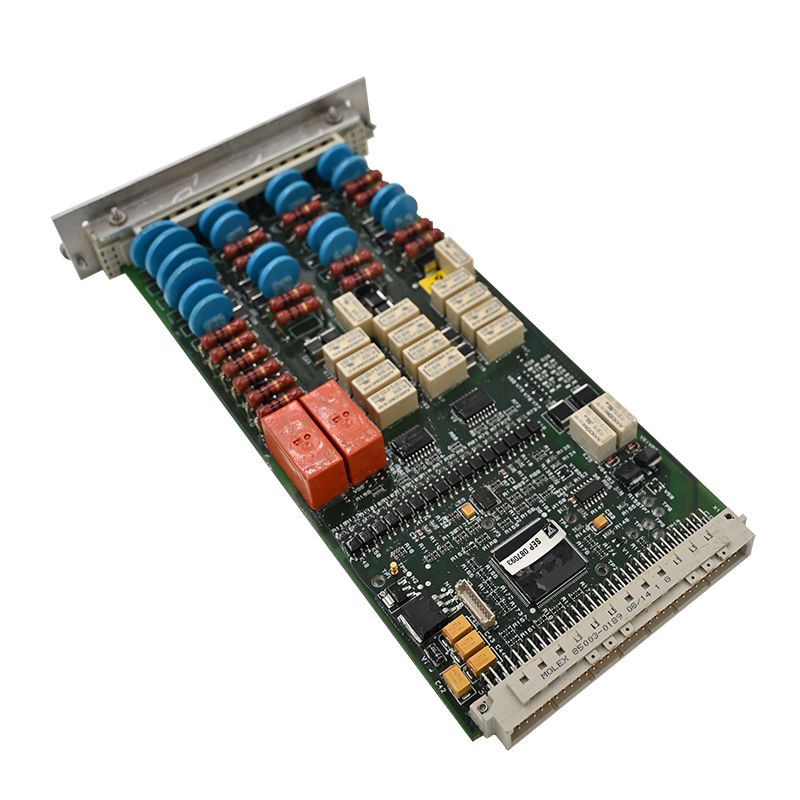

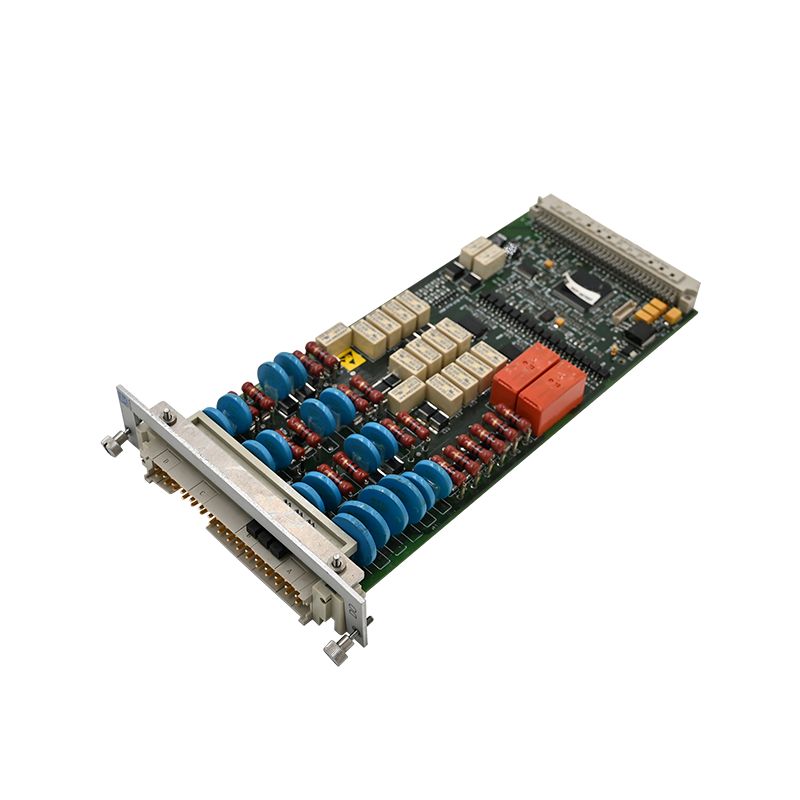

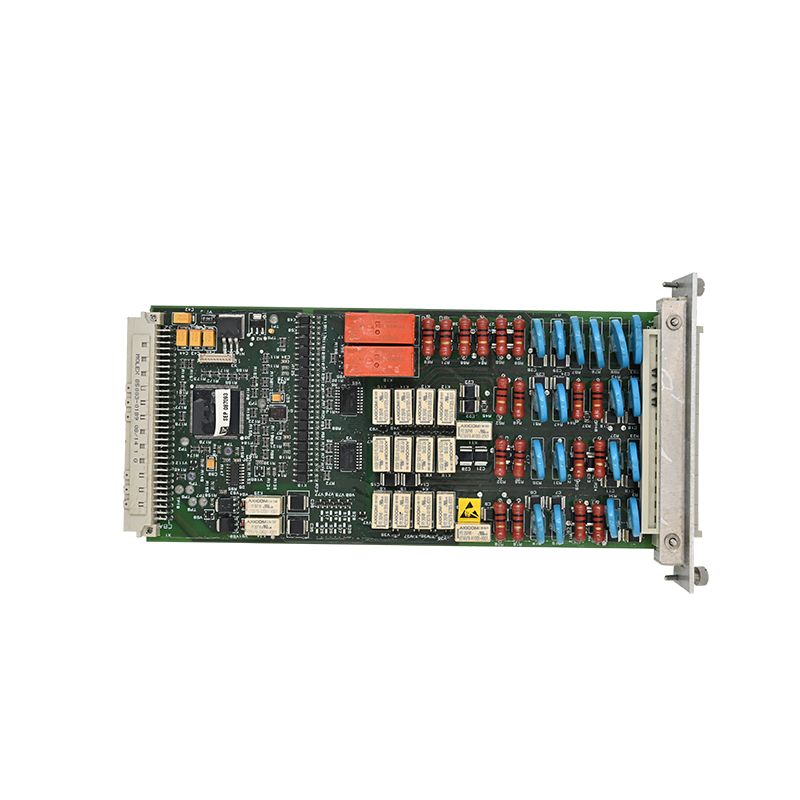

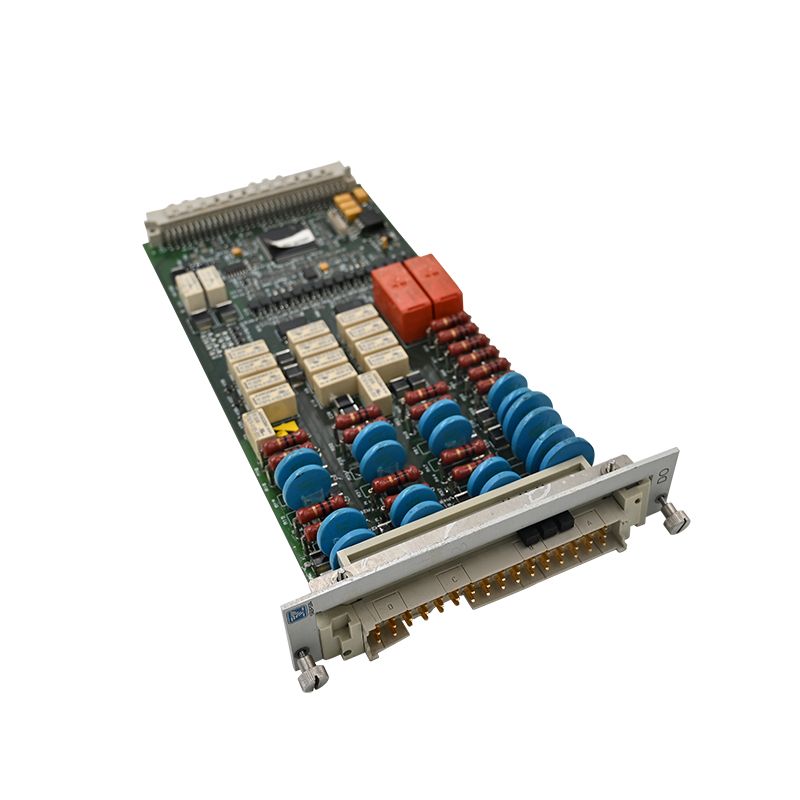

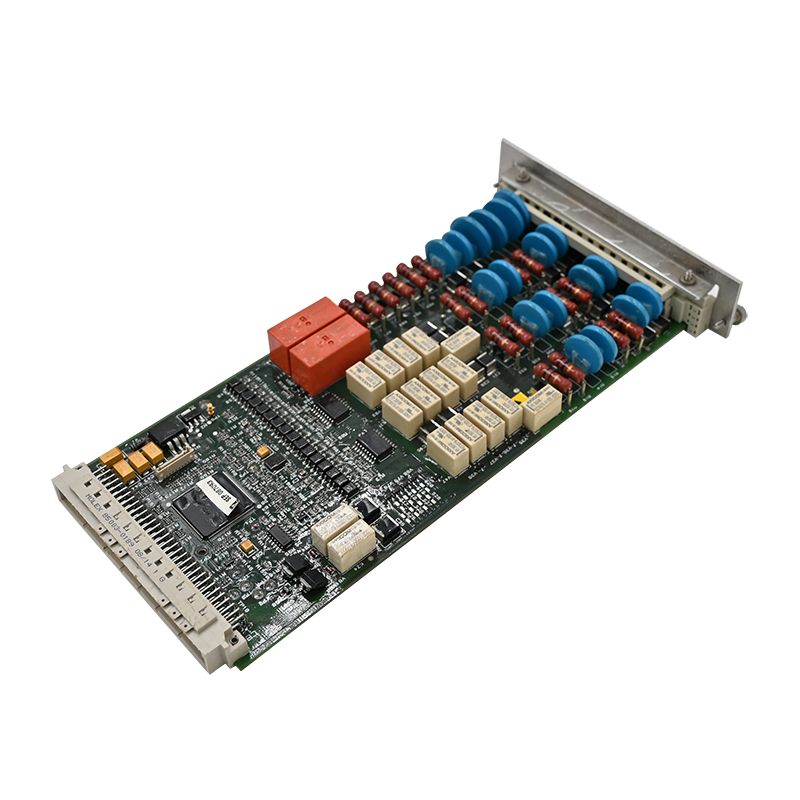

Jika Anda mencari PCBA penganalisis digital berkualitas tinggi buatan China, Anda bisa mengunjungi Unixplore Electronics. Kami menawarkan beragam pilihan produk dengan harga bersaing dan layanan purna jual terbaik. Kami juga tertarik untuk bekerja sama dengan mitra potensial untuk menjalin hubungan yang saling menguntungkan.
Penganalisis digital PCBA dapat merancang dan mengoptimalkan berbagai jenis dan area aplikasi untuk memenuhi kebutuhan pengguna. Fungsi utamanya meliputi pengumpulan sinyal, analisis sinyal, pemrosesan data, dan menampilkan hasil.
Desain papan sirkuitnya memerlukan pemilihan dan pengoptimalan berdasarkan jenis penganalisis digital dan area aplikasi tertentu.
Secara umum, desain PCBA penganalisis digital perlu mengikuti langkah-langkah berikut:
Tentukan persyaratannya:Tentukan persyaratan fungsional penganalisis digital, termasuk jenis sinyal, algoritma analisis, metode tampilan yang perlu dikumpulkan.
Pilih komponen yang sesuai:pilih komponen elektronik dan chip yang sesuai dengan kebutuhan, seperti ADC (Analog Digital converter), DAC (digital Analog Converter), DSP (digital signal processor), dll.
Sirkuit desain:Menurut komponen elektronik yang dipilih dan rangkaian desain chip, termasuk rangkaian seperti pengumpulan sinyal, pemrosesan, dan tampilan.
Debugging dan pengoptimalan:Setelah produksi papan sirkuit selesai, debug dan optimalkan untuk memastikan bahwa papan sirkuit dapat bekerja secara normal dan memenuhi kebutuhan.
Perlu diperhatikan bahwa desain PCBA penganalisis digital harus memiliki karakteristik akurasi tinggi, stabilitas tinggi, dan keandalan tinggi. Pada saat yang sama, mudah dioperasikan dan dirawat, sehingga pengguna dapat dengan mudah menggunakan dan memperbaiki. Oleh karena itu, pengujian dan inspeksi yang ketat diperlukan selama desain dan proses produksi.
Unixplore menyediakan layanan turnkey terpadu untuk proyek EMS Anda. Jangan ragu untuk menghubungi kami untuk pembuatan papan Anda, kami dapat membuat penawaran dalam 24 jam setelah kami menerima AndaFile GerberDandaftar BOM!
Parameter | Kemampuan |
Lapisan | 1-40 lapisan |
Tipe Perakitan | Lubang Melalui (THT), Pemasangan Permukaan (SMT), Campuran (THT+SMT) |
Ukuran Komponen Minimum | 0201(01005 Metrik) |
Ukuran Komponen Maksimum | 2,0 inci x 2,0 inci x 0,4 inci (50 mm x 50 mm x 10 mm) |
Jenis Paket Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dll. |
Pitch Pad Minimum | 0,5 mm (20 mil) untuk QFP, QFN, 0,8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0,10 mm (4 juta) |
Izin Jejak Minimum | 0,10 mm (4 juta) |
Ukuran Bor Minimum | 0,15 mm (6 juta) |
Ukuran Papan Maksimum | 18 inci x 24 inci (457 mm x 610 mm) |
Ketebalan Papan | 0,0078 inci (0,2 mm) hingga 0,236 inci (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, Tg Tinggi, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dll. |
Permukaan Selesai | OSP, HASL, Flash Gold, ENIG, Jari Emas, dll. |
Jenis Pasta Solder | Bertimbal atau Bebas Timah |
Ketebalan Tembaga | 0,5 ons – 5 ons |
Proses Perakitan | Penyolderan Reflow, Penyolderan Gelombang, Penyolderan Manual |
Metode Inspeksi | Inspeksi Optik Otomatis (AOI), X-ray, Inspeksi Visual |
Metode Pengujian In-House | Uji Fungsional, Uji Probe, Uji Penuaan, Uji Suhu Tinggi dan Rendah |
Waktu penyelesaian | Sampling: 24 jam hingga 7 hari, Mass Run: 10 - 30 hari |
Standar Perakitan PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E kelas II |
1.Pencetakan pasta solder otomatis
2.pencetakan pasta solder selesai
3.Pilih dan tempatkan SMT
4.Pengambilan dan penempatan SMT selesai
5.siap untuk penyolderan reflow
6.penyolderan reflow selesai
7.siap untuk AOI
8.Proses pemeriksaan AOI
9.Penempatan komponen THT
10.proses penyolderan gelombang
11.Perakitan THT selesai
12.Inspeksi AOI untuk perakitan THT
13.Pemrograman IC
14.tes fungsi
15.Pemeriksaan dan Perbaikan QC
16.Proses pelapisan konformal PCBA
17.Pengepakan ESD
18.Siap untuk Pengiriman
