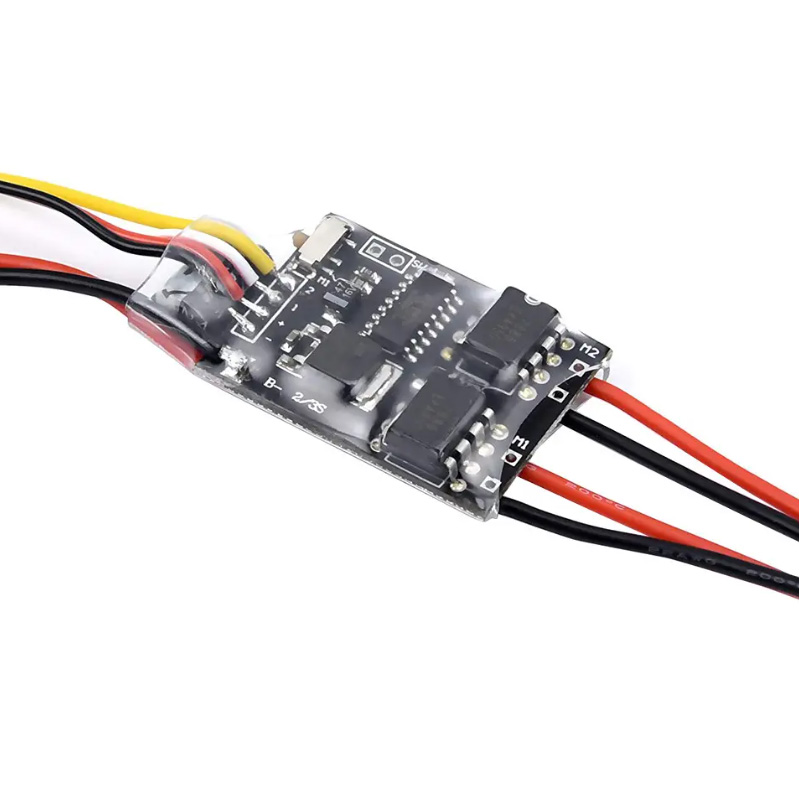

Dengan pengalaman 20 tahun di bidang elektronika kedirgantaraan dan analisis kegagalan, saya telah mendokumentasikan praktik desain khusus yang memisahkan perangkat yang layak terbang dan perangkat keras yang tidak dapat terbang. Panduan ini mencakup pemilihan material, manajemen termal, persyaratan sertifikasi, dan parameter uji lapangan untuk PCBA penerangan pesawat.
Jenis Sistem Penerangan Pesawat
Pencahayaan pesawat termasuk dalam kategori yang berbeda, masing-masing dengan persyaratan PCBA yang unik.
Jenis PencahayaanFungsiMode PengoperasianPersyaratan KritisLampu NavigasiIndikasi posisi (merah/hijau/putih)Konstan aktifKeandalan, akurasi warnaLampu Anti-Tabrakan (Strobe)Kedipan intensitas tinggiPola strobo gandaPenanganan arus puncak, ketepatan waktuLampu BeaconPeringatan mesin/badan pesawat1Hz berkedipDaya tahan siklus termalLampu PendaratanPenerangan landasan pacu selama pendaratanDaya tinggi sesuai permintaanOutput lumen ekstrem, panas disipasiLampu Kabin/JendelaSuasana penumpang, bacaanDapat diredupkan, dapat disesuaikan warnaKepatuhan EMI, peredupan halus
Spesifikasi Teknis Inti
Persyaratan Lingkungan
ParameterInterior PesawatEksterior Pesawat (Sayap/Ekor)Suhu Pengoperasian-15°C hingga +70°C-55°C hingga +85°CSuhu Penyimpanan-40°C hingga +85°C-55°C hingga +125°CHkelembaban0% hingga 95% non-kondensasi0% hingga 100% kondensasiKetinggian (operasional)40,000 ft maks55,000 ft maxVibration (acak) 0,2g hingga 5g RMS5g hingga 15g RMS
Spesifikasi Input Daya
ParameterNilai KhasCatatanDaya Utama28V DC (nominal)Kisaran 18V hingga 32V per MIL-STD-704AC Daya (sistem kabin)115V AC / 400HzUntuk sistem berbasis neonToleransi Kualitas Daya±10% stabil, ±20% sementaraPerlindungan lonjakan arus diperlukan Arus Siaga<100µAUntuk retensi memori BITE
Pemilihan Material untuk PCBA Penerangan Pesawat
Bahan Inti: Komposit Karbon atau Inti Logam?
Standar FR4 jarang dapat diterima untuk penerangan pesawat karena konduktivitas termal yang buruk dan ketidakcocokan CTE dengan komponen LED.
BahanKonduktivitas TermalCTE (ppm/°C)BeratAplikasiFR40,3-0,5 W/m·K14-17CahayaSinyal/kontrol sajaAluminium MCPCB1,5-3 W/m·K23-25SedangPencahayaan LED UmumMCPCB Tembaga200-400 W/m·K16-17BeratLampu eksterior berdaya tinggiInti Kain Karbon175-300 W/m·K (XY)4-6.5Sangat RinganDirgantara Premium
Rekomendasi untuk pencahayaan eksterior:Gunakan inti kain karbon atau MCPCB tembaga. Kecocokan CTE dengan komponen LED (6-7 ppm/°C) mengurangi tegangan geser sambungan solder selama siklus termal dari -55°C hingga +85°C.
Pemilihan Berat Tembaga
Beban Saat IniPencahayaan InteriorPencahayaan Eksterior Jejak sinyal (<100mA)0,5 oz1 ozDaya LED (500mA-2A)1 oz hingga 2 oz2 ozStrobe/Pendaratan (5A-15A)Tidak berlaku3 oz hingga 4 oz

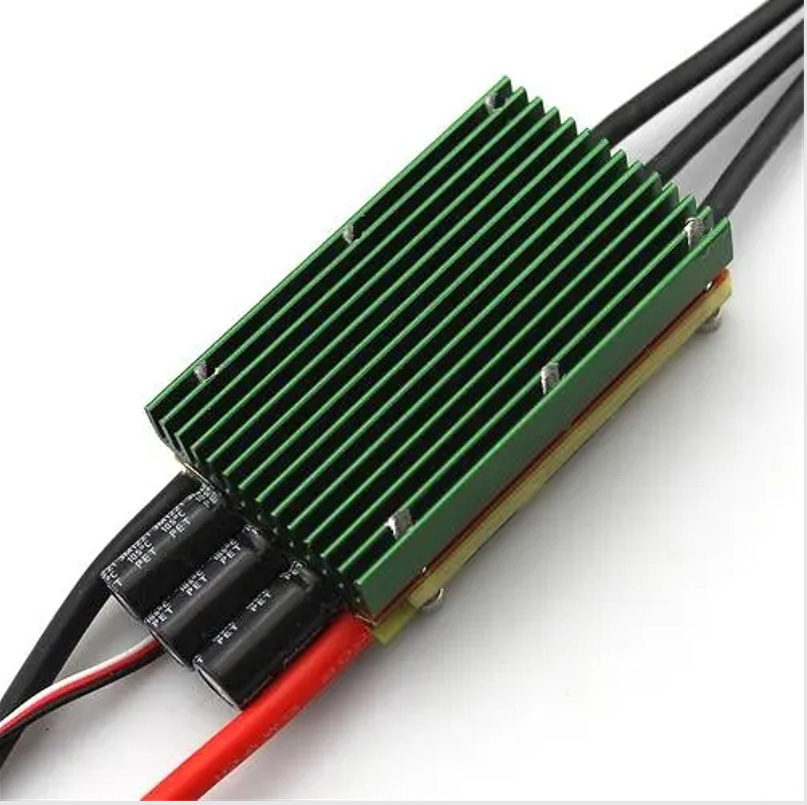

Manajemen Termal untuk PCBA LED Pesawat Berkekuatan Tinggi
Persyaratan Konduktivitas Termal
MCPCB menawarkan sekitar 10 kali konduktivitas termal standar FR-4, yang berarti pembuangan panas lebih baik, keluaran lumen lebih terang, dan masa pakai LED lebih lama.
Aturan praktisnya:Untuk setiap penurunan suhu sambungan LED sebesar 10°C, umur komponen akan berlipat ganda.
Spesifikasi Lapisan Dielektrik
ParameterMCPCB StandarBahan Dielektrik Dirgantara Berkinerja TinggiEpoksi dengan pengisi keramik Polimida konduktif termalKonduktivitas Termal1-3 W/m·K5-10 W/m·KKetebalan Dielektrik50-100µm75-150µmTegangan Kerusakan2-3 kV3-5 kV
Strategi Thermal Via untuk Bantalan LED
Untuk setiap LED berdaya tinggi pada PCBA:
- Minimum 9 vias termal(diameter 0,3 mm) per bantalan LED
- Via yang terisi dan ditutupdiperlukan untuk kemampuan solder
- Melalui spasi:Pola kisi 1,0 mm hingga 1,2 mm
- Toleransi batal:Di bawah 25% area pad terlihat pada X-ray

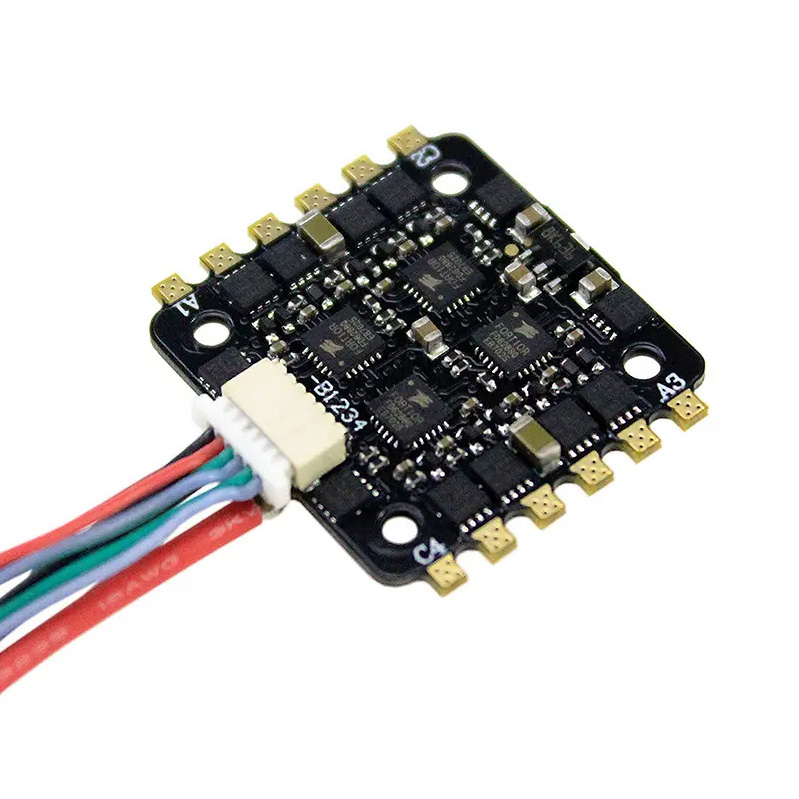

Topologi Sirkuit dan Arsitektur Kontrol
Kontrol Pencahayaan Eksterior
Pencahayaan eksterior pesawat modern menggunakan driver LED yang dapat diprogram dengan kontrol saluran independen.
Arsitektur yang direkomendasikan:
- IC driver LED I2C (misalnya LP5562 atau serupa) dengan memori urutan yang dapat diprogram
- Tahap MOSFET eksternal untuk string LED arus tinggi
- Dukungan redundansi KPH melalui bus I2C terpisah
Manfaat driver yang dapat diprogram:
- Urutan pencahayaan berjalan secara mandiri setelah pemrograman
- Tidak diperlukan intervensi FMU untuk pola kedipan normal
- Degradasi yang baik jika salah satu KPH gagal
Pencahayaan Kabin Interior
Sistem pencahayaan LED kabin pesawat biasanya menggunakan pasangan mikrokontroler LED yang dapat dialamatkan secara individual.
FiturPersyaratanProtokol KontrolData piksel melalui bus serialPengalamatanSetiap pasangan MCU-LED dapat dialamatkan secara independenKontrol WarnaRGB atau RGBW per perlengkapanKecepatan DataCukup untuk urutan animasiMode KegagalanKegagalan LED tunggal tidak memengaruhi yang lain
PCBA yang fleksibelsering digunakan untuk penerangan kabin agar sesuai dengan permukaan badan pesawat yang melengkung.
Peralatan Uji Bawaan (BITE)
PCBA penerangan pesawat harus mencakup kemampuan diagnostik mandiri.
Parameter yang dipantau:
- Tegangan dan frekuensi masukan (U_LINE, LINN_SYNC)
- Suhu (T_AMBIENT)
- Status lampu/LED (FILAMENT_DETECT untuk sistem lama)
- Tegangan dan arus keluaran
Tanggapan gigitan:
- Catat kesalahan ke memori non-volatile
- Opsional: kegagalan sinyal melalui output diskrit
- Lanjutkan pengoperasian jika aman (degradasi yang baik)
EMI dan Proteksi Petir
Persyaratan Proteksi Petir
Untuk lampu eksterior di sayap/ekor:
Elemen PerlindunganSpesifikasiDioda TVSDua arah, diberi nilai untuk bentuk gelombang petirSpark GapsUntuk penahan lonjakan arus primerResistensi Seri10Ω hingga 100Ω pada semua saluran masukanGround BondUL 467 diberi nilai ground lug
Mitigasi EMI
TeknikAplikasiManik-manik FeritJalur input dayaMode Umum TersedakUntuk mengganti input regulatorKabel Berpelindung Antara PCBA dan LED jarak jauhPesawat Tanah Penuangan TembagaJalur balik yang kokoh, loop minimal
Sertifikasi dan Kepatuhan
Standar Utama untuk PCBA Penerangan Pesawat
StandarPenerapanPersyaratanDO-160Semua peralatan udaraPengujian lingkungan & EMIMIL-STD-704Input dayaKualitas daya 28V DCMIL-P-55110 / IPC-6012Kualifikasi PCBKelas 3/AerospaceFAA AC 150/5345-46Pencahayaan landasan pacuLampu tepi/akhir landasan ICAO Annex 14Standar pencahayaan bandara internasional
Persyaratan Pengujian Kualifikasi
TesDO-160 BagianKriteria LulusSuhu-Ketinggian4.0Pengoperasian pada simulasi 55.000 kakiGetaran8.0Tidak ada kerusakan mekanis atau elektrikKelembaban6.0Tidak ada kerusakan korosi atau isolasiPetir yang diinduksi22.0Tidak ada kerusakan, tidak ada kondisi tidak amanKerentanan Cairan11.0Tidak ada degradasi dari Skydrol, bahan bakar, dll.
FAQ PCBA Penerangan Pesawat
Q1: Apa perbedaan antara PCBA inti aluminium dan inti tembaga untuk penerangan eksterior pesawat?
A:Pilihan antara PCBA inti aluminium dan inti tembaga berdampak langsung pada kinerja termal, bobot, dan keandalan pencahayaan eksterior pesawat.
Aluminium MCPCB (Papan Sirkuit Cetak Inti Logam):
- Konduktivitas termal: 138-238 W/m·K
- Kepadatan: 2,70 g/cm³ (ringan)
- CTE: 23-25 ppm/°C
- Biaya: 30-50% lebih rendah dari tembaga
MCPCB Tembaga:
- Konduktivitas termal: 390-401 W/m·K (kira-kira dua kali lipat aluminium)
- Kepadatan: 8,96 g/cm³ (3,3x lebih berat)
- CTE: 16-17 ppm/°C (lebih cocok dengan komponen LED pada 6-7 ppm/°C)
- Unggul untuk kepadatan daya ekstrem (>2 W/cm²)
Matriks keputusan untuk aplikasi pesawat terbang:
Lokasi PesawatKepadatan DayaTingkat GetaranInti yang DirekomendasikanLampu baca kabinRendah (<0,5 W/cm²)RendahMCPCBAluminiumLampu inspeksi sayapSedang (1-2 W/cm²)TinggiAluminium dengan vias yang disempurnakanLampu pendaratan (LED)Tinggi (>2 W/cm²)MCPCB Tembaga Sangat TinggiStrobo anti-tabrakanSangat Tinggi (berdenyut)TinggiMCPCB Tembaga
Untuk lingkungan ekstrim:PCB inti kain karbon menawarkan konduktivitas termal XY sebesar 175-300 W/m·K dengan CTE hanya 4-6,5 ppm/°C, sangat cocok dengan paket LED keramik. Hal ini meminimalkan tekanan termal selama siklus suhu yang cepat dari -55°C hingga +85°C.
Q2: Bagaimana cara merancang daya AC 400Hz yang terdapat pada sistem pencahayaan kabin pesawat?
A:Penerangan kabin pesawat sering kali menggunakan 115V AC pada 400Hz, bukan 50/60Hz yang ditemukan di gedung. Ini menciptakan persyaratan desain yang unik.
Tantangan desain 400Hz:
Catu daya standar yang dirancang untuk 50/60Hz akan menjadi terlalu panas atau rusak pada 400Hz karena kehilangan inti pada transformator dan komponen magnetik.
Adaptasi desain PCBA yang diperlukan:
KomponenDesain 50/60HzDesain 400HzTransformerBaja silikon standarFerit frekuensi tinggi atau inti pita-lukaPenyaringan inputKapasitor elektrolit besarKapasitor film lebih kecilPenyearahDioda standarDioda pemulihan cepatPemfilteran EMIDirancang untuk riak 120HzDirancang untuk riak 800Hz
Daftar periksa desain untuk PCBA 400Hz:
1. Verifikasi peringkat frekuensi komponen- Transformator dan induktor harus menentukan operasi 400Hz
2. Ukur arus masuk- Sistem 400Hz sering kali memiliki lonjakan yang lebih tinggi dibandingkan desain 50/60Hz
3. Uji dengan kekuatan sekelas pesawat terbang- Gunakan sumber 400Hz, bukan sumber bangku
4. Periksa sinkronisasi- Banyak sistem memerlukan peredupan yang dikunci frekuensi (misalnya, LINN-SYNC)
Q3: Mode kegagalan apa yang paling umum terjadi pada PCBA penerangan pesawat, dan bagaimana cara mencegahnya?
A:Berdasarkan analisis kegagalan lapangan pada unit penerangan Airbus dan Boeing, lima mode kegagalan ini mendominasi.
Mode Kegagalan 1: Kegagalan transformator (pengapian/rangkaian starter)
Pencegahan:
- Tentukan transformator dengan margin termal yang memadai
- Pastikan bahan pot dapat bertahan pada suhu -55°C hingga +125°C
- Uji tegangan sekunder yang tepat di bawah beban
Mode Kegagalan 2: Kerusakan MOSFET pada rangkaian switching
Pencegahan:
- Gunakan MOSFET dengan tegangan operasi minimal 2x
- Tambahkan resistor gerbang (10Ω hingga 100Ω) untuk membatasi arus
- Sertakan sirkuit snubber di seluruh node switching
- Penurunan suhu (gunakan suku cadang dengan rating sambungan 150°C)
Mode Kegagalan 3: Kegagalan induktor di sirkuit resonansi
Pencegahan:
- Tentukan induktor dengan insulasi kelas UL
- Pastikan peringkat arus melebihi arus pengoperasian puncak
- Tambahkan sekering termal secara seri untuk sirkuit kritis
Mode Kegagalan 4: Reset atau penguncian mikrokontroler
Pencegahan:
- Gunakan IC pengawas tegangan khusus (bukan reset RC)
- Pastikan waktu reset memenuhi persyaratan lembar data
- Tambahkan pengatur waktu pengawas untuk pemulihan brownout
Mode Kegagalan 5: Kelelahan sambungan solder akibat siklus termal
Pencegahan melalui desain PCBA:
- Gunakan bahan yang cocok dengan CTE- Inti tembaga (16-17 ppm/°C) lebih baik daripada aluminium (23-25 ppm/°C) jika dipasangkan dengan LED keramik (6-7 ppm/°C)
- Tambahkan ikatan perekat- Di bawah komponen besar, gunakan perekat epoksi atau silikon
- Optimalkan geometri pad- Gunakan bantalan anti air mata dan cincin annular yang lebih besar pada komponen lubang tembus
- Pertimbangkan untuk membuat pot- Untuk rakitan eksterior, senyawa pot mengurangi tekanan mekanis-termal
Pengujian komprehensif:
Sebelum persetujuan penerbangan, PCBA harus melewati siklus termal DO-160:
- Minimal 500 siklus untuk interior
- 1000+ siklus untuk eksterior
- Kisaran suhu sesuai dengan lokasi pemasangan sebenarnya
Ringkasan: Daftar Periksa Desain PCBA Penerangan Pesawat
Elemen DesainPersyaratanBahan IntiAluminium MCPCB untuk interior; tembaga atau kain karbon untuk eksteriorBerat Tembaga minimum 2 ons untuk daya; 3-4 oz untuk lampu strobo/pendaratan Vias TermalMinimum 9 per LED daya tinggi, terisi dan ditutupCTE MatchingCore CTE dalam 10 ppm/°C komponen LEDMasukan DayaPerlindungan lonjakan arus untuk 28V DC; Kompatibilitas 400Hz untuk sistem kabinGITUNGANTegangan, arus, pemantauan suhu; kesalahan loggingSertifikasiDO-160 diuji; IPC-6012 Kelas 3
PCBA penerangan pesawat yang dirancang dengan baik beroperasi terus menerus selama 50.000+ jam terbang tanpa akses pemeliharaan. Kombinasi manajemen termal MCPCB, driver LED yang dapat diprogram, dan pengujian kualifikasi DO-160 memberikan keandalan yang dibutuhkan penerbangan.
