Cara Membuat PCBA Lampu Tanam Yang Handal

Lampu tanam (perlengkapan LED hortikultura) beroperasi dalam kondisi yang menuntut: pengoperasian harian terus menerus selama 12-16 jam, lingkungan dengan kelembapan tinggi (60-90% RH), dan tekanan termal yang signifikan. PCBA adalah tulang punggung seluruh perlengkapan---kegagalan di sini berarti hilangnya hasil panen dan energi yang terbuang sia-sia.

Dengan pengalaman 20 tahun di bidang elektronika daya dan manufaktur PCB di sektor industri dan pertanian, saya telah menganalisis ratusan kegagalan lapangan ringan yang sedang berkembang. Panduan ini mencakup pemilihan material, manajemen termal, desain spektrum, dan parameter keandalan yang telah terbukti untuk penanaman PCBA ringan.

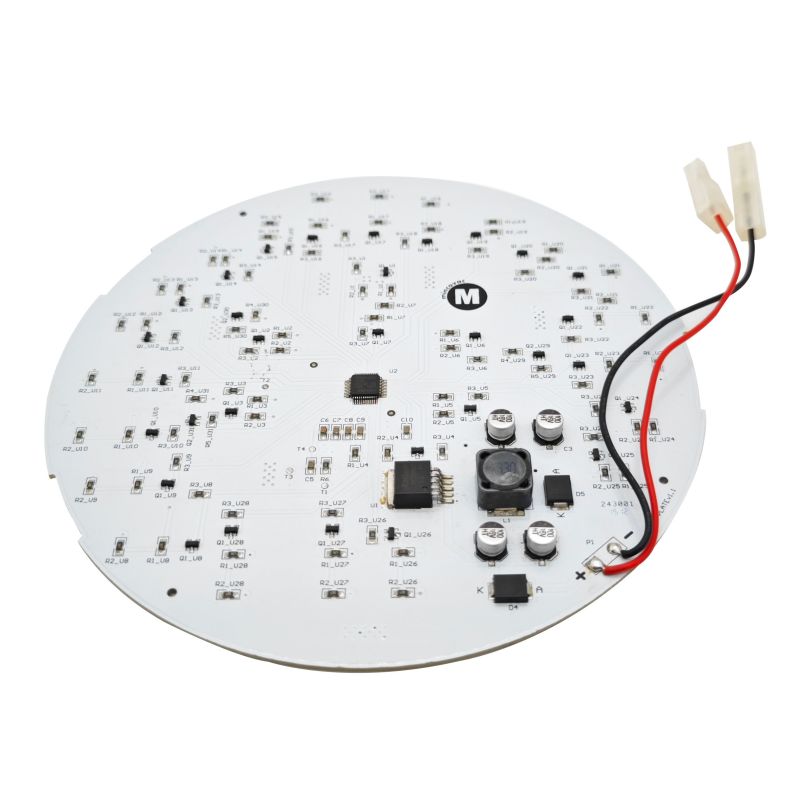

Apa yang Harus Dilakukan oleh PCBA Lampu Penanaman

PCBA lampu tanam mendukung fotosintesis tanaman melalui cahaya buatan. Tidak seperti pencahayaan standar, PCBA hortikultura harus menghasilkan panjang gelombang tertentu (merah untuk pembungaan, biru untuk pertumbuhan vegetatif) sambil mengelola pengoperasian berdaya tinggi secara berkelanjutan.

Fungsi penting dari PCBA lampu tanam:

- Kontrol keluaran spektral:Menggerakkan chip LED pada panjang gelombang yang presisi (660nm merah, 450nm biru) dengan deviasi ≤±5nm

- Disipasi termal:Menghilangkan panas dari sambungan LED untuk mencegah penyusutan lumen dini

- Peraturan daya:Mengonversi input AC (85-265V) atau input DC (12-52V) menjadi arus konstan stabil untuk string LED

- Perlindungan lingkungan:Tahan terhadap perubahan suhu dan kelembapan rumah kaca

Perbedaan utama dari PCBA LED standar:Menanam PCBA ringan memerlukan kepadatan daya yang lebih tinggi (40W hingga 200W+ per papan) dan penyesuaian spektrum spesifik untuk jenis tanaman berbeda.

Spesifikasi Teknis Inti

Persyaratan Spektral berdasarkan Tahap Pertumbuhan

Tahap PertumbuhanPanjang Gelombang Dominan Merah Khas: Rasio BiruAplikasiVegetatif (daun/batang)450nm (biru)3:1 hingga 4:1Selada, herba, sayuran berdaun hijauBerbunga / Berbuah660nm (merah)5:1 hingga 9:1Tomat, paprika, ganjaSpektrum Penuh400-700nm + putihVariabelPencahayaan rumah kaca tambahan

Berdasarkan standar LED hortikultura saat ini dan spesifikasi pabrikan.

Spesifikasi Listrik & Daya

ParameterDaya Rendah (Rumah/DIY)Daya Menengah (Komersial)Daya Tinggi (Pertanian Vertikal)Total Daya10W-40W40W-120W120W-300W+Tegangan Input12V-24V DC45-52V DC48V DC atau AC 85-265VLED Arus per Saluran350mA-700mA700mA-1500mA1500mA-2800mADeviasi Arus±5%±2%±1%Efisiensi Konversi Daya>85%>90%>93%

Rentang daya berasal dari spesifikasi PCBA lampu tanam komersial.

Spesifikasi Fisik & Termal

ParameterStandar FR4Aluminium MCPCBCopper MCPCBKonduktivitas Termal0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KBerat Tembaga1 oz1-2 oz2-3 ozJumlah Lapisan2-4 lapisan1-2 lapisan1-2 lapisanSuhu Pengoperasian Maksimum130°C (Tg)60°C permukaan70°C permukaanAplikasi KhasDaya rendah (<30W)Sebagian besar lampu komersialBerdaya sangat tinggi

Berdasarkan standar manufaktur PCB untuk aplikasi hortikultura.

Pemilihan Bahan PCB: Penting untuk Keandalan

Pemilihan bahan PCB secara langsung menentukan masa pakai dan kinerja lampu tanam.

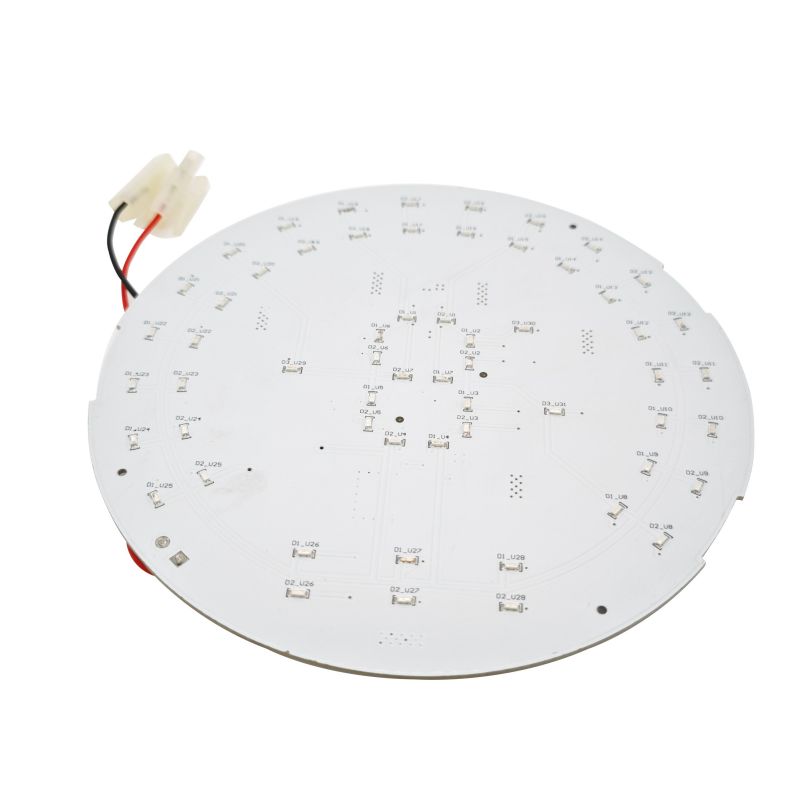

Aluminium MCPCB (Paling Umum untuk Lampu Tanam)

MCPCB aluminium menyumbang lebih dari 80% PCBA ringan penanaman komersial. Mereka menawarkan keseimbangan terbaik antara kinerja termal dan biaya.

ParameterAluminium StandarAluminium Kinerja TinggiKonduktivitas Termal1-3 W/m·K5-9 W/m·KKetebalan Lapisan Dielektrik50-100µm75-150µmTegangan Kerusakan2-3 kV3-5 kVBiaya per m² (massal)~$30~$50

Kapan memilih aluminium:Kebanyakan lampu tanam komersial mulai dari 40W hingga 200W. PCB aluminium 1-3 W/m·K cukup untuk kepadatan LED standar.

FR4 (Sensitif Biaya atau Berdaya Rendah)

PCBA lampu tanam FR4 hanya cocok untuk:

- Perlengkapan berdaya rendah di bawah 30W

- Desain dengan heatsink eksternal

- Aplikasi jangka pendek atau hobi

Keterbatasan:FR4 tidak dapat menghilangkan panas secara efektif. Suhu sambungan LED naik 15-25°C lebih tinggi dibandingkan desain MCPCB aluminium setara.

PCBA Keramik (Premium / Keandalan Tinggi)

Substrat keramik (alumina atau aluminium nitrida) menghilangkan seluruh lapisan dielektrik, sehingga mencapai konduktivitas termal 20-200+ W/m·K.

Terbaik untuk:Kepadatan daya yang sangat tinggi (>3 W/cm²) atau aplikasi yang memerlukan keandalan mutlak.

Manajemen Termal untuk Operasi Berkelanjutan

Lampu tanam beroperasi 12-16 jam setiap hari, 365 hari per tahun. Manajemen termal adalah faktor keandalan #1.

Optimasi Jalur Termal

Aturan praktisnya:Untuk setiap penurunan suhu sambungan LED sebesar 10°C, masa pakainya berlipat ganda.

Elemen DesainPersyaratanMetode VerifikasiVia termal di bawah bantalan LEDMinimum 9 vias (diameter 0,3mm) per inspeksi sinar X LEDMelalui pengisianDiisi dan ditutup dengan tembaga atau epoksiPenampang area tembaga untuk penyebaran panas300-500mm² per Tinjauan tata letak PCB LED daya tinggiCakupan solder pada bantalan termalCakupan 80-90% (tidak ada rongga besar)Sinar X, rongga <25%Suhu permukaan (pada suhu penuh beban)Di bawah 60°C (area bantalan LED) Pencitraan termal

Bahan Antarmuka Termal (TIM)

Antara MCPCB dan heatsink perlengkapan:

- WAKTU yang diperlukan:Bantalan termal silikon atau keramik (minimal 3 W/m·K)

- Ketebalan:0,5 mm hingga 1,5 mm

- Kompresi:20-30% untuk menghilangkan celah udara

Berat Tembaga untuk Jejak Saat Ini

Arus per JejakBerat Tembaga MinimumBerat Tembaga yang Direkomendasikan<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz dengan bukaan solder3A+2 oz dengan jejak paralel3 oz

Berdasarkan standar kapasitas IPC-2221 saat ini untuk penerangan hortikultura.

Desain Spektrum dan Kontrol Panjang Gelombang

Tanaman memerlukan spektrum cahaya khusus untuk berbagai tahap pertumbuhan. PCBA harus mengirimkan panjang gelombang ini dengan presisi.

Panjang Gelombang Standar untuk Lampu Tanam

Panjang gelombangWarnaFungsiTipe Chip LED450-460nmBiru RoyalPertumbuhan vegetatif, penyerapan klorofilLED Biru660-665nmMerah TuaBerbunga, berbuah, fotomorfogenesisLED Merah730-740nmMerah JauhEfek Emerson, inisiasi pembungaanLED Merah Jauh3000K-5000KPutihSpektrum penuh, kenyamanan visualLED Putih

Merah: Rekomendasi Rasio Biru

Jenis Tanaman yang Direkomendasikan Merah: Rasio BiruCatatan Sayuran hijau (selada, bayam) 3:1 hingga 4:1 Biru lebih tinggi untuk pertumbuhan padat Tanaman buah (tomat, paprika) 5:1 hingga 9:1 Merah lebih tinggi untuk perkembangan bunga/buah Herbal (kemangi, ketumbar) 4:1 hingga 6:1 Spektrum seimbang Ganja siklus penuh 4:1 (sayuran) hingga 8:1 (bunga) Spektrum yang dapat disesuaikan lebih disukai

Berdasarkan pedoman desain LED hortikultura dari sumber industri.

Kontrol Arus untuk Stabilitas Panjang Gelombang

Panjang gelombang LED bergeser dengan variasi arus. Untuk menjaga akurasi spektral:

- Deviasi arus maksimum:±2% di semua string LED

- Penyimpangan yang disarankan:±1% untuk desain premium

- Metode pengukuran:Penurunan tegangan resistor seri atau pengukur arus inline

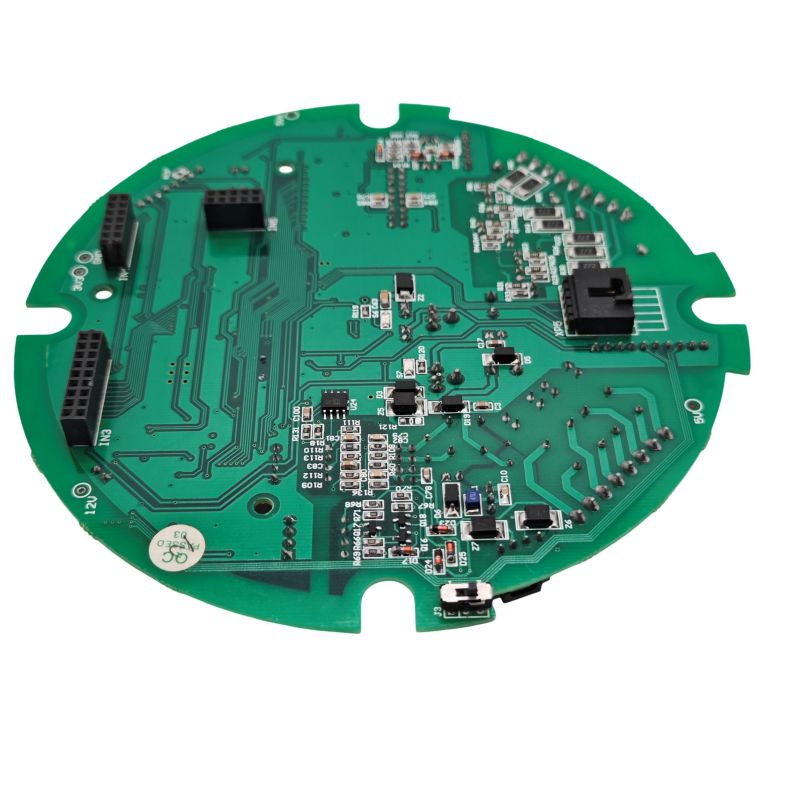

Topologi Pengemudi dan Desain Sirkuit

Arus Konstan vs. Tegangan Konstan

Menanam PCBA ringan membutuhkanpenggerak arus konstanuntuk setiap string LED untuk menjaga panjang gelombang stabil dan mencegah pelarian termal.

TopologiTerbaik untukKeuntunganKekuranganArus konstan linierDaya rendah (<30W)Sederhana, EMI rendahTidak efisien pada penurunan tegangan tinggiKonverter BuckDaya sedang (30-100W), Vin > VfEfisien (90-95%)Membutuhkan induktor, kebisingan peralihanKonverter BoostString LED dengan Vf > VinKemampuan step-upJumlah komponen lebih tinggiArus konstan multisaluranDaya tinggi (>100W), merdu spektrumKontrol saluran individu, efisiensi tinggiKompleks, biaya lebih tinggi

Diperlukan Sirkuit Perlindungan

Tipe ProteksiKomponenSpesifikasiPolaritas terbalikDioda Schottky atau P-FETBmengunci tegangan negatif pada inputTegangan berlebihDioda TVSPenjepit pada input maks 1,2xArus berlebih (per saluran)Sekering PTC atau resistor sensor + pemutusanPerjalanan pada arus nominal 1,3x Perlindungan ESDDioda Zener pada input±minimum 8kV

Perlindungan Lingkungan untuk Ruang Tumbuh

Lampu tanam beroperasi di lingkungan dengan kelembaban tinggi (60-90% RH). Perlindungan kelembaban adalah suatu keharusan untuk pengoperasian yang andal.

Persyaratan Pelapisan Konformal

Jenis PelapisanTerbaik Untuk Metode AplikasiKemampuan pengerjaan ulangAkrilik (AR)Hortikultura umumSemprot atau celupMudahSilikon (SR)Kelembaban ekstrem, PCB fleksibelSemprotan selektifSulitUretana (UR)Air asin atau paparan bahan kimiaSemprotSangat sulit

Ketebalan lapisan minimum:0,03mm (1,2 mil)

Daftar Periksa Perlindungan Kelembaban

- Lapisan konformalpada semua sambungan solder dan tembaga terbuka

- potuntuk konektor dan area tegangan tinggi (opsional untuk lingkungan ekstrem)

- Konektor tertutup(IP65 minimum untuk rumah kaca luar ruangan atau dengan kelembapan tinggi)

- Permukaan akhir ENIG(mencegah korosi tembaga; HASL tidak disarankan)

Batasan Lingkungan Operasi

Parameter Pertumbuhan Dalam Ruangan Rumah Kaca Luar Ruangan Kisaran kelembaban40-70% RH60-90% RH10-100% RHKisaran suhu15-30°C-5 hingga 40°C-20 hingga 50°C Peringkat IP minimumIP20 (kering dalam ruangan)IP44 (percikan)IP65 (tahan cuaca)

Aturan Tata Letak PCBA Ringan Penanaman

Aturan 1: Pisahkan Daya dan Sinyal

- Jaga agar bagian masukan AC/DC terisolasi dari jejak penggerak LED

- Jarak rambat minimum: 3mm antara area bertegangan tinggi dan bertegangan rendah

Aturan 2: Persingkat Loop Arus Tinggi

- Tempatkan driver LED sedekat mungkin dengan konektor LED

- Minimalkan area loop untuk mengurangi EMI

Aturan 3: Desain Bantalan Termal untuk LED

- Setiap bantalan termal LED memerlukan minimum 9 vias termal (0,3 mm)

- Vias harus diisi dan ditutup agar dapat disolder

Aturan 4: Tuang Tembaga untuk Tanah

- Gunakan ground plane padat pada layer 2 (untuk MCPCB 2 layer, ground adalah inti logamnya)

- Untuk desain FR4: lapisan tanah khusus dengan belahan minimal

Aturan 5: Distribusi Daya Rantai Daisy

- Untuk PCBA ringan penanaman linier panjang (hingga 1500 mm), rutekan jalur daya sebagai bus pusat

- Umpankan setiap segmen LED dari bus, bukan dari ujung segmen sebelumnya

Persyaratan Manufaktur dan Perakitan

Spesifikasi Perakitan SMT untuk Menanam PCBA Ringan

ParameterPersyaratanVerifikasiPasta solderBebas timah (SAC305 atau serupa)Kepatuhan RoHS

Pengujian Kualitas untuk Penanaman PCBA Ringan

Metode PengujianKriteria Lulus/GagalUji dalam sirkuit (TIK)Perlengkapan probe otomatisSemua komponen ada, nilai benarPemeriksaan polaritas LEDMode dioda atau inspeksi visual100% orientasi benarPencitraan termal pada beban penuhKamera IR setelah pengoperasian 1 jamTidak ada hotspot >70°C (pad LED < target 60°C)Verifikasi spektralSpektrometer (resolusi 0,1nm)Penyimpangan panjang gelombang ≤±5nm dari spesifikasiBurn-in uji24-48 jam dengan daya penuh, ruangan sekitarTidak ada kegagalan LED, tidak ada kedipan

Untuk produksi PCBA ringan penanaman komersial, disarankan untuk melakukan pengujian 100% terhadap parameter berikut:

- Pemeriksaan polaritas LED(inspeksi optik otomatis)

- Kualitas sambungan solder(AOI pada semua komponen daya)

- Pengujian terbuka/pendek(probe terbang atau alas kuku)

- Validasi termal(basis sampel, 10% dari produksi)

FAQ Menanam PCBA Ringan

Q1: Bahan PCB apa yang terbaik untuk lampu tanam berdaya tinggi (200W+) yang menyala 18 jam setiap hari?

A:Untuk pengoperasian berkelanjutan dengan daya tinggi,aluminium MCPCB dengan konduktivitas termal minimum 3 W/m·Kadalah pilihan standar. Berikut matriks keputusan berdasarkan data lapangan nyata:

Tingkat Daya Bahan yang Direkomendasikan Konduktivitas Termal Umur yang Diharapkan40W-100WSaluminium standar MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 jam100W-200WAluminium performa tinggi (3-5 W/m·K)3-5 W/m·K50,000-70,000 jam200W-300W+Aluminium premium (5-9 W/m·K) atau inti tembaga5-9+ W/m·K70,000-100,000 jam

Mengapa aluminium dibandingkan FR4 untuk daya tinggi:Lampu tanam 200W menghasilkan panas yang signifikan. FR4 memiliki konduktivitas termal hanya 0,3-0,5 W/m·K, bertindak sebagai isolator. Suhu sambungan LED akan melebihi 100°C dalam beberapa menit, menyebabkan penyusutan lumen yang cepat (kehilangan 30-50% dalam 6 bulan).

Alternatif PCBA keramik:Untuk keandalan ekstrem atau ketika ukuran PCB sangat terbatas (densitas daya tinggi >3 W/cm²), substrat keramik (alumina atau aluminium nitrida) menghilangkan seluruh lapisan dielektrik, sehingga mencapai 20-200+ W/m·K. Namun, biayanya 3-5x lebih tinggi dibandingkan MCPCB aluminium.

Intinya bagi sebagian besar petani komersial:MCPCB aluminium berkinerja tinggi (5 W/m·K) memberikan keseimbangan terbaik antara biaya dan keandalan untuk perlengkapan 200W+.

Q2: Bagaimana cara menghitung berat tembaga yang diperlukan untuk PCBA lampu tanam saya untuk mencegah panas berlebih?

A:Gunakan formula IPC-2221 dengan pedoman khusus hortikultura berikut. Jejak panas berlebih adalah mode kegagalan umum pada lampu tanam berdaya tinggi.

Langkah 1 - Tentukan arus maksimum per jejak:
Untuk lampu tanam 100W pada 48V: Arus = 100W / 48V = 2,08A per senar

Langkah 2 - Pilih kenaikan suhu yang diizinkan (ΔT):

- kenaikan 10°C:Konservatif untuk masa pakai 50.000+ jam (direkomendasikan untuk komersial)

- Kenaikan 20°C:Dapat diterima untuk tingkat konsumen

- Kenaikan 30°C:Risiko tinggi --- jejak akan melemahkan sambungan solder seiring waktu

Langkah 3 - Pilih berat tembaga berdasarkan arus:

Saat ini1 ons Lebar yang Dibutuhkan Tembaga (ΔT=20°C)2 ons Lebar yang Dibutuhkan Tembaga (ΔT=20°C)Rekomendasi1A30 mil (0,76mm)15 mil (0,38mm)1 ons dapat diterima2A70 mil (1,78mm)35 mils (0,89mm)2 oz lebih disukai3A120 mils (3,05mm)60 mils (1,52mm)minimum 2 oz5A220 mil (5,59mm)110 mil (2,79mm)disarankan 3 oz

Langkah 4 - Hitung menggunakan rumus yang disederhanakan (untuk jejak luar, 2 ons tembaga):

Lebar (mil) = Arus (Amps) × 35 (untuk ΔT=20°C)

Contoh untuk 2,08A: 2,08 × 35 = lebar minimum 73 mil (1,85mm)

Menambahkan margin keamanan 20%:73 × 1,2 = 88 mil (2,23 mm)

Rekomendasi profesional untuk menanam PCBA ringan:

- Gunakan minimal 2 ons tembagauntuk semua jejak yang membawa >1A

- Gunakan 3 ons tembagauntuk jalur yang membawa >3A atau ketika ruang di papan terbatas

- Tambahkan bukaan topeng solderpada jejak arus tinggi --- solder tambahan meningkatkan kapasitas arus sebesar 20-40%

Metode verifikasi:Setelah perakitan prototipe, ukur suhu jejak dengan kamera inframerah pada beban penuh. Jika ada jejak yang melebihi 70°C, tambah berat tembaga atau perluas jejaknya.

Q3: Apa yang menyebabkan keluaran cahaya tidak merata atau berkedip pada PCBA lampu tanam, dan bagaimana cara memperbaikinya?

A:Keluaran cahaya yang tidak merata dan kedipan biasanya disebabkan olehketidakcocokan arus antara string LED paralelataukapasitansi curah yang tidak mencukupi. Berikut urutan diagnostiknya:

Akar penyebab 1 - Ketidakcocokan arus dalam string paralel (paling umum):

Ketika beberapa rangkaian LED dihubungkan secara paralel ke satu penggerak arus konstan, perbedaan kecil pada tegangan maju (Vf) menyebabkan satu rangkaian menarik arus lebih banyak daripada rangkaian lainnya. Senar terpanas menarik arus paling banyak, memanas lebih lanjut (Vf turun seiring suhu), dan menarik lebih banyak arus --- pelarian termal.

Larutan:

- Gunakan apisahkan driver arus konstan per string(lebih disukai untuk daya tinggi)

- Atau tambahkanpenyeimbang resistor(0,5-2Ω) secara seri dengan masing-masing string untuk menyamakan arus

- Watt resistor: P = I² × R (misalnya, resistor 1A² × 1Ω = 1W)

Akar penyebab 2 - Kapasitansi massal pada keluaran driver tidak mencukupi:

Peredupan termodulasi lebar pulsa (PWM) menciptakan kedipan yang terlihat jika kapasitansi keluaran terlalu kecil. Arus LED naik dan turun dengan setiap siklus PWM.

Frekuensi PWMKapasitas Massal MinimumVisibilitas Kedipan100-200 Hz1000µF+Terlihat oleh kebanyakan orang500-1000 Hz470µFFPenjilat terdeteksi oleh beberapa orang1000-4000 Hz100µFUmumnya bebas kedipan>4000 HzTidak diperlukanTidak ada kedipan yang terlihat

Memperbaiki:Tambahkan kapasitor elektrolitik 100-470µF pada keluaran LED, ditambah kapasitor keramik 10µF untuk pemfilteran frekuensi tinggi.

Akar penyebab 3 - Sambungan solder yang buruk pada sambungan LED:

Sambungan solder yang retak atau dingin pada bantalan LED menyebabkan sambungan terputus-putus. LED mungkin berkedip, redup, atau mati total saat papan memanas dan mendingin.

Metode deteksi:

- Ketuk setiap LED secara perlahan dengan alat plastik saat lampu menyala

- Jika terjadi kedipan, lakukan aliran ulang sambungan solder

- Untuk LED SMT, periksa dengan pembesaran apakah ada retakan di sekitar bantalan

Akar penyebab 4 - Lebar jejak yang tidak memadai menyebabkan penurunan tegangan:

Jejak yang panjang dan sempit pada string berdaya tinggi menyebabkan penurunan tegangan. LED di ujung jejak menerima arus lebih sedikit dibandingkan LED di dekat pengemudi.

Memperbaiki:

- Hitung penurunan tegangan: V_drop = I × R_trace

- Untuk string 2A pada jejak 100mil (2,54mm) 1oz lebih dari 24 inci: R ≈ 0,24Ω, V_drop ≈ 0,48V

- Ini mungkin bisa diterima. Untuk V_drop >0,5V, tambah lebar jejak atau gunakan 2oz tembaga

Validasi cepat:Ukur tegangan pada LED pertama dan LED terakhir di setiap string. Jika perbedaan melebihi 0,3V, tingkatkan desain jejak.

Daftar Periksa Pengujian Produksi untuk Penanaman PCBA Ringan

Sebelum menyetujui penanaman PCBA ringan untuk produksi massal, verifikasi lima pengujian berikut:

Tes	Metode	Kriteria Lulus/Gagal
Keluaran spektral	Mengintegrasikan bola atau spektrometer	Penyimpangan panjang gelombang ≤±5nm dari target
Kinerja termal	Kamera IR setelah 1 jam pada beban penuh	Tidak ada titik >70°C; Bantalan LED <60°C
Saldo saat ini	Ukur arus di setiap string paralel	Deviasi antar string <5%
Resistensi kelembaban	85% RH pada 40°C selama 48 jam, bertenaga	Tidak ada korosi, tidak ada kedipan, tidak ada kegagalan
Verifikasi umur (dipercepat)	85°C/85% RH, 1000 jam (tes THB)	Penyusutan lumen <10%

Untuk pesanan komersial:Meminta dokumentasi PPAP (Proses Persetujuan Bagian Produksi) termasuk laporan pencitraan termal dan data verifikasi spektral.

Ringkasan: Daftar Periksa PCBA Lampu Penanaman yang Andal

Elemen DesainPersyaratanBahan PCBAluminium MCPCB (1-9 W/m·K) untuk sebagian besar; FR4 hanya untuk daya rendah (<30W)Berat tembaga minimum 2 ons untuk jejak daya; 1 ons untuk sinyalManajemen termal9+ vias termal per LED; TIM antara PCBA dan heatsink; suhu permukaan <60°CSkontrol spektrumMerah (660nm), Biru (450nm); rasio berdasarkan hasil panen; deviasi arus <±2%Topologi driverArus konstan per string; saluran driver terpisah untuk penyetelan spektrumPerlindungan kelembabanLapisan konformal (akrilik atau silikon); Permukaan akhir ENIG; konektor tersegel Penyeimbangan arus Driver terpisah atau resistor penyeimbang untuk string paralel Sertifikasi RoHS, UL (untuk perlengkapan komersial) Pengujian Spektral, termal, keseimbangan arus, tahan kelembapan, percepatan penuaan THB

PCBA lampu tanam yang andal menggabungkan manajemen termal yang tepat (MCPCB aluminium, tembaga 2+ oz, vias termal), kontrol spektrum yang tepat (penggerak arus konstan, deviasi panjang gelombang ≤±5nm), dan perlindungan lingkungan (lapisan konformal, konektor tersegel). Kegagalan lapangan yang paling umum---keluaran cahaya tidak merata, kedipan, dan kegagalan LED prematur---berasal dari desain termal yang tidak memadai atau ketidaksesuaian arus antara string paralel. Prioritaskan 2 ons tembaga, pisahkan penggerak arus konstan per saluran, dan pengujian validasi termal untuk mencapai pengoperasian 50.000+ jam di lingkungan pertumbuhan komersial.
