Dengan pengalaman 20 tahun di bidang elektronik konsumen dan manufaktur PCB, saya telah meninjau ribuan rakitan lampu langit-langit. Panduan ini mencakup pemilihan material, manajemen termal, topologi driver, dan persyaratan kepatuhan khusus untuk desain PCBA lampu langit-langit.

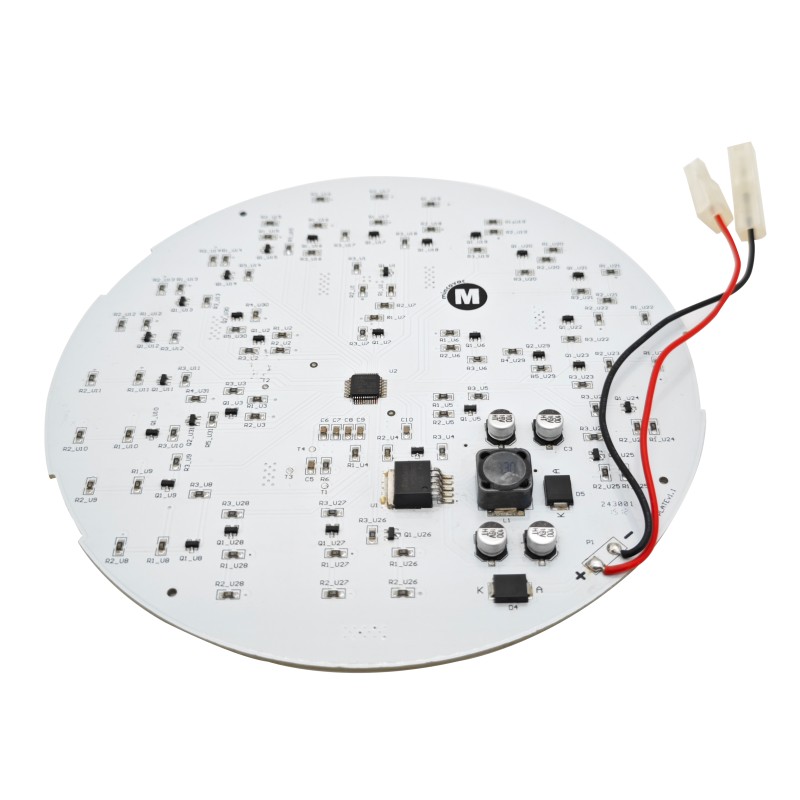

Apa yang Harus Dilakukan PCBA Lampu Langit-Langit
Lampu langit-langit PCBA (Perakitan Papan Sirkuit Cetak) mengontrol dan memberi daya pada sumber cahaya LED. Tidak seperti PCB telanjang, PCBA mencakup semua komponen yang disolder ke papan---LED, driver, resistor, kapasitor, dan konektor.
Fungsi utama PCBA lampu langit-langit:
- Konversi AC-ke-DC (jika driver terintegrasi):Mengubah 110-277V AC menjadi DC tegangan rendah untuk LED
- Peraturan saat ini yang konstan:Mempertahankan arus LED yang stabil meskipun tegangan input berfluktuasi
- Manajemen termal:Menghantarkan panas dari sambungan LED untuk mencegah kegagalan dini
- Kontrol peredupan (opsional):Antarmuka dengan peredup dinding (0-10V, TRIAC, atau PWM)
Perbedaan dari PCB telanjang:PCB kosong memiliki jejak dan bantalan tembaga tetapi tidak memiliki komponen. PCBA sudah terpasang sepenuhnya dan siap dipasang ke lampu.
Spesifikasi Teknis Inti
Parameter Daya Masukan
ParameterRentang StandarRentang Performa TinggiTegangan Input (AC)110-120V (US) atau 220-240V (EU)90-277V (universal)Frekuensi Input50/60 Hz50/60 HzFaktor Daya (PF)>0,70 (konsumen)>0,90 (komersial)Distorsi Harmonik Total (THD)<20%<15% (DLC persyaratan)Perlindungan Lonjakan1 kV (dasar)2-4 kV (komersial)
Persyaratan faktor daya dan THD sesuai standar Energy Star dan DLC.
Spesifikasi Keluaran LED
ParameterDaya RendahDaya SedangDaya TinggiTotal Output Lumen800-1500 lm (menggantikan lampu pijar 60W)1500-3000 lm3000-5000 lm+Jumlah LED18-4848-100100-200+Arus LED50-150 mA150-300 mA300-700 mATotal Daya8-15W15-30W30-60W
Spesifikasi Fisik
ParameterFR4 Standar Aluminium MCPCBBentuk PapanBulat, persegi, atau khususBulat, persegi, atau khususDiameter (bulat tipikal)100mm hingga 300mm100mm hingga 300mmBerat Tembaga1 ons (sinyal), 2 ons (daya)1-2 onsJumlah Lapisan2 lapisan (paling umum)1-2 lapisan Konduktivitas Termal0,3-0,5 W/m·K1-9 W/m·K
Pemilihan Bahan PCB: FR4 vs. Aluminium MCPCB
Pilihan antara FR4 dan aluminium MCPCB (Metal Core PCB) adalah keputusan paling penting dalam desain PCBA lampu langit-langit.
Tabel Perbandingan
Karakteristik FR4 PCBAAluminium MCPCBKonduktivitas termalBuruk (0,3-0,5 W/m·K)Baik hingga sangat baik (1-9 W/m·K)BeratCahayaSedangBiaya (volume rendah)Lebih RendahSedang (30-50% lebih tinggi dari FR4)Masa pakai LED pada 150mA30.000-40.000 jam50.000+ jamAplikasi terbaikDaya rendah (<12W), bohlam yang dapat diganti Perlengkapan langit-langit berdaya menengah hingga tinggi
Matriks Keputusan
Daya Lampu PlafonBahan PCBA yang direkomendasikanAlasan5W-12W (dudukan siram kecil)FR4 (2 lapis)Biaya lebih rendah, panas yang dapat diterima12W-25W (plafon standar)MCPCB aluminium (1-2 W/m·K)Kritis manajemen termal25W-50W (panel besar)Aluminium performa tinggi (3-5 W/m·K)Mencegah LED terlalu panas50W+ (komersial)Aluminium premium (5-9 W/m·K) atau inti tembagaWajib untuk keandalan
Aturan praktisnya:Untuk lampu plafon diatas 15W gunakan MCPCB alumunium. FR4 akan menyebabkan kegagalan LED dini karena penumpukan panas.
Topologi Driver untuk PCBA Lampu Langit-Langit
PCBA lampu langit-langit menggunakan dua arsitektur driver utama: terintegrasi (komponen pada papan yang sama) atau jarak jauh (papan driver terpisah).
Driver Terintegrasi vs. Jarak Jauh
AspekDriver Terintegrasi (COB atau linier)Driver Jarak Jauh (papan terpisah)Lokasi driverPada PCBA yang sama dengan LEDPapan terpisah, dihubungkan dengan kabelDaya tipikal5W-25W15W-100W+Efisiensi80-88%85-93%Kinerja kedipan Bisa buruk dengan driver linier sederhanaSangat baik dengan pemfilteran yang tepat Kompatibilitas peredupanTerbatas (hanya TRIAC)Lebar (0-10V, TRIAC, DALI)BiayaLebih Rendah (papan tunggal)Lebih tinggi (dua papan)Terbaik untuk perlengkapan yang sensitif terhadap biaya dan tidak dapat diredupkanKomersial, dapat diredupkan, dan berdaya tinggi
Arus Konstan vs. Tegangan Konstan
Tipe DriverTerbaik untukKelebihanKekuranganArus konstan (CC)String LED direct-driveLebih sederhana, komponen lebih sedikitJumlah LED harus sesuai dengan voltase driverTegangan konstan (CV)Perlengkapan modular dengan beberapa papanStandar 12V/24V, mudah diperluasMembutuhkan resistor pembatas arus terpisah
Rekomendasi untuk lampu langit-langit PCBA:Gunakan topologi driver arus konstan untuk desain terintegrasi. Ini memberikan arus LED yang stabil tanpa resistor tambahan.
Manajemen Termal untuk PCBA Lampu Langit-Langit
Panas adalah musuh utama umur LED. Untuk setiap penurunan suhu sambungan LED sebesar 10°C, masa pakainya berlipat ganda.
Desain Jalur Termal
Jalur termal untuk PCBA lampu langit-langit mengikuti urutan ini:
Sambungan LED → Bantalan termal LED → Tembaga PCBA → lapisan dielektrik (MCPCB) → dasar aluminium → rumah perlengkapan → udara ruangan
Tautan terlemah:Lapisan dielektrik (isolasi antara rangkaian tembaga dan dasar aluminium). Dielektrik standar memiliki konduktivitas 1-3 W/m·K. Dielektrik premium mencapai 5-9 W/m·K.
Aturan Desain Bantalan LED
Elemen DesainPersyaratanVia termal di bawah LED9-12 vias (diameter 0,3mm) per LED daya tinggiVia pengisianDiisi dan ditutup (memungkinkan penyolderan di atas)Ukuran bantalan tembagaMinimum 2x ukuran bantalan termal LEDCakupan solder80-90% area bantalan termal (pemeriksaan sinar-X)Toleransi kekosonganMaksimum 25% area bantalan
Verifikasi Termal
Tes produksi:Setelah perakitan, nyalakan lampu langit-langit dengan daya penuh selama 1 jam. Ukur suhu pada bantalan LED menggunakan kamera inframerah.
Suhu (pad LED)Kelas Umur yang Diharapkan<50°CLuar Biasa70.000+ jam50-60°CBaik50.000-70.000 jam60-70°CDapat diterima30.000-50.000 jam>70°CRisiko kegagalan<20.000 jam
Aturan Tata Letak PCB untuk Lampu Plafon PCBA
Aturan 1: Penempatan LED Simetris
Tempatkan LED secara merata di seluruh PCBA untuk mencegah titik panas dan memastikan distribusi cahaya seragam. Untuk lampu langit-langit bulat:
- Susun LED dalam lingkaran konsentris
- Jarak yang sama antara LED yang berdekatan
- Pertahankan jarak yang konsisten dari tepi papan
Aturan 2: Jejak Arus Tinggi Pendek
Jejak arus tinggi (daya LED dan ground) harus dibuat sependek dan selebar mungkin. Hitung lebar yang dibutuhkan:
Untuk 2 ons tembaga, kenaikan suhu 20°C:
- Lebar (mil) = Arus (Amps) × 35
Contoh: jejak 300mA (0,3A) → 0,3 × 35 = minimum 10,5 mils (0,27mm)
Tambahkan margin keamanan 50%:Gunakan 16 mils (0,4mm) untuk jejak 300mA.
Aturan 3: Pisahkan Bagian AC dan DC
Jika PCBA menyertakan konverter AC-DC terintegrasi:
- Simpan input AC (tegangan tinggi) di salah satu sisi papan
- Pertahankan jarak rambat 3mm antara jejak AC dan DC tegangan rendah
- Gunakan slot fisik atau parit pada PCB jika ruangnya sempit
Aturan 4: Tuang Tembaga untuk Tanah
Gunakan tuang tembaga padat pada lapisan atas (untuk MCPCB, lapisan sirkuit) untuk pengembalian LED. Ini mengurangi penurunan tegangan dan meningkatkan penyebaran panas.
Aturan 5: Distribusi Daya Rantai Daisy
Untuk lampu langit-langit yang lebih panjang (linier atau persegi panjang), rutekan jalur listrik sebagai bus pusat daripada menyalurkan LED dari ujung rangkaian sebelumnya.

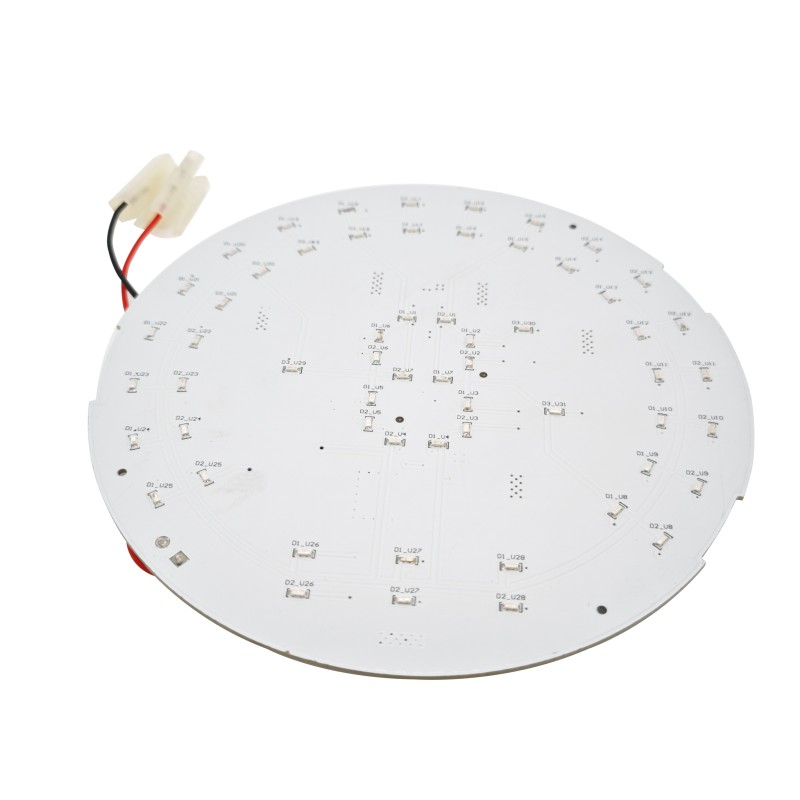

Contoh Tata Letak PCBA Lampu Plafon (Bulat)
PCBA lampu langit-langit bundar yang khas (diameter 150mm, 36 LED) memiliki tumpukan lapisan ini:
LapisanFungsiBerat TembagaAtas (lapisan sirkuit)Bantalan LED, jejak, komponen driver2 ozLapisan dielektrikIsolasi listrik75-100 µmDasar aluminiumPenyebaran panas dan dukungan mekanisKetebalan 1,6mmBawah (opsional)Komponen sekunder atau masker solder sajaN/A
Pertimbangan Berkedip dan Peredupan
Penyebab Flicker
Kedipan LED terjadi ketika arus keluaran driver memiliki riak yang signifikan. Penyebab umum:
- Kapasitansi keluaran tidak mencukupidi pengemudi
- Kompatibilitas peredup TRIAC yang buruk(peredup tepi terdepan dengan beban kapasitif)
- Peredupan PWM frekuensi rendah(<1 kHz)
Metrik Kedipan
MetricGoodAcceptablePoorPersen kedipan (100Hz)<10%10-30%>30%Indeks kedipan<0.10.1-0.3>0.3Frekuensi kedipan>1 kHz100-1000 Hz<100 Hz
Teknik Pengurangan Flicker
TeknikEfekDampak BiayaTambahkan kapasitor keluaran massal (100-470µF)Mengurangi riak 100-120 HzRendah ($0,10-0,30)Meningkatkan frekuensi peredupan PWM hingga >4 kHzMenghilangkan kedipan yang terlihatTidak ada (perubahan firmware)Gunakan topologi flyback PF tinggi atau buck-boostPengaturan tegangan yang lebih baikSedang ($0,50-1,00)
Kepatuhan dan Sertifikasi
Sertifikasi yang Diperlukan berdasarkan Pasar
PasarSertifikasiPersyaratanUSAUL 1598 atau UL 8750Keselamatan untuk luminer LEDKanadaCSA C22.2 No. 250.0Keselamatan untuk perlengkapan pencahayaanEUCE (termasuk LVD, EMC, RoHS)Keselamatan, emisi, zat berbahayaGlobalIEC 62031Modul LED untuk penerangan umumEfisiensi energi (AS)Energy Star atau DLCKelayakan rabat, utilitas persyaratan
Tes Kepatuhan Umum
PengujianStandarKriteriaKekuatan dielektrik (hipot)UL 87501500V AC selama 1 menit, tidak ada kerusakanKontinuitas groundUL 8750<0,1Ω antara terminal ground dan logam terbukaEMI (konduksi & radiasi)FCC Part 15 (AS) atau EN 55015 (EU)Di bawah batas yang ditentukanFaktor daya dan THDEnergy StarPF >0,90, THD <20% untuk komersial
FAQ PCBA Lampu Langit-langit
Q1: Dapatkah saya menggunakan PCBA lampu langit-langit yang sama untuk aplikasi komersial 120V dan 277V?
A:Tidak, bukan tanpa driver input universal. Berikut rincian teknisnya:
PCBA yang dirancang khusus untuk 120V AC menggunakan komponen dengan tegangan bus sekitar 200V DC (setelah perbaikan). Pada 277V AC, bus DC yang diperbaiki kira-kira 390V DC. Ini melebihi peringkat tegangan kapasitor, MOSFET, dan dioda dengan nilai standar 120V.
Persyaratan penurunan tegangan komponen:
Komponen Peringkat 120V 277V Peringkat yang Diperlukan Kapasitor input 200V400-450VMOSFET250-300V500-600V Dioda penyearah 200V400V Jarak rambat 1,5mm3,0mm
Jika Anda memerlukan satu PCBA untuk kedua voltase:
- Tentukan adriver masukan universaldiberi nilai 90-277V AC
- Gunakan komponen dengan nilai minimum bus 400V DC
- Rancang rambat PCB sebesar 3mm antara saluran AC dan bagian tegangan rendah
- Harapkan biaya komponen 10-20% lebih tinggi
Alternatif:Buat dua varian PCBA---satu untuk 120V (biaya lebih rendah) dan satu lagi untuk 277V (peringkat tegangan lebih tinggi). Hal ini biasa terjadi pada manufaktur pencahayaan komersial.
Q2: Bagaimana cara memastikan lampu langit-langit PCBA saya berfungsi dengan baik dengan peredup dinding TRIAC?
A:Kompatibilitas peredup TRIAC adalah tantangan umum bagi desainer PCBA lampu langit-langit. Berikut adalah pendekatan rekayasa:
Masalahnya:Peredup TRIAC dirancang untuk lampu pijar (beban resistif). LED menghadirkan beban reaktif yang dapat menyebabkan TRIAC macet, menyebabkan kedipan, kedipan, atau kegagalan peredupan di bawah 30%.
Solusi 1 - Resistor pemeras (pasif):
Tambahkan resistor pemeras (10-50 kΩ, 1-2W) pada input AC. Ini menarik arus yang cukup (5-15 mA) untuk menjaga TRIAC bekerja dengan baik selama setiap setengah siklus.
Hasil:Meningkatkan peredupan low-end (biasanya minimum 10-15%). Menambahkan 1-2W kerugian siaga.
Solusi 2 - Sirkuit pemeras aktif (lebih disukai):
Pemeras aktif (yang dikontrol IC) hanya menarik arus ketika TRIAC akan mengalami misfire. Kerugian efisiensi mendekati nol.
Solusi 3 - Tentukan IC driver peredupan TRIAC:
Banyak IC driver LED komersial dilengkapi deteksi peredupan TRIAC bawaan dan kontrol pemeras. Contohnya meliputi:
- TI LM3447(Driver LED TRIAC yang dapat diredupkan)
- anggota parlemen MP4030(Regulator sisi primer peredupan TRIAC)
Persyaratan pengujian:Validasi kompatibilitas peredupan dengan setidaknya 5 model peredup TRIAC yang berbeda (Lutron, Leviton, Legrand). Dimmer sangat bervariasi dalam persyaratan penahannya saat ini.
Tanda kegagalan lapangan:Jika lampu langit-langit berkedip atau berkedip ketika diredupkan di bawah 50%, sirkuit pemeras tidak memadai.
Q3: Apa masalah kualitas paling umum dalam pembuatan PCBA lampu langit-langit?
A:Berdasarkan ribuan inspeksi produksi, kelima cacat ini menyebabkan lebih dari 80% masalah kualitas PCBA lampu langit-langit.
Frekuensi Cacat Akar Penyebab Metode Deteksi Biaya Pengerjaan Ulang Batu nisan LED 1-5% Volume pasta solder tidak merata pada bantalan LED AOI Tinggi (LED rusak) Kekosongan solder di bawah LED Umum Gas fluks terperangkap selama reflow Pemeriksaan sinar-X Tidak ada (kekosongan <25% dapat diterima) LED polaritas terbalik 0,5-2% Kesalahan pengumpan atau penempatan Visual atau AOI (warna/tanda) Sangat tinggi (papan bekas) Solder dingin sambungan pada driver IC1-3%Suhu reflow tidak mencukupiAOI atau inspeksi manualSedang (pengerjaan ulang mungkin)Pasta termal tidak mencukupi (MCPCB)5-10%Aplikasi tidak konsistenTes tarik atau pencitraan termalRendah (tambahkan tempel)
Strategi pencegahan:
batu nisan LED:
- Gunakan lubang stensil yang sedikit lebih besar dari bantalan LED (rasio 1:1.1)
- Pastikan profil reflow memiliki waktu 60-90 detik di atas liquidus (TAL)
LED polaritas terbalik:
- Gunakan LED dengan tanda polaritas yang jelas (anoda/katoda)
- Menerapkan inspeksi optik otomatis (AOI) dengan pemeriksaan polaritas
- Jalankan uji polaritas 100% pada wahana terbang atau alas kuku
Sambungan solder dingin:
- Verifikasi suhu puncak reflow (245-260°C untuk SAC305 bebas timah)
- Pantau profil oven setiap hari dengan profiler (tidak hanya sekali per batch)
Pasta termal tidak mencukupi (MCPCB ke heatsink):
- Gunakan stensil atau sablon untuk thermal paste (bukan aplikasi manual)
- Targetkan ketebalan pasta 0,3-0,5 mm
- Verifikasi cakupan setelah pemasangan (pasta termal harus sedikit menekan tepinya)
Daftar periksa kontrol kualitas untuk inspeksi PCBA lampu langit-langit yang masuk:
Item InspeksiMetodeKriteria PenerimaanPolaritas LEDVisual atau AOI100% benarSambungan solder (komponen daya)AOITidak ada bridging, tidak ada solder yang tidak memadaiLED voidX-ray (sampel 5-10%)<25% per padPasta termalVisual (tepi pemerasan)Terlihat di semua titik pemasanganTes kelistrikanProbe terbang atau alas kukuTerbuka/pendek, pemeriksaan tegangan maju LED
Daftar Periksa Pembuatan PCBA Lampu Langit-langit
Langkah ProduksiPersyaratanVerifikasiInspeksi masuk PCBTidak ada lengkungan, ketebalan benar, hasil akhir ENIG terlihatPengukuran visual dan pengukurPencetakan pasta solderKetebalan stensil 0,1-0,12mm, penyelarasan bukaan ±0,05mmSPI (inspeksi pasta solder)Pilih dan letakkanPenempatan LED ±0,05mm akurasiAOI setelah penempatanPenyolderan reflowPuncak 245-260°C, TAL 60-90 detikData profiler per batchAplikasi pasta termalKetebalan 0,3-0,5mm, cakupan penuhPemeriksaan berat + visualPemasangan heatsinkTekanan seragam, tanpa celahSpesifikasi torsi sekrupTes kelistrikanTerbuka/pendek, polaritas LED, pengukuran arusPerlengkapan uji otomatis
Ringkasan: Daftar Periksa PCBA Lampu Langit-langit Berkualitas Baik
PCBA lampu langit-langit berkualitas baik menyeimbangkan biaya, kinerja termal, dan kepatuhan. Untuk perlengkapan perumahan standar (15-25W), MCPCB aluminium dengan tembaga 2 ons, penggerak arus konstan, dan suhu bantalan LED di bawah 60°C secara konsisten mencapai masa pakai lebih dari 50.000 jam. Untuk perlengkapan komersial yang dapat diredupkan, tambahkan IC driver dan sirkuit pemeras yang kompatibel dengan TRIAC. Cacat produksi yang paling umum---Timbton LED, polaritas terbalik, dan sambungan dingin---dapat dicegah dengan inspeksi AOI dan profil reflow yang terkontrol.
| Elemen Desain | Persyaratan |
|---|---|
| bahan PCB | MCPCB aluminium untuk >15W; FR4 dapat diterima untuk <12W |
| Berat tembaga | 2 ons untuk jejak listrik; 1 ons untuk sinyal |
| Manajemen termal | 9+ via termal per LED; Suhu bantalan LED <60°C pada beban penuh |
| Topologi pengemudi | Arus konstan (terintegrasi atau jarak jauh) |
| Kontrol kedipan | Kapasitansi keluaran 100-470µF; Peredupan PWM >4 kHz jika digunakan |
| Kompatibilitas peredupan | Sirkuit pemeras untuk TRIAC; IC peredupan khusus untuk hasil terbaik |
| Peringkat tegangan | Komponen diberi nilai tegangan input maksimum (120V atau 277V atau universal) |
| Sertifikasi | UL atau CE berdasarkan target pasar; Energy Star untuk komersial |
| Inspeksi manufaktur | AOI (polaritas LED, sambungan solder), sinar-X (kekosongan), uji kelistrikan |
