PCBA penggerak LED

Panduan ini menguraikan spesifikasi teknis, standar manufaktur, dan persyaratan khusus aplikasi yang perlu Anda ketahui.

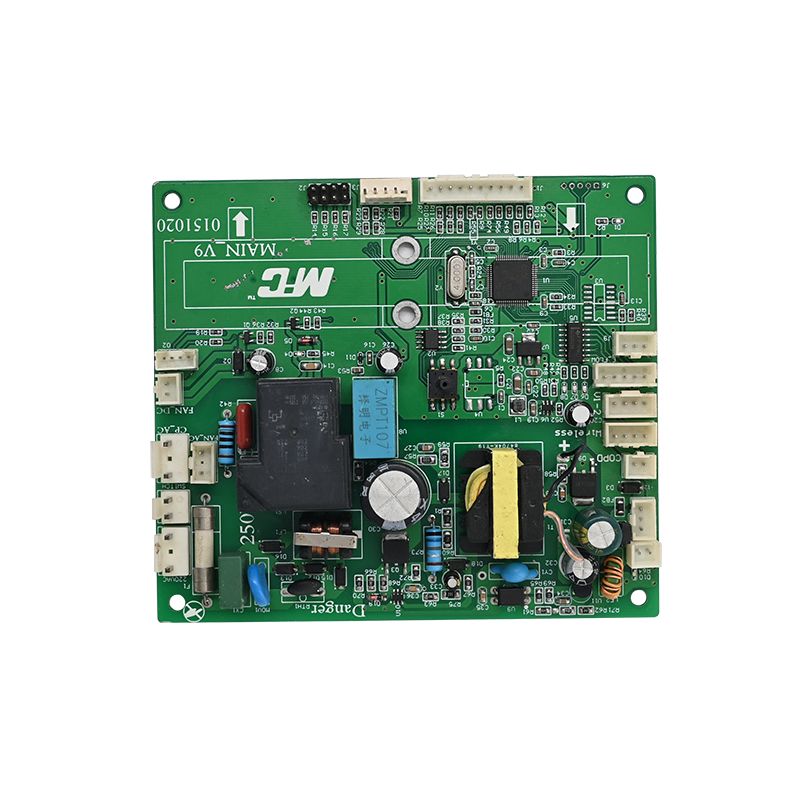

Apa itu PCBA Driver LED?

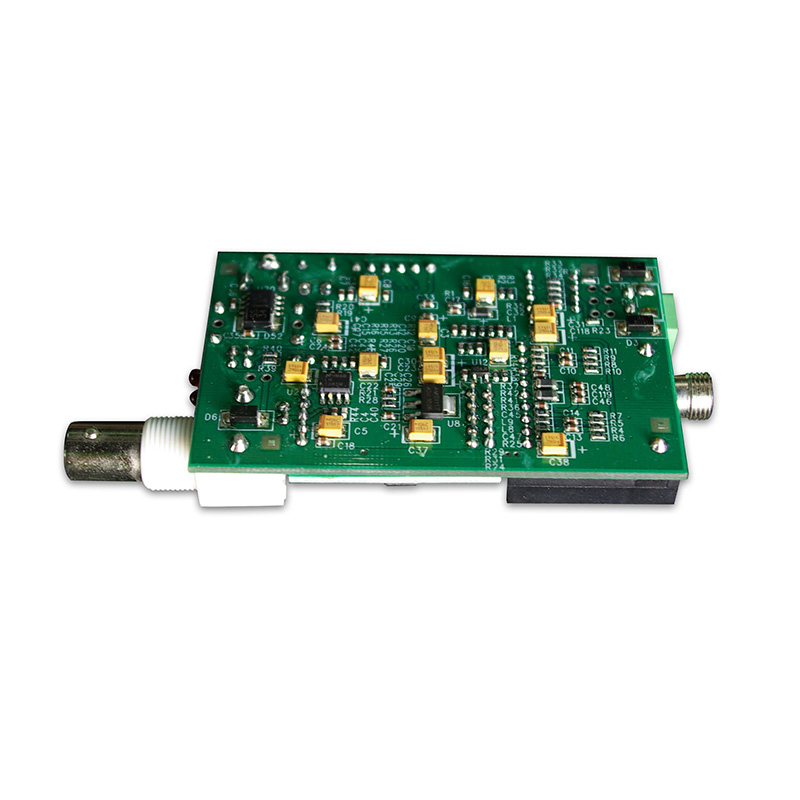

PCBA driver LED adalah papan rakitan lengkap yang mengatur daya ke sumber cahaya LED. Tidak seperti PCB standar, rakitan ini mengintegrasikan komponen tertentu:

- IC Pengemudi:Regulator arus konstan atau tegangan konstan (misalnya ON Semiconductor, TI, Nexperia).

- Transformator/Induktor:Untuk topologi konversi daya seperti Flyback atau Boost.

- Unit Pendingin & Jalur Termal:Untuk mengatur suhu persimpangan bagian-bagian penting.

- Konektor:Untuk kontrol peredupan (0-10V, PWM) dan input AC/DC.

Karena LED memerlukan kontrol arus yang ketat untuk mencegah pelarian termal, makaPCBAdesain harus memprioritaskan isolasi listrik dan pembuangan panas.

Parameter Teknis Utama (Wawasan Lembar Data)

Untuk memastikan perakitan Anda memenuhi standar industri, Anda harus memverifikasi parameter ini dengan pabrikan Anda. Berdasarkan standar IPC dan komponen saat ini, berikut adalah metrik penting.

Spesifikasi Umum

Kinerja Listrik & Termal

Catatan Faktor Bentuk:Desain kompak modern menggunakan paket DFN (2x2mm) untuk menghemat hingga 90% ruang papan dibandingkan dengan paket SOT223 lama.

Desain & Perakitan: 4 Titik Fokus Teknik Teratas

Untuk bertemuMAKANstandar, kami mengandalkan catatan produksi yang dapat diverifikasi dan data teknik dunia nyata.

1. Strategi Manajemen Termal

Panas adalah musuh kapasitor elektrolitik dan LED mati.

- Melalui Penempatan:Gunakan susunan vias termal di bawah bantalan IC untuk mentransfer panas ke bidang tanah tembaga.

- Tuang Tembaga:Ketebalan tembaga lapisan luar seharusnyaMinimal 2 ons (0,0026 inci).untuk jejak arus tinggi.

- Inspeksi:Lengkungan dan puntiran PCBA tidak boleh melebihi0,0075 inci per inciuntuk memastikan kontak heatsink.

2. Pemilihan Komponen untuk Umur Panjang

- Kelas Otomotif:Untuk pencahayaan eksterior, pilihMEA-Q101pengemudi yang berkualitas. Bagian-bagian ini mendukung sisi-sisi yang dapat dibasahi (SWF), yang memungkinkan Inspeksi Optik Otomatis (AOI) pada sambungan solder---suatu persyaratan untuk manufaktur tanpa cacat.

- Kapasitor:Gunakan kapasitor arus riak tinggi dengan nilai minimum 105°C.

3. Kemampuan solder dan Inspeksi

- Kepatuhan AOI:Paket tanpa timbal (DFN/QFN) tanpa sisi yang dapat dibasahi memerlukan pemeriksaan sinar-X yang mahal. Teknologi SWF memungkinkan AOI standar, mengurangi biaya perakitan secara signifikan.

- Pendaftaran Masker Solder:Kesalahan registrasi harus dijaga hingga maksimal ±0,004 inci untuk mencegah paparan tembaga.

4. Keamanan Listrik (Rambatan & Jarak Bebas)

- Untuk driver AC-DC (off-line), pastikan jarak yang cukup antara jalur tegangan tinggi (listrik) dan sisi sekunder tegangan rendah.

- Peringkat Mudah Terbakar:Semua bahan harus memenuhiUL94V-0. Peringkat ini harus ditandai secara fisik pada sisi solder papan.

Persyaratan Khusus Aplikasi

Sektor yang berbeda memberikan tekanan yang berbeda pada PCBA driver LED.

- Lampu Depan Otomotif (ADB):Membutuhkan driver arus tinggi (8A+) denganKepatuhan EMC (CISPR 25 Kelas 5). Ukuran papan sering kali dibatasi sehingga memerlukan 4+ tumpukan lapisan.

- Teluk Tinggi Industri:Berfokus pada perlindungan lonjakan arus dan rentang tegangan input yang lebar (90-305V AC).

- Konsumen (Lampu LED):Biasanya PCB aluminium satu lapis yang sensitif terhadap biaya dengan driver linier.

Pertanyaan yang Sering Diajukan (FAQ)

Di bawah ini adalah tiga pertanyaan teknis umum mengenaiPCBA penggerak LEDsumber dan debugging.

Q1: Mengapa PCBA driver LED saya gagal setelah beberapa bulan, meskipun komponennya baru?

A:Akar penyebabnya hampir selalu adastres termalataupenyolderan yang buruk. Periksa hal berikut:

1. Suhu Persimpangan:Apakah Anda mengukur Tc (case temp) dari IC driver? Aturan praktisnya adalah bahwa untuk setiap kenaikan 10°C di atas 85°C, umur kapasitor berkurang setengahnya.

2. Kelaparan Tembaga:Banyak kegagalan yang terjadi karena thermal pad IC tidak disolder dengan benar. MenggunakanSisi Sisi yang Dapat Dibasahidesain memungkinkan verifikasi AOI untuk memastikan bantalan termal terhubung sepenuhnya.

3. Bahan Tg:Standar FR4 (Tg 130°C) mungkin menurun seiring waktu jika pengemudi menjadi panas. Tingkatkan keSuhu 150°C+atau PCBA inti aluminium.

Q2: Bagaimana cara memverifikasi kualitas prototipe driver LED PCBA sebelum produksi massal?

A:Jangan hanya mengandalkan inspeksi visual saja. Anda memerlukan proses verifikasi tiga langkah:

1. Uji Kelistrikan (Probe Terbang):Verifikasi 100% konektivitas bersih adalah wajib. Pastikan tidak ada arus pendek antara jaringan tegangan tinggi dan tegangan rendah.

2. Pencitraan Termal:Jalankan driver dengan beban penuh selama 1 jam. Gunakan kamera termal untuk memeriksa apakah suhu casing IC sesuai dengan spesifikasi lembar data.

3. Bagian Mikro Sambungan Solder:Untuk paket DFN, Anda harus memotong sampel sambungan untuk memeriksa rongga. Kekosongan tidak boleh melebihi 25% dari total luas bantalan.

Q3: Apa fungsi permukaan "ENIG" untuk driver LED saya, dan apakah itu sepadan dengan biaya tambahannya?

A:ENIG (Electroless Nickel Immersion Gold) sangat penting untuk driver LED dengan keandalan tinggi.

- Mengapa ini penting:HASL standar (Hot Air Solder Leveling) meninggalkan permukaan yang tidak rata. Untuk IC driver LED pitch kecil (seperti QFN atau DFN), kerataan diperlukan untuk penyolderan yang benar.

- Manfaat "Emas":Emas melindungi lapisan Nikel dari oksidasi. Jika Nikel teroksidasi, Anda mengalami sindrom "bantalan hitam", yang menyebabkan sambungan solder terlihat bagus tetapi retak karena siklus termal (umum terjadi pada pencahayaan luar ruangan).

- Dakwaan:Untuk penggunaan otomotif atau luar ruangan, ENIG tidak dapat dinegosiasikan. Untuk bohlam konsumen sekali pakai, OSP atau HASL sudah cukup.

Ringkasan

KuatPCBA penggerak LEDditentukan tidak hanya oleh IC yang dipilih, tetapi juga olehberat tembaga, termal melalui strategi, Danpermukaan akhir. Selalu menuntut kepatuhan IPC-6012 Kelas 2 atau Kelas 3, dan memprioritaskan sisi yang dapat dibasahi untuk aplikasi otomotif penting guna memastikan verifikasi AOI.

Dengan mematuhi parameter ini---diverifikasi melalui 20 tahun pengujian industri kami---Anda memastikan masa pakai driver yang sesuai dengan rangkaian LED Anda, biasanya kinerja L70 lebih dari 50.000 jam.
