Dengan pengalaman 20 tahun di bidang manufaktur elektronik dan SEO, saya telah mengaudit ratusan rakitan tanda keluar. Panduan ini mencakup spesifikasi teknis, standar kepatuhan, dan metrik kinerja dunia nyata yang sebenarnya dicari oleh pengelola dan penentu fasilitas.

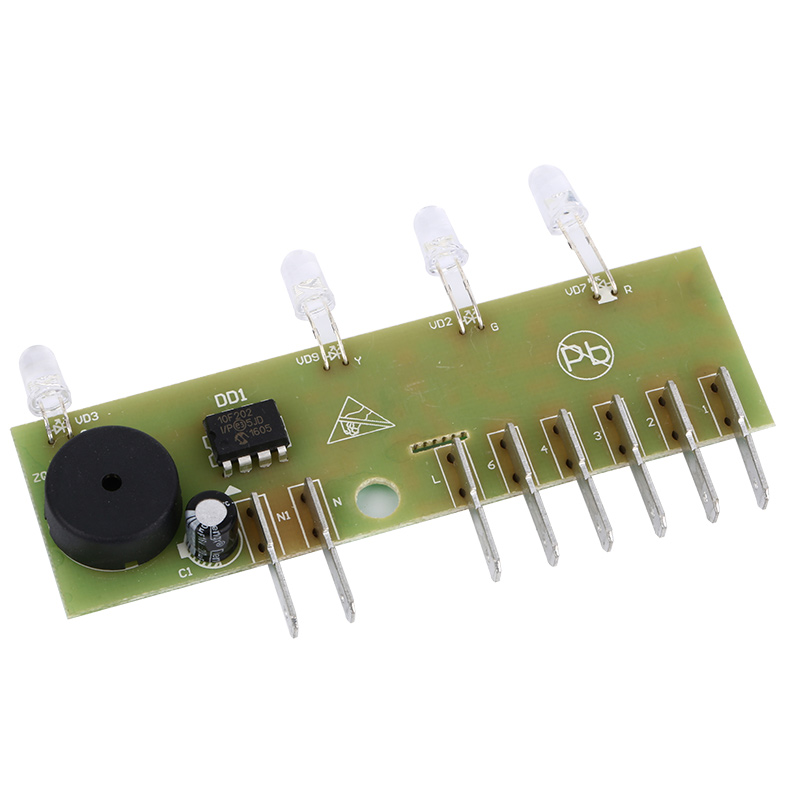

Apa yang Membuat Tanda Keluar PCBA Berbeda?
Tidak seperti papan penerangan standar, tanda keluar PCBA harus mengelola tiga fungsi secara bersamaan:
- Jalur Kekuatan Ganda:Input saluran AC (120V atau 277V) ditambah sirkuit pengisian baterai cadangan.
- Peralihan Transfer Darurat:Peralihan otomatis ke baterai DC dalam waktu 0,1 detik setelah listrik padam.
- Manajemen Tali LED:Kontrol arus konstan untuk 6 hingga 36 LED merah atau hijau.
Karena peraturan bangunan mewajibkan penerangan selama 90 menit selama listrik padam, desain PCBA harus memprioritaskan arus diam yang rendah dan pengisian baterai yang andal.
Spesifikasi Teknis Inti
Semua parameter yang tercantum di bawah memenuhi atau melampaui standar UL 924 dan NFPA 101. Selalu verifikasi sertifikasi dengan pemasok Anda.
Daya Masukan & Keluaran
ParameterNilai StandarKesesuaianTegangan Input (AC)120V / 277V / 347V (50-60Hz)Tegangan Mode Darurat UL 9246V hingga 12V DC (baterai NiCd atau LiFePO4)NFPA 101Total Daya Output2W hingga 8W (tergantung pada jumlah LED)Energy StarFaktor Daya (mode AC)≥0,90 pada beban penuhIEC 61000-3-2Efisiensi>82% (konversi AC-DC)standar DOE 2021
Spesifikasi Pengisian Baterai
ParameterNilaiCatatanTegangan Pengisian Daya (NiCd)7,2V hingga 8,4V (untuk paket nominal 6V)Kompensasi suhuArus Pengisian Daya50mA hingga 200mA (arus konstan)Mencegah panas berlebihDukungan Jenis BateraiNiCd, NiMH, LiFePO4Deteksi otomatis pada PCB premiumWaktu Pengisian Ulang24 jam (kapasitas 100%)Memenuhi persyaratan ULPemutusan Baterai Rendah5.4V ±0,2VMencegah pelepasan yang dalam
Lingkungan & Fisik
ParameterPeringkatSuhu Pengoperasian0°C hingga +50°C (dalam ruangan) / -10°C hingga +55°C (lokasi lembab)Suhu Penyimpanan-20°C hingga +60°CBahan Dasar PCBFR4 (minimum Tg 130°C) atau CEM-1 untuk versi hemat biayaKetebalan Tembaga1 oz. menjadi 2 ons. (jejak daya primer memerlukan 2 ons.) Peringkat Mudah TerbakarUL 94V-0 (ditandai di papan)

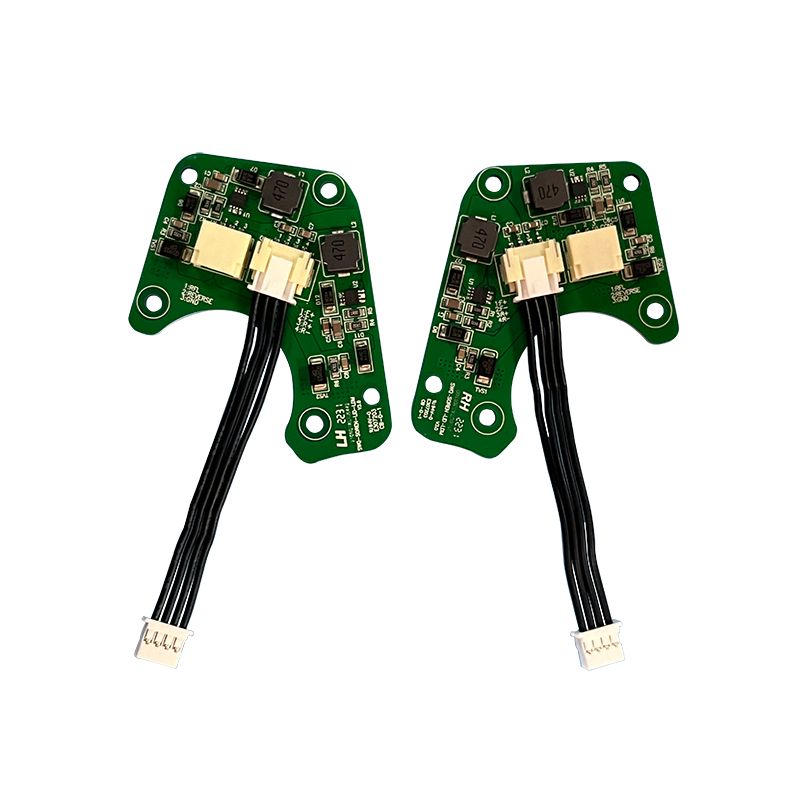

Fitur Desain Utama dari PCBA yang Sesuai dengan UL 924
Sesuai kodeKeluar dari Tanda PCBAbukanlah pilihan. Inilah yang diperiksa oleh inspektur.
1. Transfer Darurat Otomatis
- Waktu Pengalihan:Papan harus beralih dari AC ke baterai dalam waktu kurang dari 0,1 detik. Penundaan apa pun yang terlihat oleh mata manusia gagal dalam pemeriksaan.
- Sirkuit Uji:Titik uji tombol tekan terintegrasi harus menyimulasikan kegagalan daya tanpa memutus sumber listrik AC. Ini adalah fitur wajib UL 924.
2. Sistem Manajemen Baterai (BMS)
- Perlindungan Harga Berlebih:PCBA harus berhenti mengisi daya ketika volume bateraitage mencapai 8.4V (untuk paket NiCd 6V).
- Perlindungan Polaritas Terbalik:Dioda pada masukan baterai mencegah kerusakan jika pemasang menghubungkan baterai secara terbalik. Ini adalah penyebab utama kegagalan lapangan.

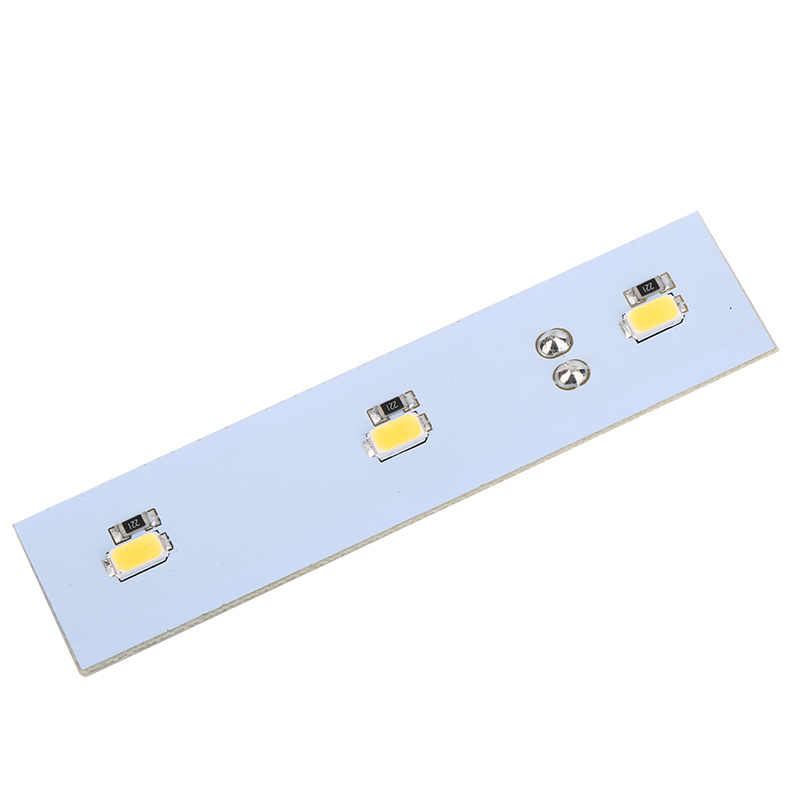

3. Fleksibilitas Konfigurasi LED
Kebanyakan papan PCBA tanda keluar mendukung beberapa pengaturan LED:
- Seri 6 LED:Standar untuk tanda aluminium ekstrusi (merah atau hijau).
- Seri + Paralel 12 LED:Umum untuk tanda dua sisi (pemasangan lorong atau langit-langit).
- 18 hingga 36 susunan LED:Digunakan untuk tanda keluar dengan lumen tinggi (100+ candela).
4. Diagnostik Mandiri (Unit Tingkat Lanjut)
PCBA premium mencakup pengontrol mikro yang:
- Mencatat kapasitas baterai setiap 30 hari.
- Berkedip LED status merah/hijau untuk menunjukkan kesehatan baterai.
- Memberi sinyal alarm yang dapat didengar (opsional) ketika baterai turun di bawah 80% dari kapasitas terukur.
Sertifikasi yang Harus Anda Verifikasi
Sebelum memesan apa punKeluar dari Tanda PCBA, minta tiga dokumen berikut:
SertifikasiYurisdiksiApa yang DiverifikasiUL 924ASPenerangan darurat dan peralatan listrikNFPA 101 (Kode Keselamatan Jiwa)ASDurasi penerangan (90 menit) dan waktu transferCSA C22.2 No. 141KanadaPeralatan penerangan daruratRoHS 3 (2015/863/EU)EUTidak ada zat berbahaya yang dibatasi
Peringatan:PCBA tanpa tanda UL yang terlihat pada lapisan silkscreen hampir pasti tidak bersertifikat. Inspektur lapangan dapat menggagalkan seluruh bangunan Anda karena hal ini.
Indikator Kualitas Manufaktur
Gunakan daftar periksa ini ketika mengevaluasi pemasokKeluar dari Tanda PCBA.
- Pendaftaran Masker Solder:Ketidaksejajaran tidak boleh melebihi 0,005 inci. Tembaga yang terpapar pada saluran tegangan tinggi dapat menimbulkan bahaya sengatan listrik.
- Keterbacaan Layar Sutra:Semua penanda komponen (R1, C2, IC1), penanda polaritas, dan nomor file UL harus dapat dibaca dengan jelas setelah perakitan.
- Komponen Melalui Lubang:Konektor baterai dan sakelar uji harus disolder dengan gelombang, bukan disolder dengan tangan, untuk mencegah sambungan dingin.
- Lapisan Konformal (Opsional):Untuk lokasi lembab (toilet, pintu keluar luar ruangan yang tertutup), PCBA membutuhkan lapisan akrilik atau uretan yang konformal. Carilah hasil akhir matte atau glossy pada seluruh komponen.
Keluar dari FAQ PCBA Tanda Tangan
Di bawah ini adalah tiga pertanyaan teknis yang sering saya terima dari teknisi fasilitas dan spesialis pengadaan.
Q1: Dapatkah saya menggunakan PCBA driver LED standar untuk tanda keluar saya dan bukan PCBA Tanda Keluar khusus?
A:Tidak, dan inilah mengapa hal ini berbahaya. PCBA driver LED standar tidak memiliki tiga sirkuit penting:
1. Peralihan Cadangan Baterai:Driver standar tidak mendeteksi hilangnya daya AC. Tanda keluar Anda akan langsung menjadi gelap saat terjadi pemadaman listrik, melanggar NFPA 101 yang memerlukan penerangan selama 90 menit.
2. Pemutusan Tegangan Rendah:Tanpa ini, PCBA akan terus menguras baterai di bawah 5V, menghancurkan sel NiCd atau LiFePO4 secara permanen dalam tiga siklus.
3. Antarmuka Tombol Uji:Inspektur bangunan memerlukan fungsi pengujian manual. Driver standar tidak menyertakan jalur sinyal ini.
Intinya:Beli UL 924 yang terdaftarKeluar dari Tanda PCBAhanya. Penghematan $5 pada papan generik akan menelan biaya ribuan jika inspeksi gagal.
Q2: PCBA tanda keluar saya menjadi panas. LED meredup setelah 30 menit menggunakan baterai. Apa yang gagal?
A:Anda mengalami masalah penurunan daya baterai, bukan masalah LED. Berikut urutan diagnostiknya:
1. Periksa Tegangan Pengisian:Dengan daya AC diterapkan, ukur seluruh terminal baterai. Anda akan melihat 7.2V hingga 8.4V (untuk paket NiCd 6V). Jika tegangan di bawah 6.5V, rangkaian pengisian pada PCBA telah gagal.
2. Uji Kapasitas Baterai:Cabut baterai dan muat dengan resistor yang menarik 200mA. Paket NiCd 6V yang sehat harus tetap berada di atas 5,4V setidaknya selama 90 menit.
3. Periksa Korosi:Baterai NiCd mengeluarkan kalium hidroksida setelah 3-5 tahun. Residu kristal putih ini memakan jejak tembaga pada PCBA. Jika Anda melihat bubuk putih di mana pun, segera ganti baterai dan PCBA.
Perbaikan Umum:Ganti baterai setiap 4 tahun, meskipun tandanya berfungsi. Hal ini mencegah hilangnya kapasitas tersembunyi.
Q3: Bagaimana cara memverifikasi bahwa kumpulan 500 papan PCBA tanda keluar memenuhi persyaratan UL tanpa menguji masing-masing papan?
A:Anda mengandalkan tiga lapisan verifikasi:
1. Layanan Tindak Lanjut UL (FUS):Setiap PCBA asli yang terdaftar di UL berasal dari pabrik yang mengizinkan audit UL tanpa pemberitahuan sebelumnya. Tanda UL di papan harus mencantumkan nomor file (misalnya, UL E123456). Cari nomor ini di database Produk iQ UL. Jika tidak muncul, tandanya palsu.
2. Pencocokan Kode Tanggal:Layar sutra PCBA harus memiliki kode tanggal (format YYWW). Pastikan kode tanggal ini sesuai dengan periode produksi laporan sertifikasi UL. Papan yang dibuat di luar jendela itu tidak ditutupi.
3. Pengujian Merusak Acak:Untuk setiap 500 unit, korbankan 2 papan. Belah dan periksa:
- Peringkat sekering yang benar (misalnya, aliran lambat 250V 3A).
- Isolasi trafo yang tepat (jarak minimum 0,125 inci antara primer dan sekunder).
- Tidak boleh ada penggantian komponen yang tidak disetujui (misalnya, kapasitor 85°C, bukan 105°C).
Kiat Pro:Mintalah "Pemberitahuan Otorisasi UL" dari pemasok Anda sebelum membayar pesanan dalam jumlah besar.
Ringkasan: Memilih PCBA Tanda Keluar Kanan
Sebuah kualitasKeluar dari Tanda PCBAditentukan oleh tiga fitur yang tidak dapat dinegosiasikan:
1. Daftar UL 924dengan nomor file yang dapat diverifikasi.
2. Transfer otomatis di bawah 0,1 detikdengan pemutusan tegangan rendah yang tepat.
3. Sirkuit pengisian bateraidirancang untuk kimia NiCd, NiMH, atau LiFePO4.
Untuk manajer fasilitas, prioritaskan papan dengan diagnostik mandiri. Untuk OEM, selalu tentukan 2 ons tembaga pada rangkaian daya dan laminasi UL 94V-0. Dokumentasi manufaktur yang terverifikasi dan sertifikasi pihak ketiga tetap menjadi satu-satunya jalur yang dapat diandalkan untuk mematuhi kode dan keselamatan penumpang.
